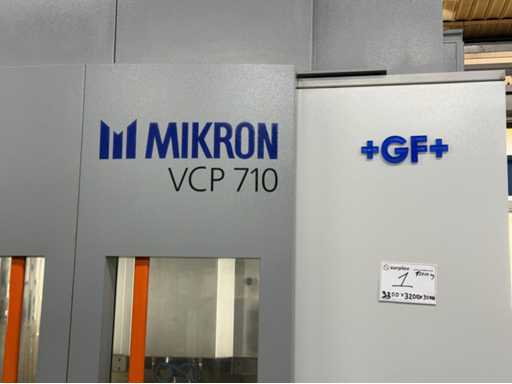

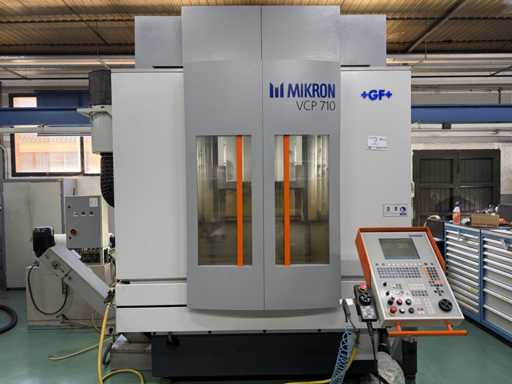

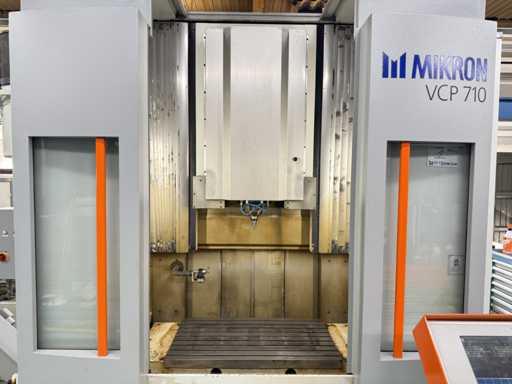

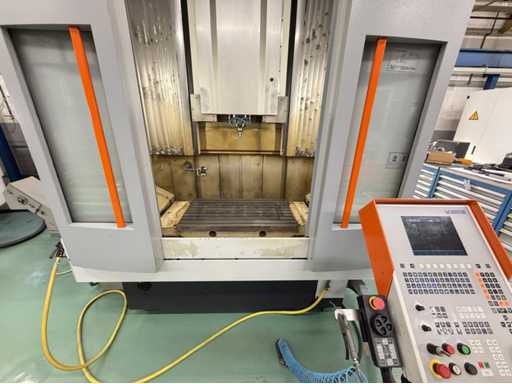

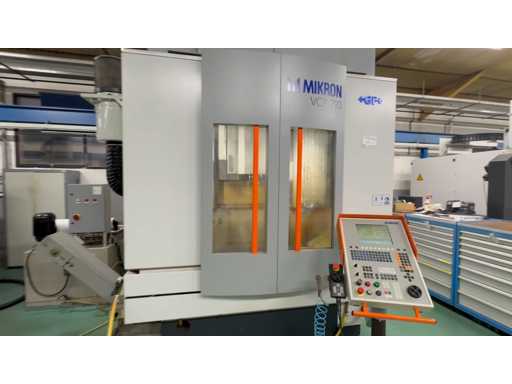

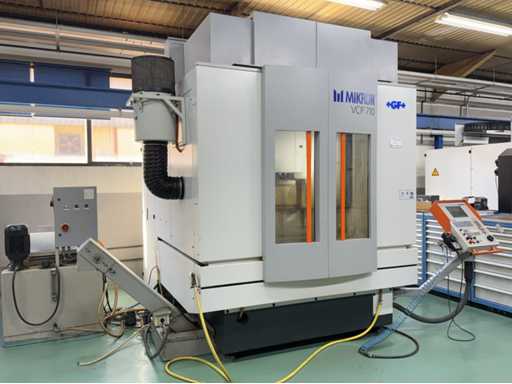

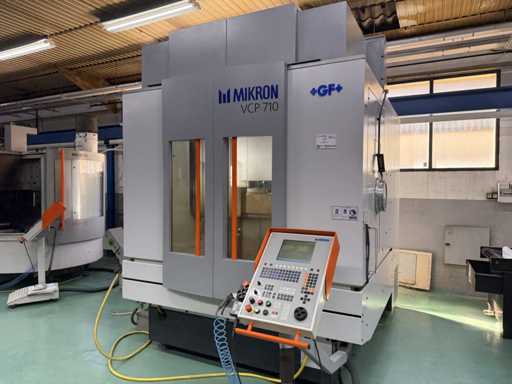

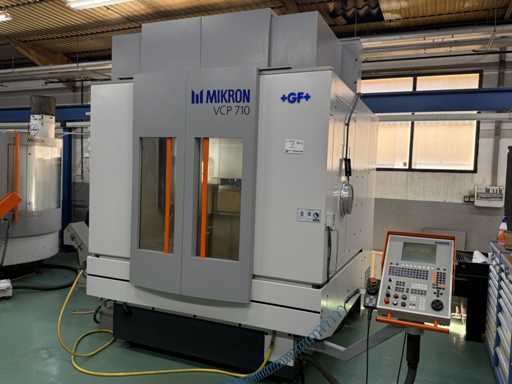

Mikron - VCP 710 - 2000 - Centres d’usinage verticaux

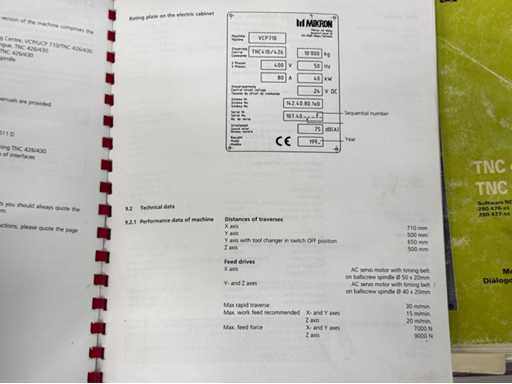

Spécifications

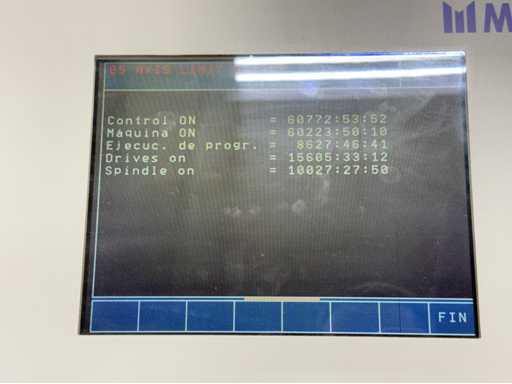

10027 Heures

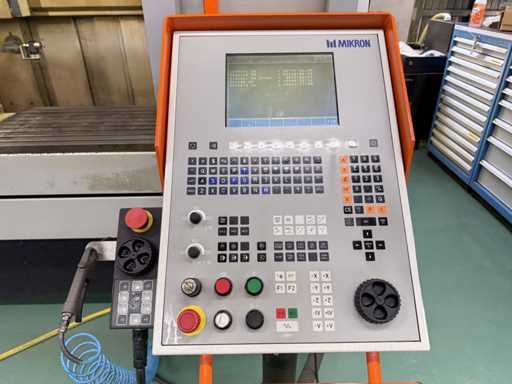

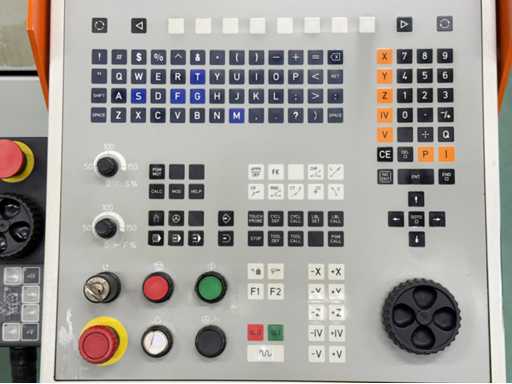

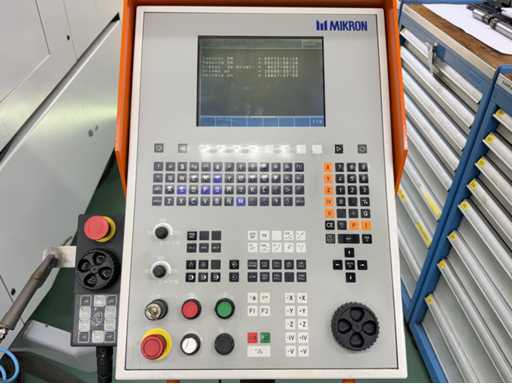

de broche Heidenhain TNC426M

voyager
• Axe X : 710 mm
• Axe Y : 500 mm
• Axe Z : 500 mm

Entraînements d’alimentation
axe des x
• Servomoteur à courant alternatif avec courroie
de distribution • Vis à billes Ø 50 × 20 mm

Axes
Y et Z • Servomoteur à courant alternatif avec courroie
de distribution • Vis à billes Ø 40 × 20 mm

Vitesses d’avance maximales
• Traversée rapide : 30 m/min
• Avance de travail recommandée pour les axes X et Y : 15 m/min
• Axe Z d’avance de travail recommandé : 20 m/min

Force d’avance maximale
• Axes X et Y : 7000 N
• Axe Z : 9000 N

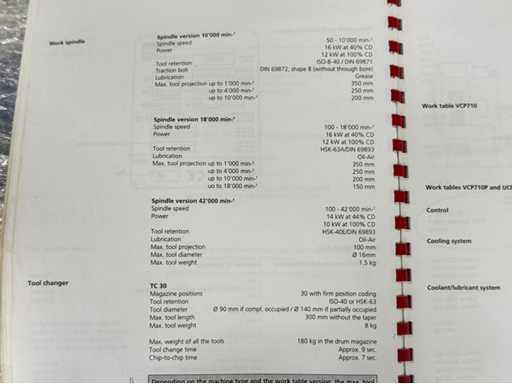

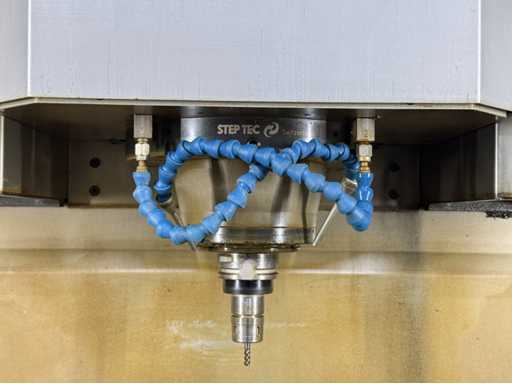

Broche de

travail Version broche 18 000 min⁻¹
• Vitesse de la broche : 100 – 18 000 min⁻¹
• Puissance : 16 kW à 40 % ED / 12 kW à 100 % ED
• Porte-outil : HSK-63A / DIN 69893
• Lubrification : huile-air

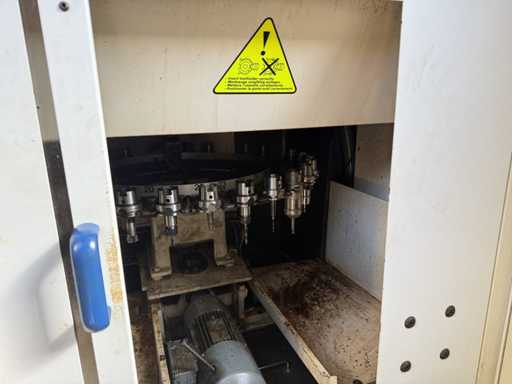

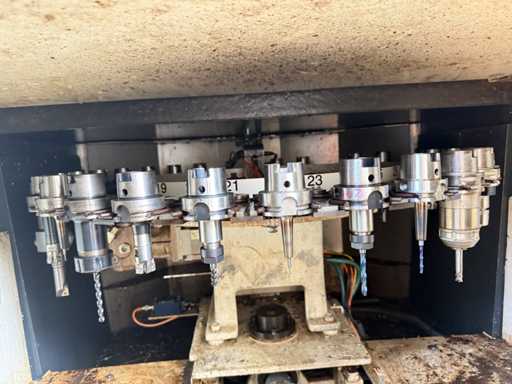

Changeur d’outils TC 30
• Fentes pour chargeurs : 30
• Porte-outil : HSK-63

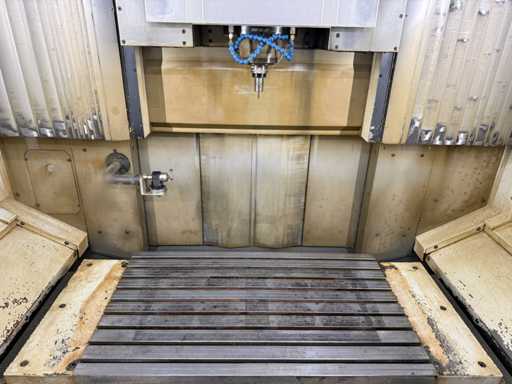

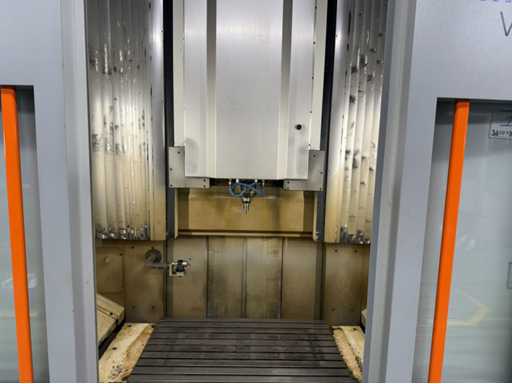

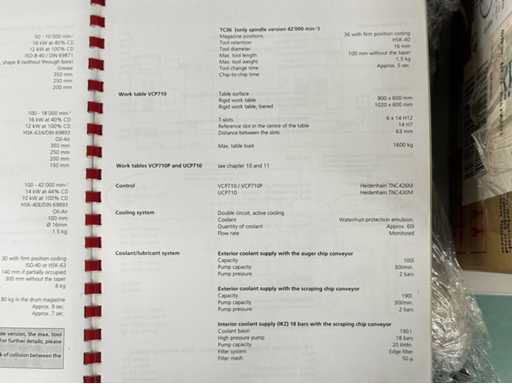

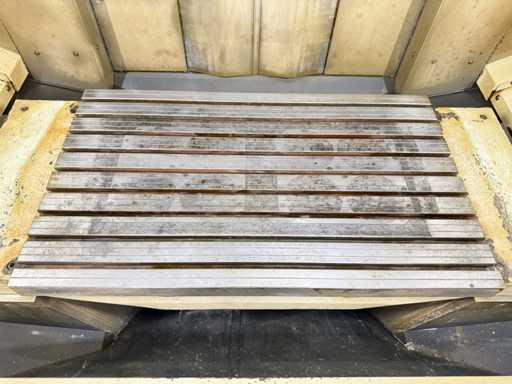

Table de travail VCP710
• Niveau de la table : 900 × 600 mm
• Table raidie : 1020 × 600 mm
• Charge maximale de la table : 1600 kg

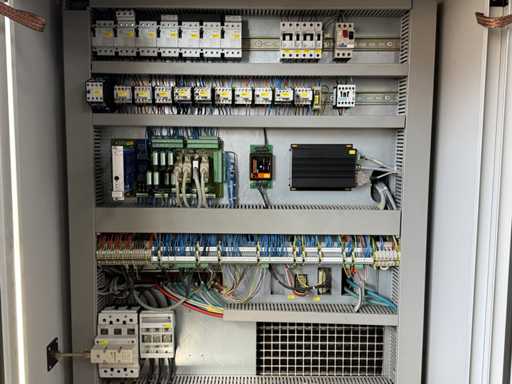

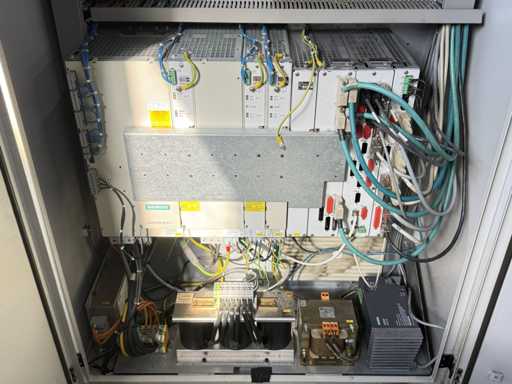

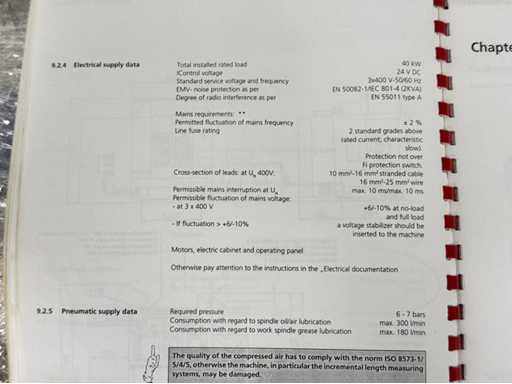

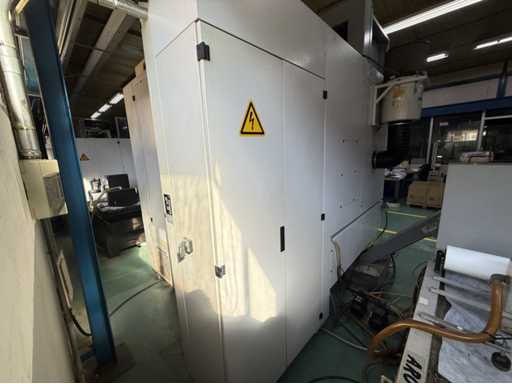

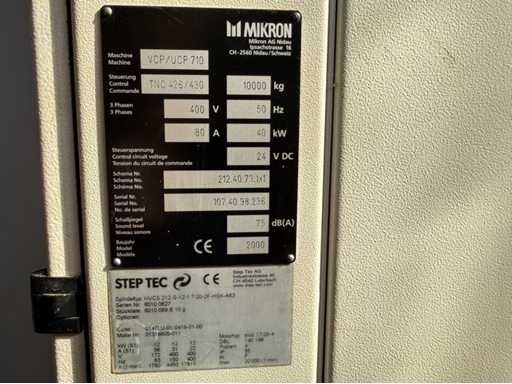

Données
électriques générales • Puissance totale : 40 kW
• Tension de commande : 24 V DC
• Tension et fréquence du réseau : 3 × 400 V, 50/60 Hz

Données d’alimentation pneumatique
• Pression requise : 6 à 7 bar
• Consommation pour la lubrification à l’huile de broche/à l’air : max. 300 l/min
