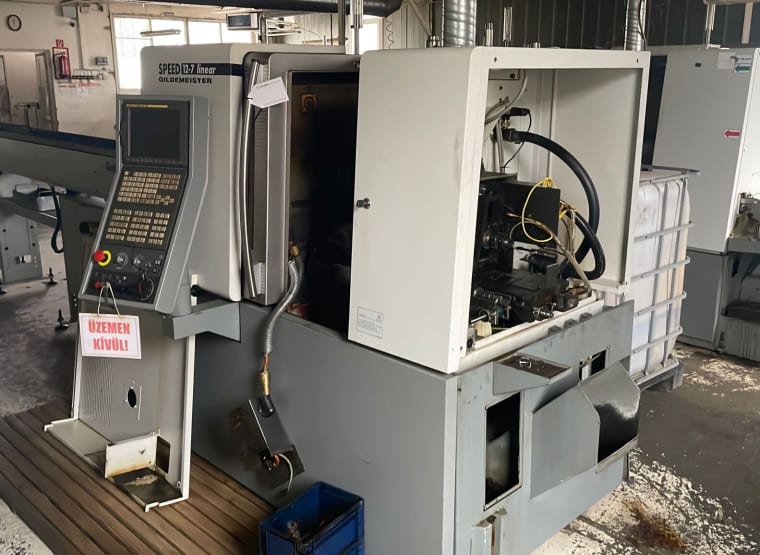

GILDEMEISTER SPEED 12-7 AUTOMATSKI TOKAR S POLAGALJOM

S/N: 2001-0180

Vrsta stroja: BRZINA 12-7 linearna

Kontrola: FANUC 16i

Broj osi: 7

Glavno vreteno:

• Maks. promjer šipke: mm 12
• Maks. broj okretaja u minuti: 12.000
• Učinak pogona (S2: 30 min/ S1) kW 3,7 / 2,2

Protuvreteno:

• Maks. promjer tokarenja: mm 12 (15)
• Maks. broj okretaja u minuti: 12.000
• Učinak pogona (S2: 30 min/ S1) kW 3,7 / 2,2

Osovine:

• Maks. brzi hod osi m/min 40
• Maks. akceleracija osi m/s2 10
• Poprečna putanja X1 (linearna) / Y1/ Z1 mm 30/ 195/ 120
• Poprečni put X2 / Y2 / Z2 mm 180/–/ 180

Klizni nosač držača alata 1:

• Sustav držača alata: linearni
• Broj fiksnih / pogonskih alata: 5 / 4
• Presjek spoja za fiksne alate: mm 10 x10
• Pogonska snaga za pogonske alate (S3 40% / S1): kW 1,1 / 0,55

Klizni nosač držača alata 2:

• Sustav držača alata: linearni
• Broj fiksnih / pokretanih alata: 8/ 5*
• Presjek zgloba za fiksne alate: mm ø 16
• Pogonska snaga za pogonske alate (S3 40%/ S1): kW 1,1 / 0,55

Težina: kg 2.100

Dimenzije D / Š / V: mm 2.043 x1.138 x1.760

uklj.: IEMCA GENIUS 118 bar dodavač (4000x500x1300 mm)

Raspon promjera šipke: od 1 do 18 mm

Duljina šipke: od 1500 do 3200 mm
