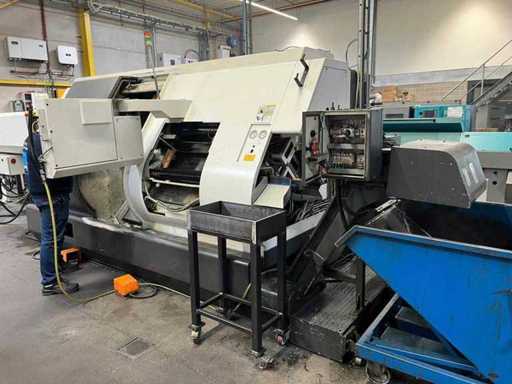

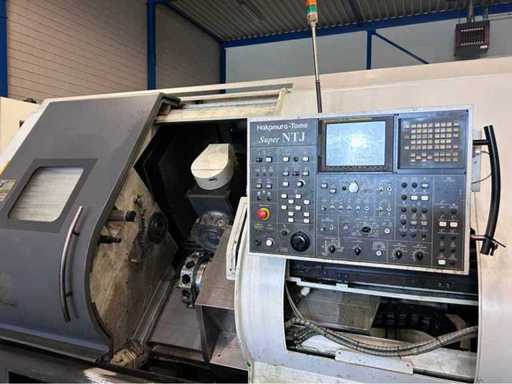

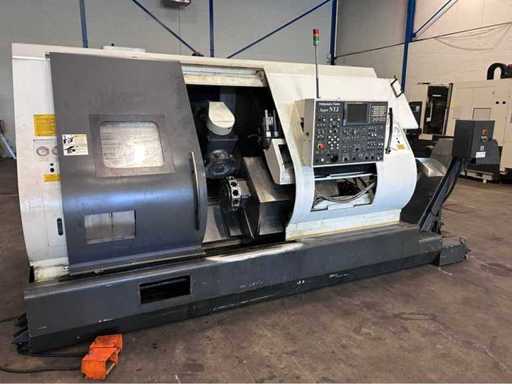

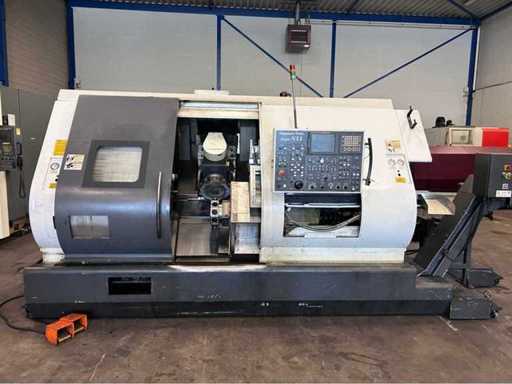

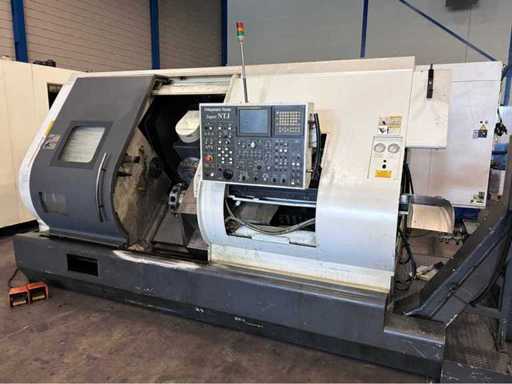

2007 Nakamura Super NTJ CNC-draaibank

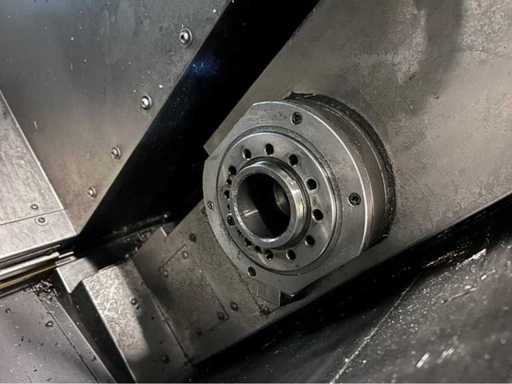

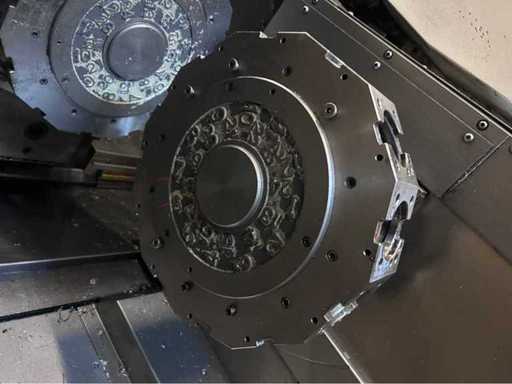

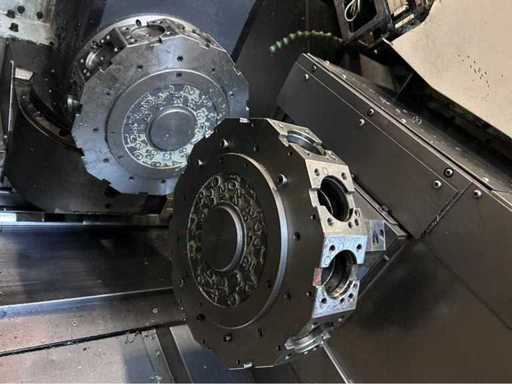

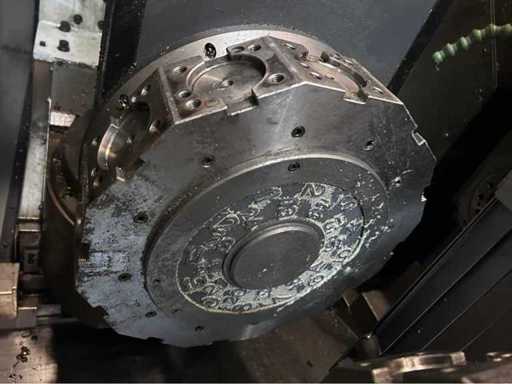

Controle: Fanuc 18 iTB Maximale draaidiameter: 190 mm Maximale draailengte: 620 mm Grootste: rond over het bed brengen: 190 mm Schompeldiameter over traverse geleiding: 190mm Standaard draaidiameter: 170 mm Maximale afstand tussen de spindels: 970 mm Hoofdspil: - Maximale spiltoerental: 4,500 tpm - Vermogenscapaciteit - hoofdspindel: 18,5 / 15 kW - Spoellagerdiameter: 110 mm - Spoelboring: 80 mm - Maximale balkcapaciteit: 65mm - Spindelneus: A2-6 - Max. boordiameter: 165 mm - C-as 0,001° Subspil: - Maximale spilsnelheid: 5000 tpm. - vermogenscapaciteit - Subspil 11 / 7,5 kW - Spoellagerdiameter: 90 mm - Spoelboring: 63 mm - Maximale staafcapaciteit: 51 mm - spilneus: A2-5 - Maximaal chuckingdiameter: 165mm - C-as: 0.001 ° - Draaiend subspil: 760 mm Bovenste Toren 1: - Aantal gereedschapsposities: (2x 12) 24 pos. - Aantal aangedreven gereedschapsposities: 12 posities - Schachtdiameter: 25 mm - Diameter van boorschacht: 32 mm - schakeltijd: 0,2 - 0,7 sec - Wisseltijd chip naar chip: 3,0 seconden - Maximale gereedschapsdiameter: 80 mm - b - as: (+91°/-91°) 182° indexering 1 ° - y-as: (+45/-45) 90 mm Onderste Toren 2: - Aantal gereedschapsposities: (2x 12) 24 pos. - Aantal aangedreven gereedschapsposities: 12 posities. - Schachtdiameter: 25 mm - Diameter van boorschacht: 32 mm - schakeltijd: 0,2 - 0,7 sec - Wisseltijd chip naar chip: 3,0 seconden - Maximale gereedschapsdiameter: 80 mm Gereedschapsactuatortoren: - Spoelsnelheidsaangedreven gereedschapsstations: 6,000 tpm - vermogenscapaciteit - aangedreven gereedschapsstations: 5,5 / 3,7 kW - Aantal aangedreven gereedschapsposities: 2x 12 posities. - asdiameter - maximaal van de bouten: 25 mm / 32 mm Asslag: - X-as 1: 345 mm - X-as 2: 167,5 mm - y-as +/- 45 mm - z-as 1: 1,240 mm - z-as 2: 685 mm - b-as +/- 91 ° - C-As 1+2: 360 ° Let op: gereedschap is niet inbegrepen.
