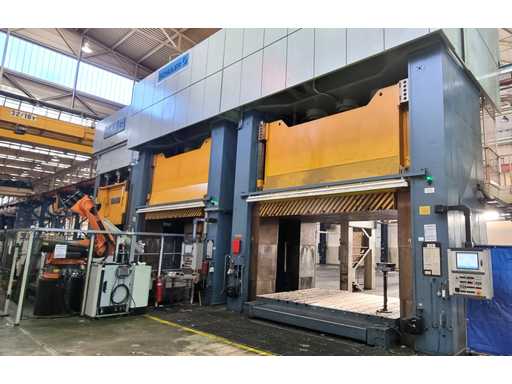

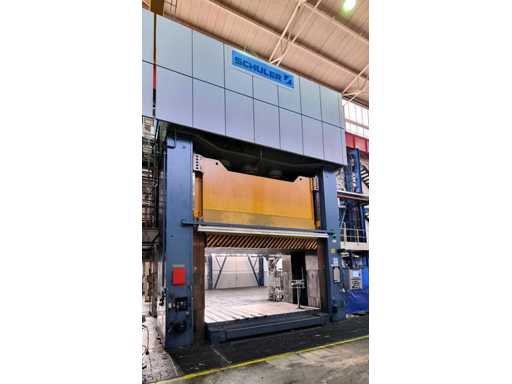

SCHULER HYDRAP SHC 1000-4.0x2.5 Hydraulische pers - 2021 gedeeltelijk gereviseerd

Hydraulische pers SCHULER SHC 1000-4.0x2.5 Revisie 2021

Hoogtepunten

• Perskracht: 10.000 kN
• Ombouw naar V5 in 2021 incl. DXF/DWG import
• Uitschuifbare tafel
• Inbouwhoogte tot 1.450 mm
• Toegestaan gereedschapsgewicht: 50.000 kg
• Identieke pers kan

in werking worden bekeken

Algemene informatie

• Fabrikant: SCHULER HYDRAP GmbH & Co. KG
• Type machine: SHC 1000-4.0x2.5
• Bouwnummer: H/7761
• Bouwjaar: 2004 / Renovatie 2021

Belangrijkste technische gegevens

• Perskracht: 10.000 kN
• Terugtrekkracht: 1.500 kN
• Afstand tussen tafel en cilinder: 2.400 mm
• Doorlaat kolom: 4.090 mm
• Min. inbouwhoogte: 750 mm
• Max. inbouwhoogte: 1.450 mm
• Gewicht gereedschap max.: 50.000 kg
• Topgewicht max.: 25.000 kg

Plunjer en tabelgegevens

• Slag plunjer: 1.650 mm
• Oppervlak plunjer: 4.000 x 2.500 mm
• Oppervlak plunjerkussen: 2.760 x 1.860 mm
• Slag plunjerkussen: 200 mm
• Kracht plunjerkussen: 200–1.600 kN
• Tafeloppervlak: 4.000 x 2.500 mm
• oppervlak tafelkussen: 2.760 x 1.860 mm
• Slag tafelkussen: 350 mm
• Kracht tafelkussen: 400-4.000 kN
• Quill rooster (plunjer & tafel): 150 mm

Snelheden

• Sluitsnelheid: 420 mm/s
• Werkslagsnelheid max.: 68 mm/s
• Werkslagsnelheid bij nominale kracht: 21 mm/s

Elektrische en hydraulische gegevens

• Geïnstalleerd vermogen: 380 kW
• Nominale stroom: 530 A
• spanning: 500 V
• Frequentie: 50 Hz
• Hydraulische druk: 294 bar
• Totaal olievolume: 8.600 l
• oliesoort: HLP 46 volgens DIN 51524
• Luchtdruk: 6 bar

Afmetingen & Gewicht

Speciale kenmerken

• Uitschuifbare tafel
• Hoogte boven de vloer: 8.857 mm

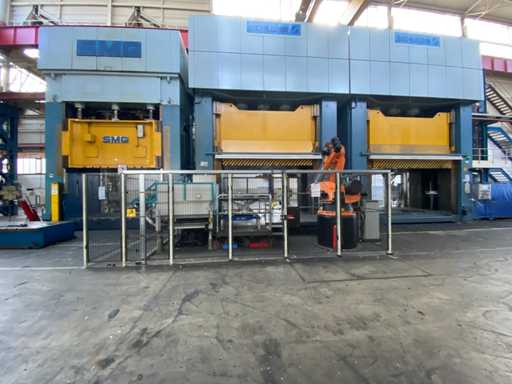

• Identieke pers in bedrijf.
