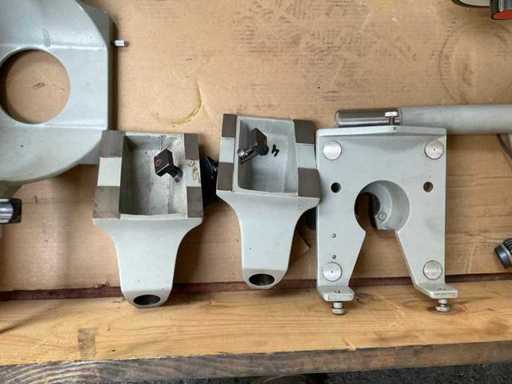

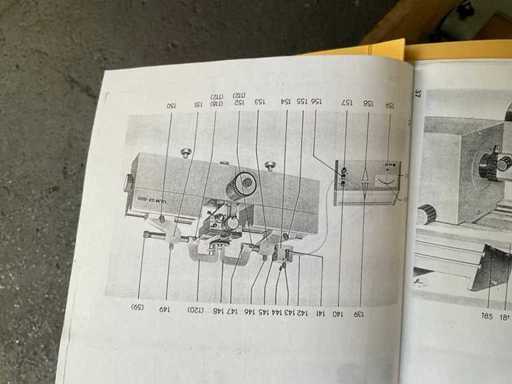

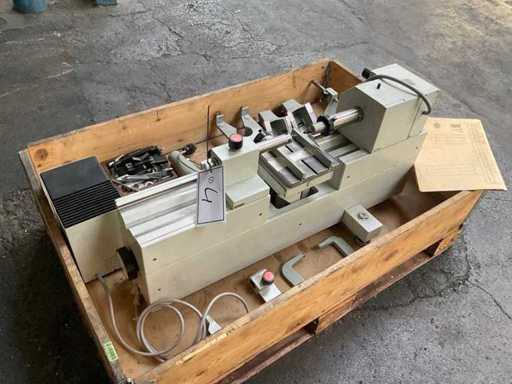

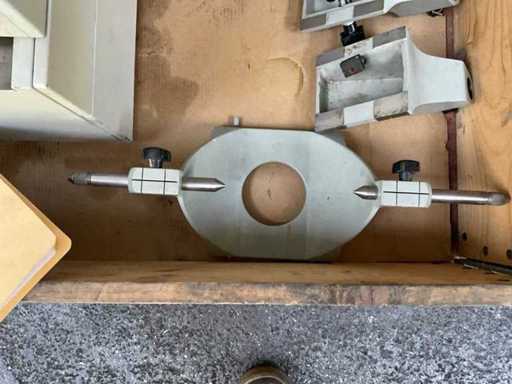

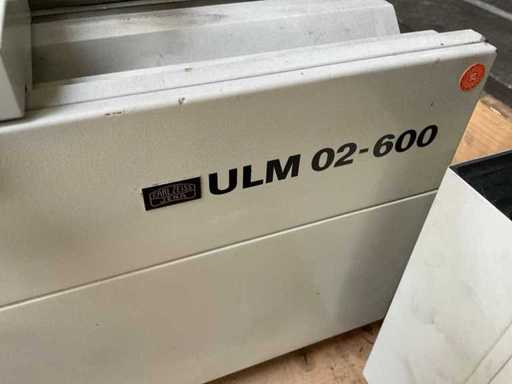

ZEISS ULM 02-600 universeel lengtemeetapparaat

Technische gegevens

Buitenafmetingen:
Montage op de podiumbevestiging: 0–600 mm
Pick-up in het tipblok: 0–200 mm

Binnenafmetingen:

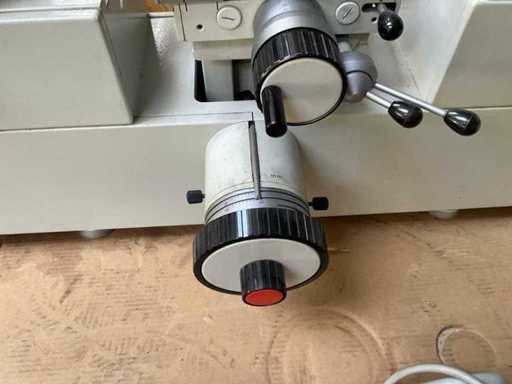

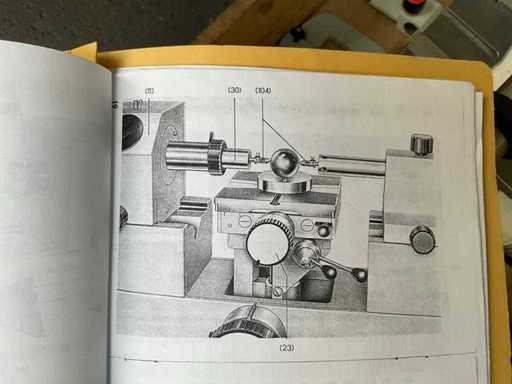

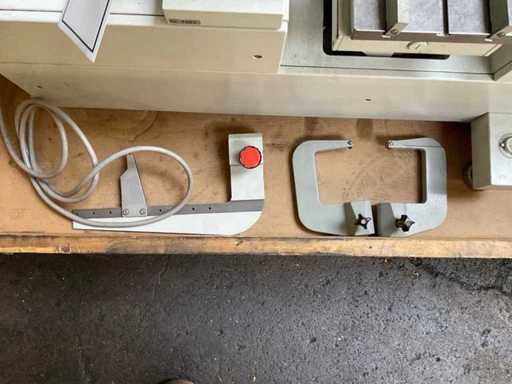

Met kleine interne meetbeugels: 10–400 mm
Met grote interne meetbeugels: 30–370 mm
Met elektrisch contactmeetapparaat en steunarm: 1–60 mm
Met elektrisch contactmeetapparaat en universele meetbeugel: 14–112 mm

Draadmetingen externe draad:
Flankendiameter tot 200 mm
Toonhoogtes 1–6 mm

Draadmaten interne schroefdraad:
Met kleine interne meetbeugels van 11 mm kerndiameter
Met grote interne meetbeugels van 31 mm kerndiameter
Pitchs 0,5–6 mm

Meetapparatuur:

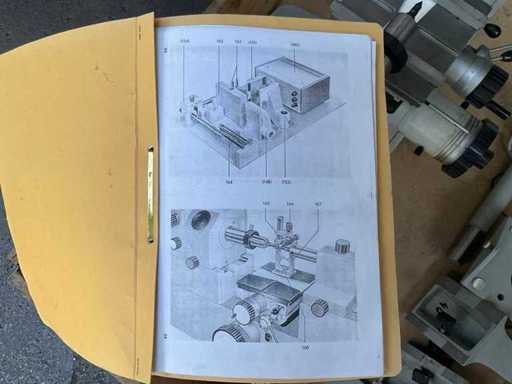

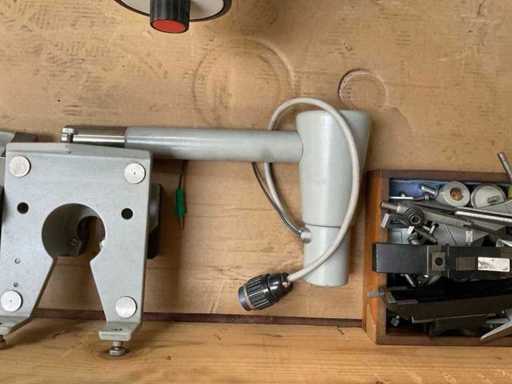

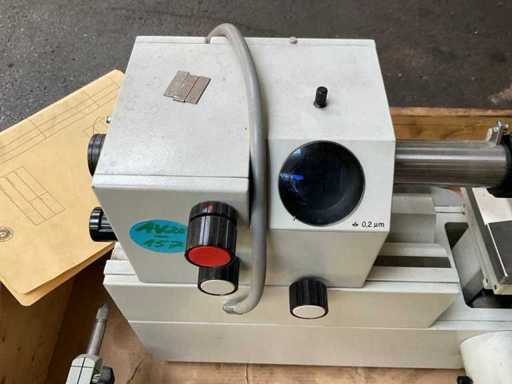

Abbe meetelement, meetbereik 100 mm
Schaalwaarde 0,2 μm
Kracht meten 0 / 1,5 / 2,5 N
Verschilmeetapparaat met elektrische fijne indicator
Meetbereik ±25 schaalonderdelen
Schaalwaarden 20 / 10 / 5 / 2 / 1 / 0,5 / 0,1 μm
Meetkracht 2,0 N

Configuratie

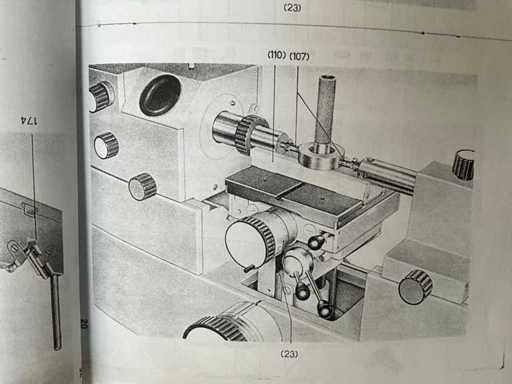

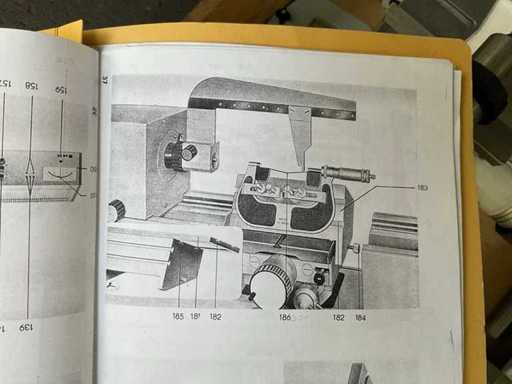

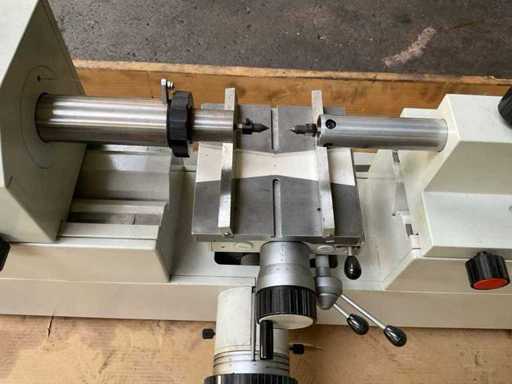

Podium met steunoppervlak ongeveer 160 x 160 mm
Hoogteverstelling 0–105 mm
Afstelbereik in Y-richting 0–25 mm
Kantelbeweging rond de Y-as ±3°
Tafelrotatie ±4°
Laadvermogen 120 N

Opmerkingen

Afmetingen van de basiseenheid ongeveer: 1230 x 380 x 450 mm (L x W x H)
Basisgewicht ongeveer 100 kg

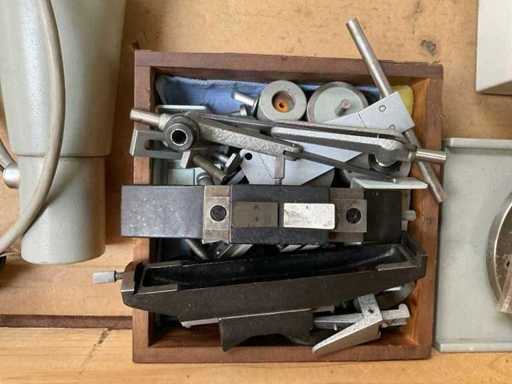

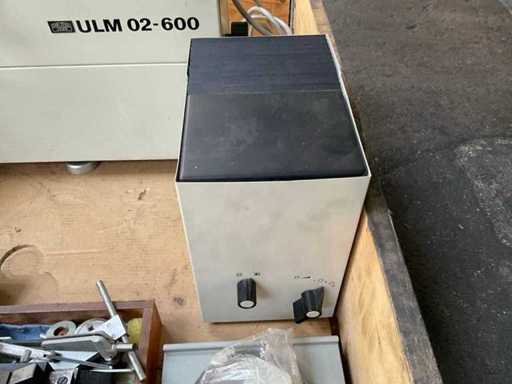

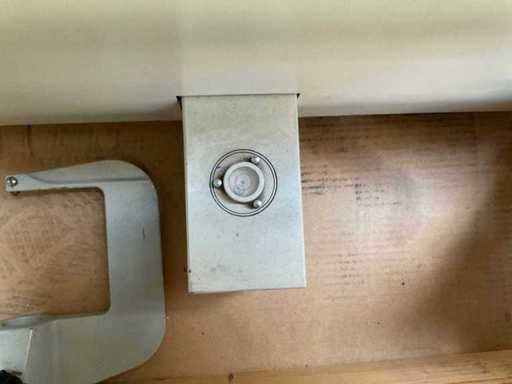

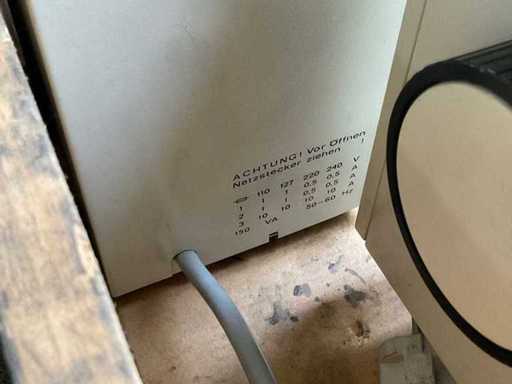

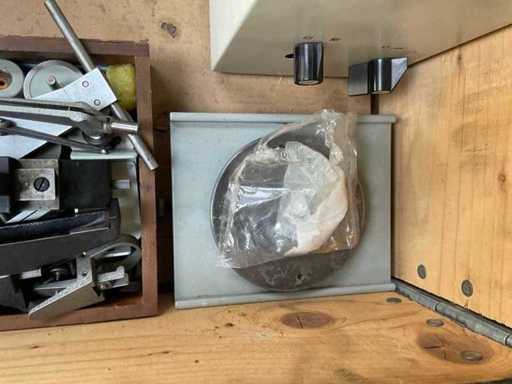

Afmetingen lichtgenerator ca.: 240 x 210 x 150 mm (L x B x H)
Lichtgeneratorgewicht: ca. 5 kg
inclusief pallet
