IPG LASER - Project LKS 2 - 2021 - Laser Welding Cell
- Current bid
- Status
Total bid amount
See total breakdown
Total bid amount
See total breakdown
Max bid amount
See total breakdown
Max bid amount
See total breakdown
Lot specifications
- Quantity
- 1
- Margin
- No
- Brand
- IPG LASER
- Type
- PROJEKT LKS 2
- Year of build
- 2021

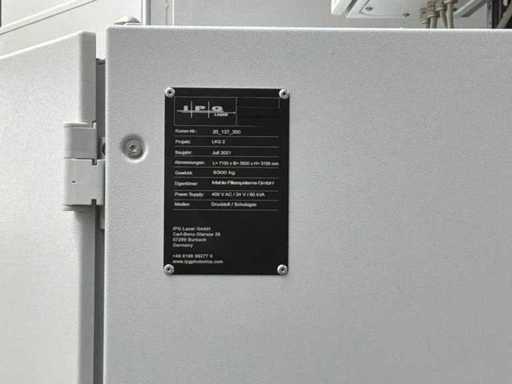

- Serial number
- 20_137_300
- Controller unit type
- FANUC
- Brand and model welding machine
- IPG LASER
- Electric connection
- 400V
- Manual present
- Yes
- Machine weight
- 8300kg
- Dimension l
- 7150mm
- Dimension w
- 3500mm
- Dimension h
- 3150mm
- Terms of delivery
- Ex foundation-unpackaged
Description

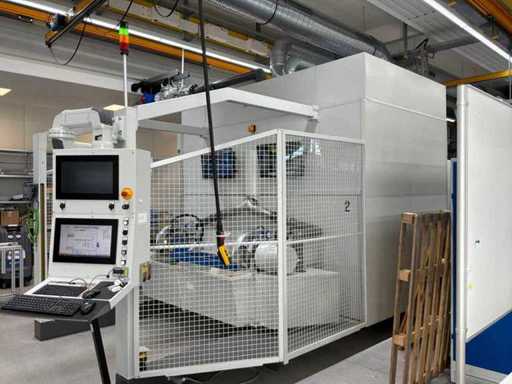

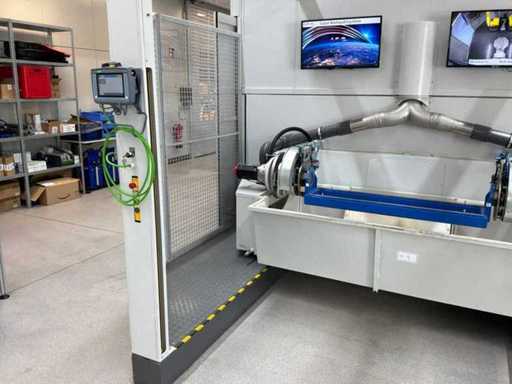

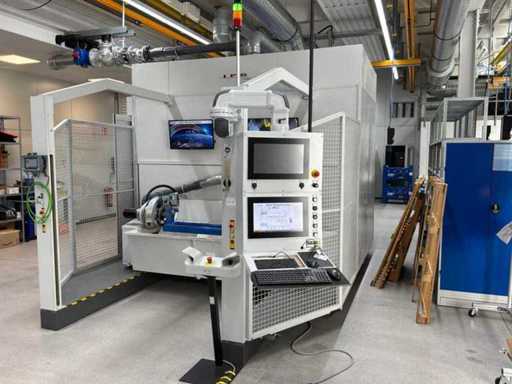

IPG Laser Welding Cell

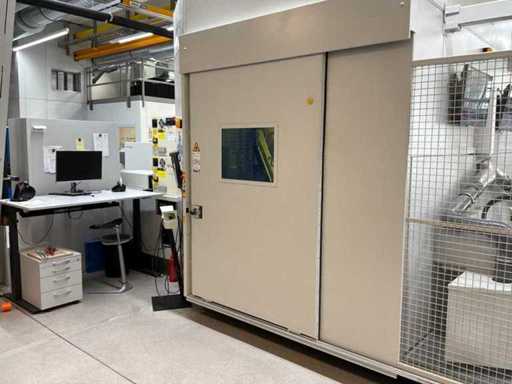

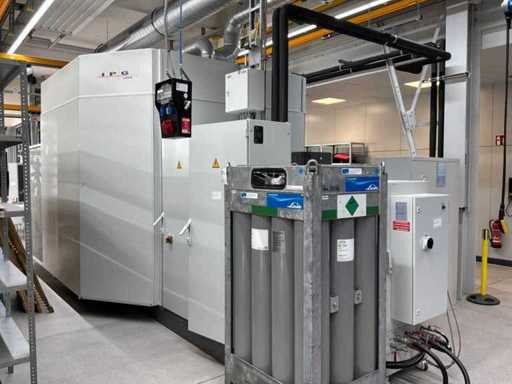

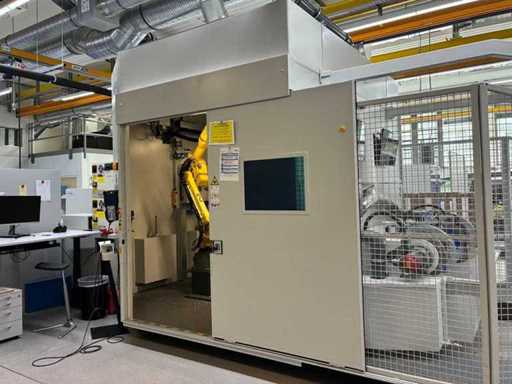

Laser cell for automated laser welding, opaque laser safety booth with closed roof and extraction system
Design: Battery modules
Technical data:

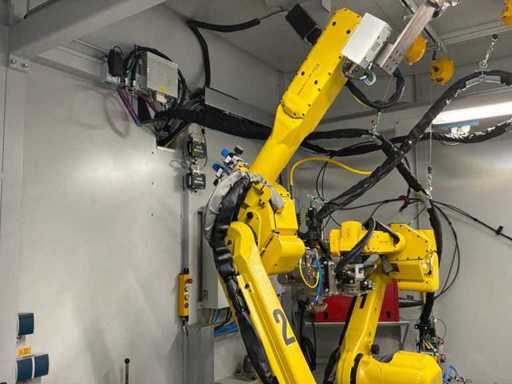

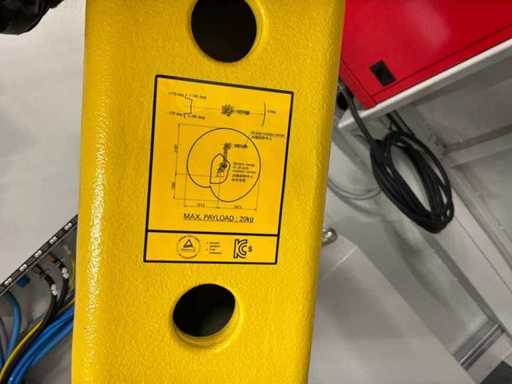

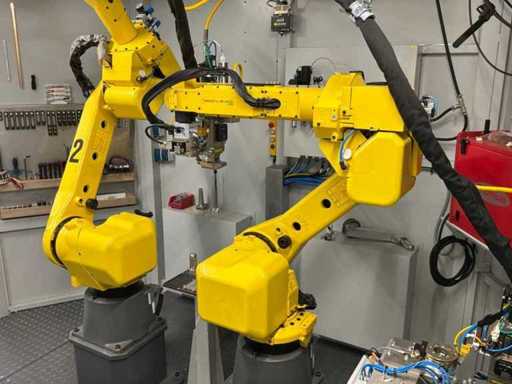

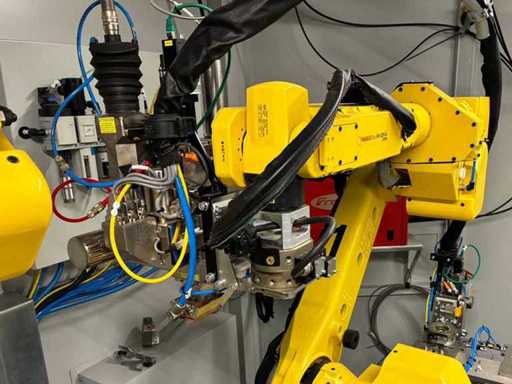

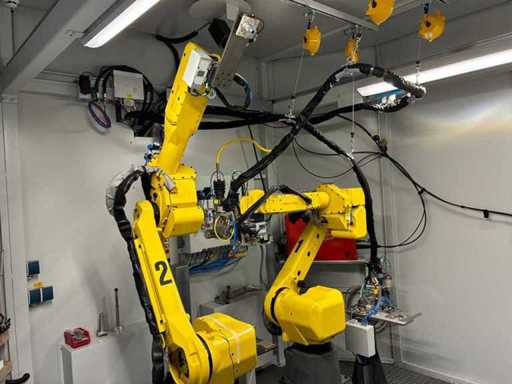

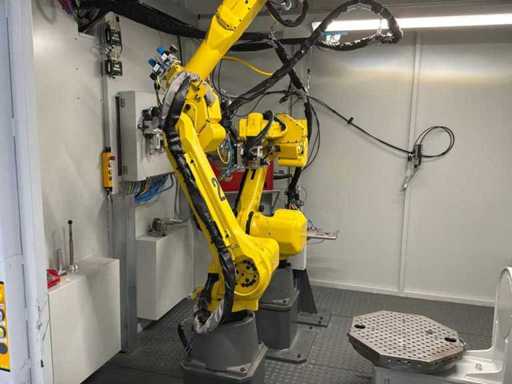

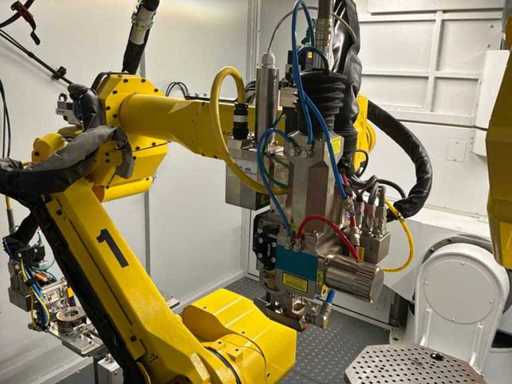

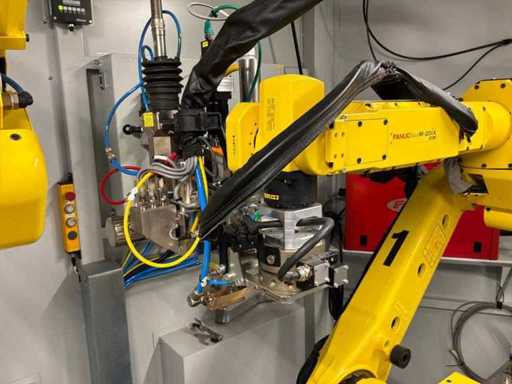

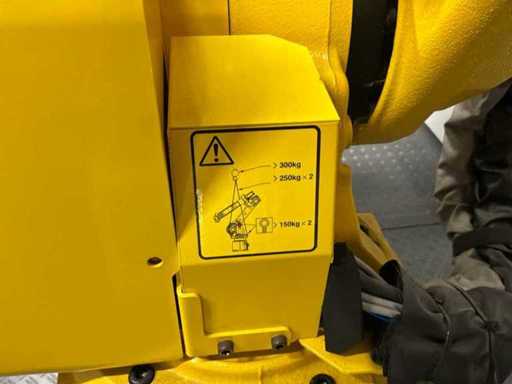

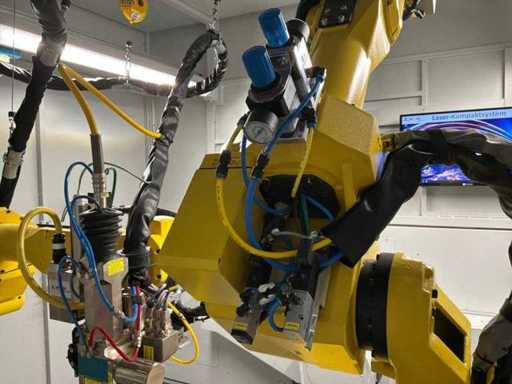

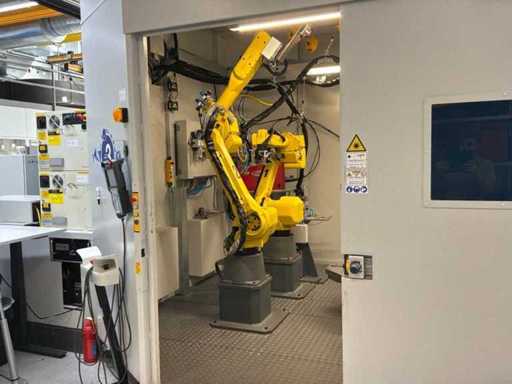

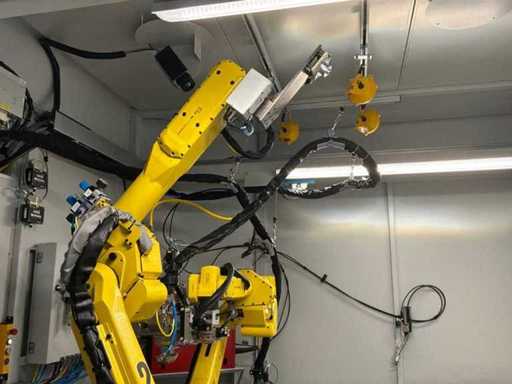

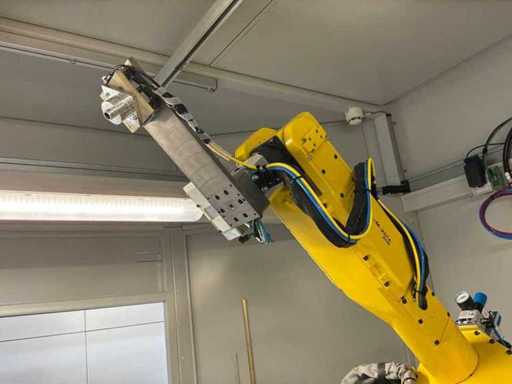

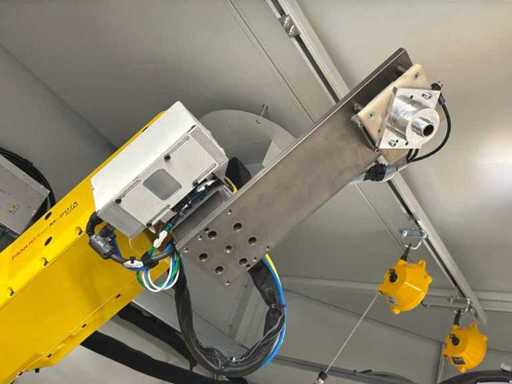

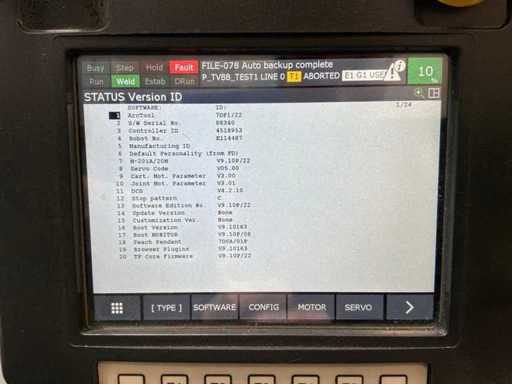

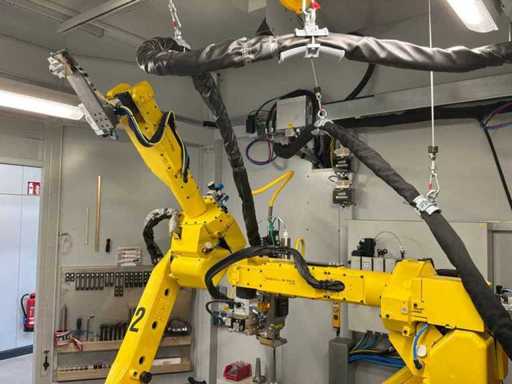

2x FANUC welding robot M-20iA/20M, control R-30iB, bus AB DeviceNet
Range: 1813 mm / Repeatability: +/- 0.03 mm / Degree of protection: IP54, upper arm IP67

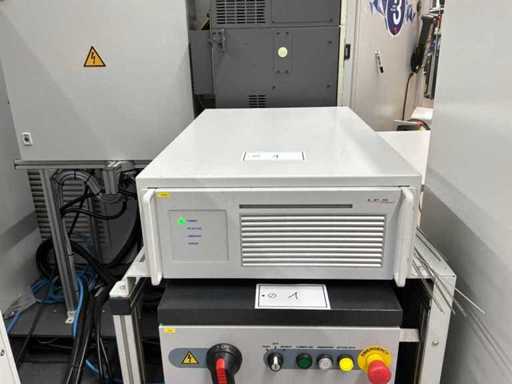

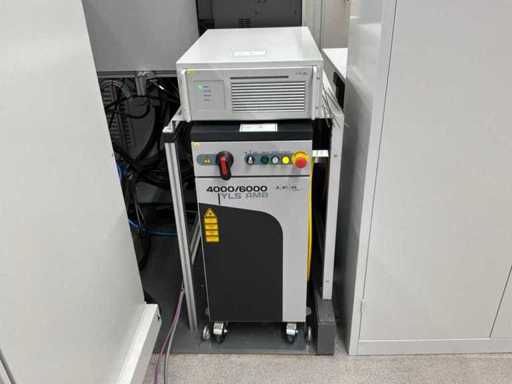

IPG Fiber Laser YLS-AMB, 9 kW (4 kW Core / 5 kW Ring)
Process fiber: core 50 μm / ring 150 μm, 10 m

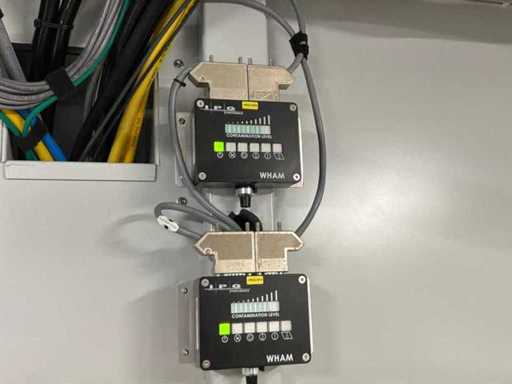

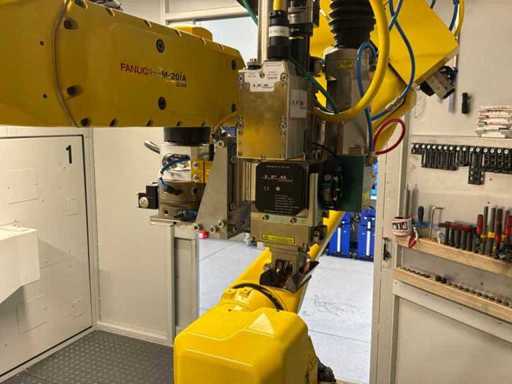

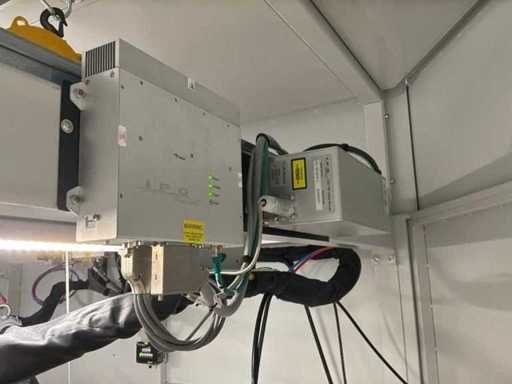

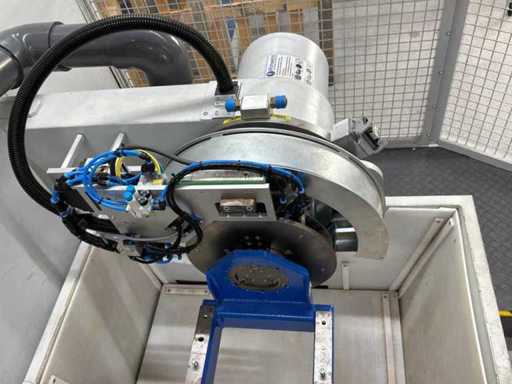

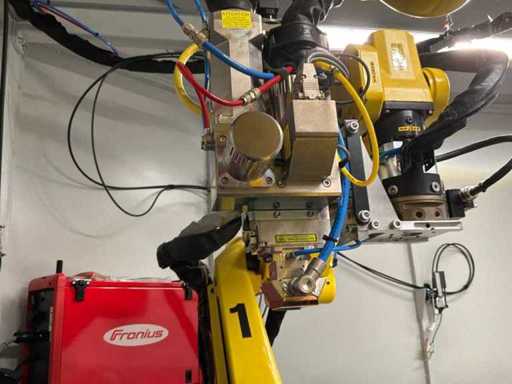

Wobble head FLW-D50: max. 12 kW, optics f=300 mm, collimator 150 mm, cross-jet, WHAM protective glass monitoring, reticle generator, camera module

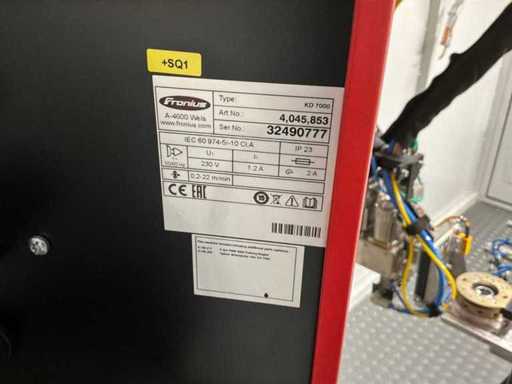

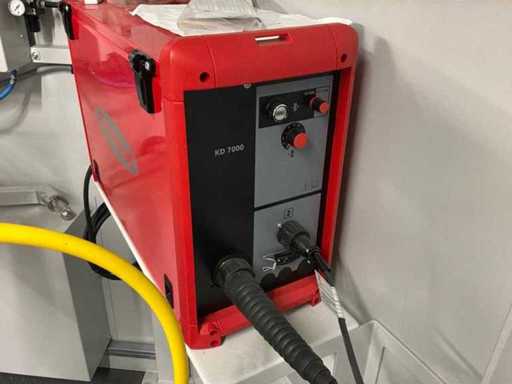

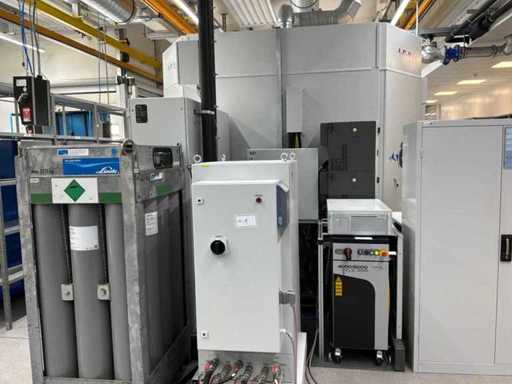

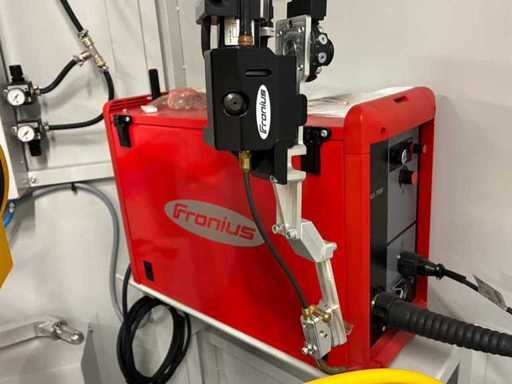

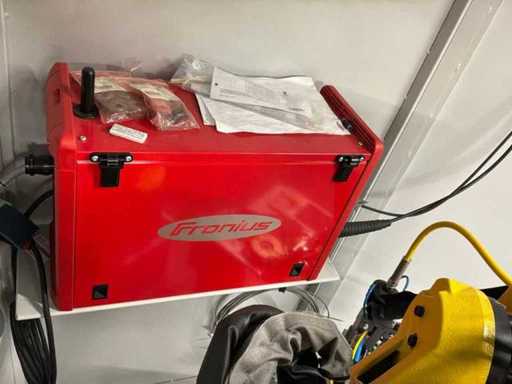

Water/water cooling unit, FRONIUS cold wire feed system

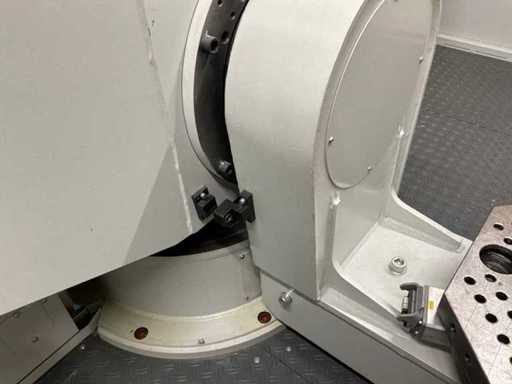

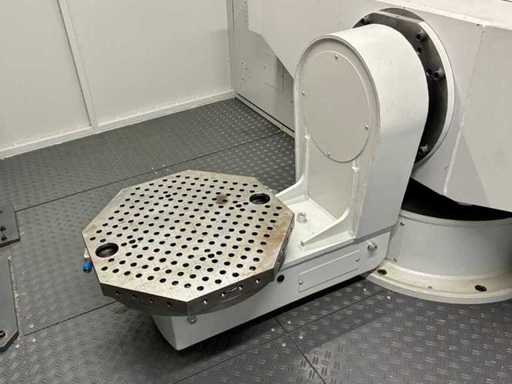

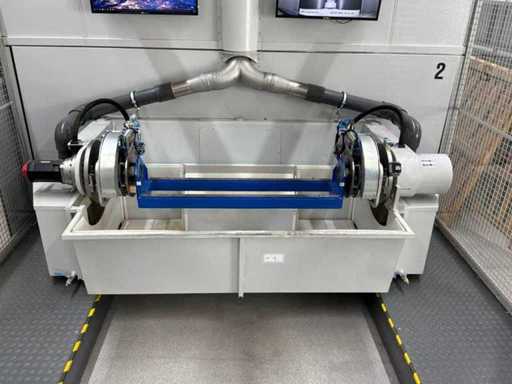

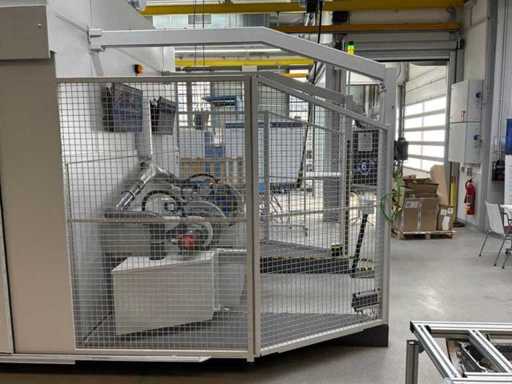

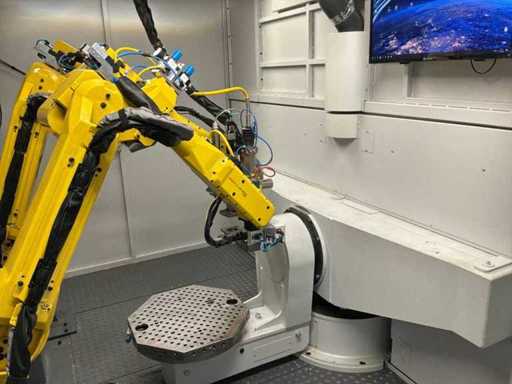

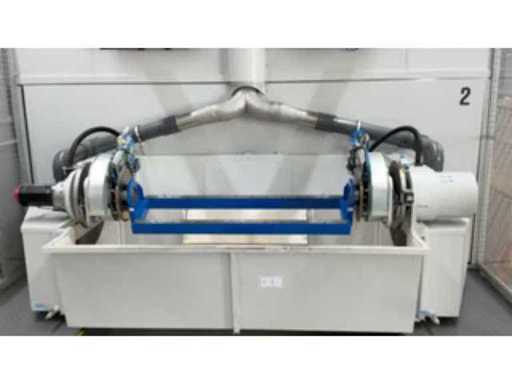

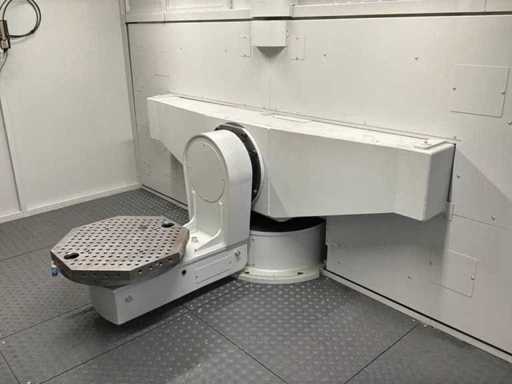

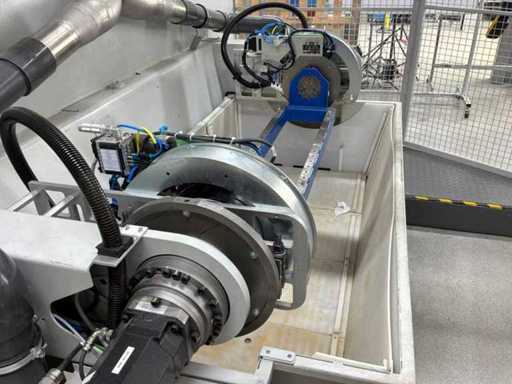

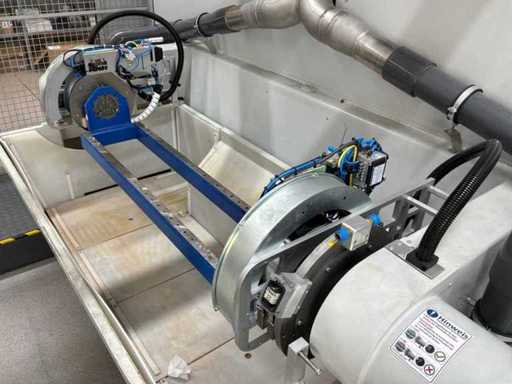

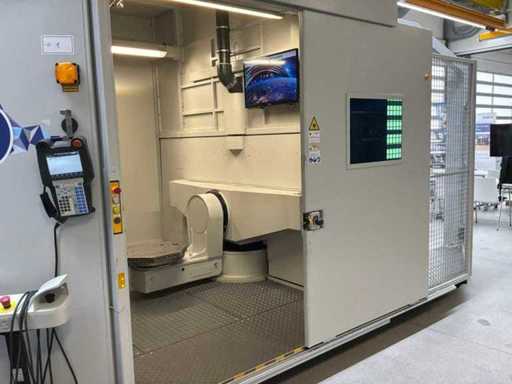

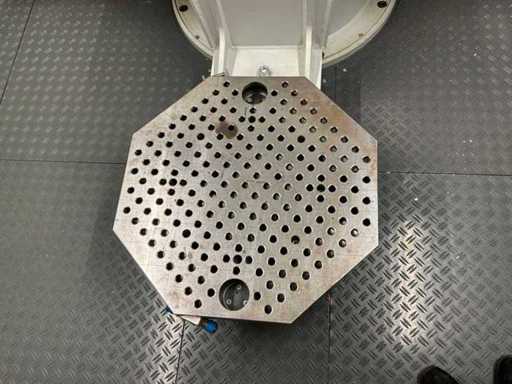

IPG Positioner
Load capacity: 500 kg orbital / 750 kg horizontal rotation axis
Center width: 1,800 mm / Turning diameter: 1,200 mm / Insertion height: approx. 900 mm

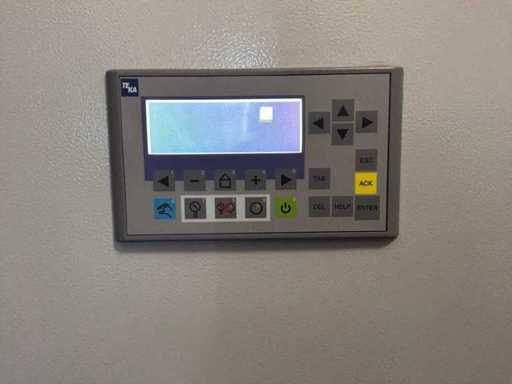

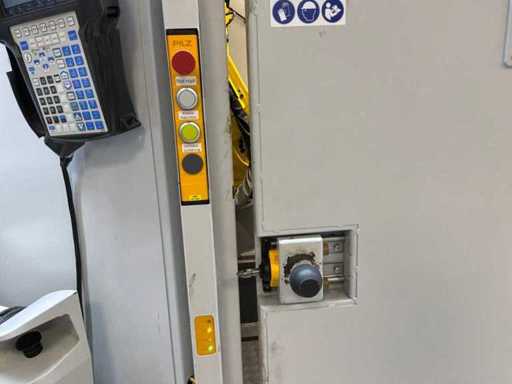

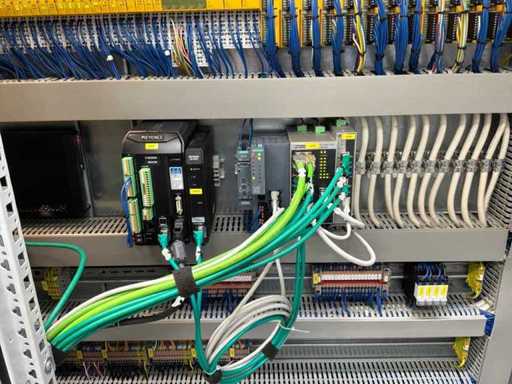

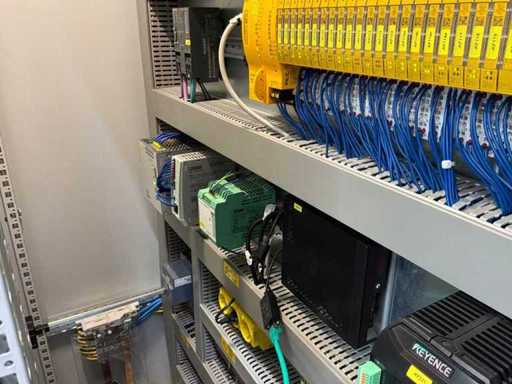

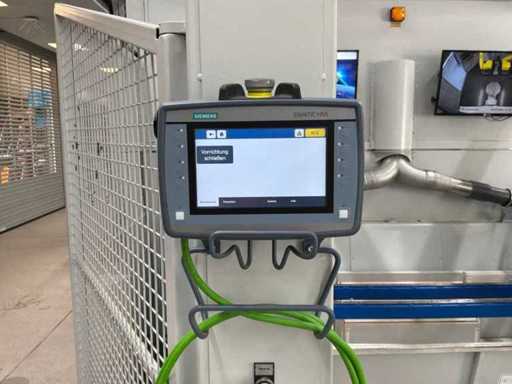

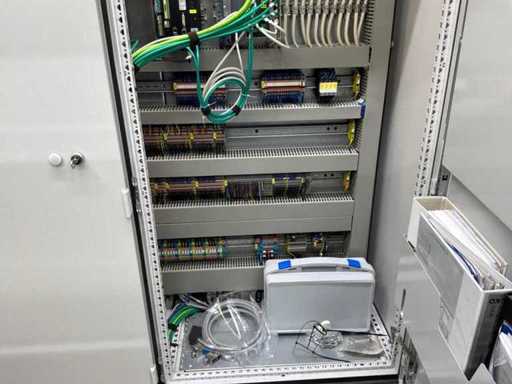

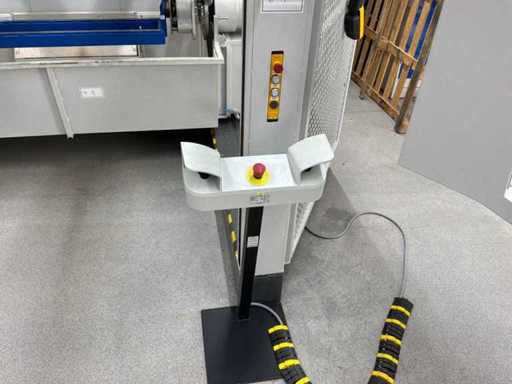

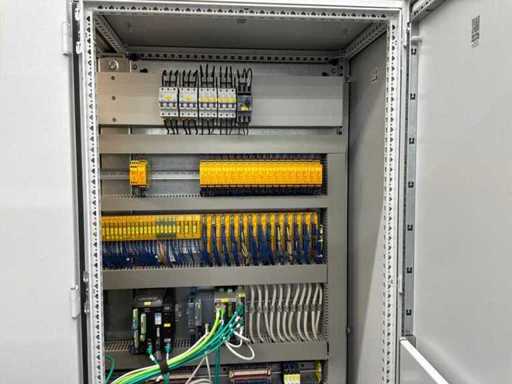

Pilz PNOZ-Multi system control system with control panel

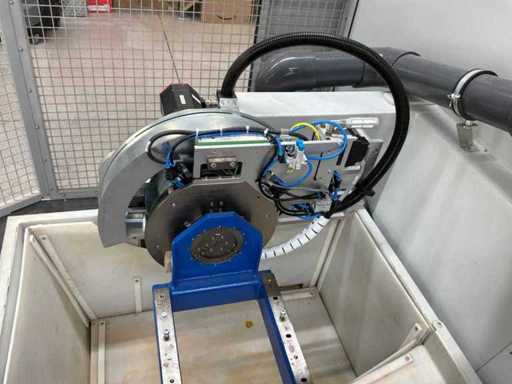

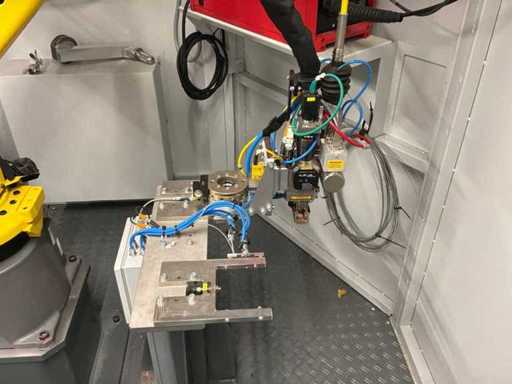

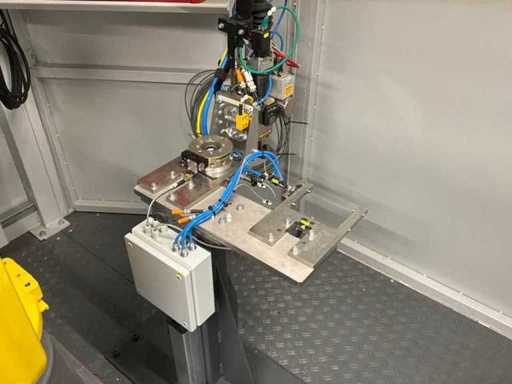

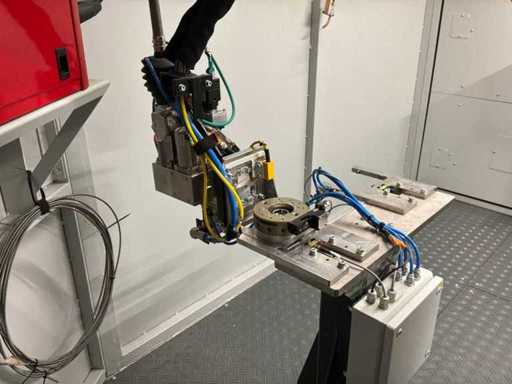

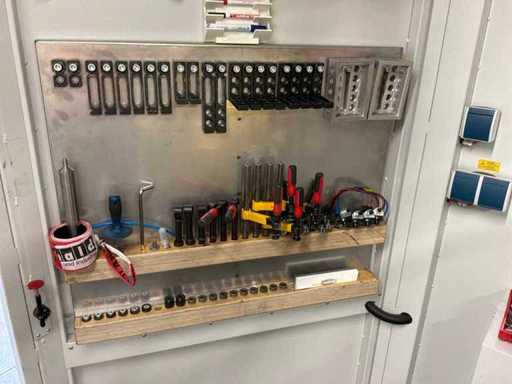

IPR tool change system: shelf with 2 places, flange holder, 2 adapters, probes, balancer
Keyence laser displacement sensor (405 nm, 64 kHz, measuring ranges 80/200/300 mm) for position detection and seam inspection
Jenoptik Thermal Camera IR 1.0/10LW

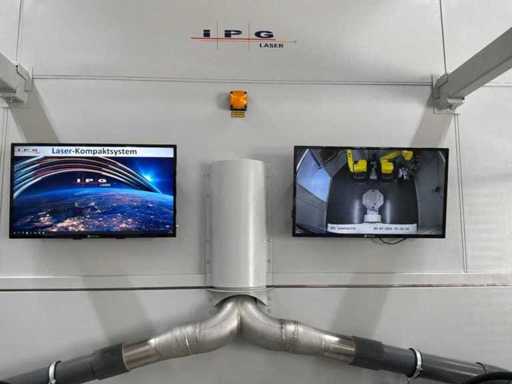

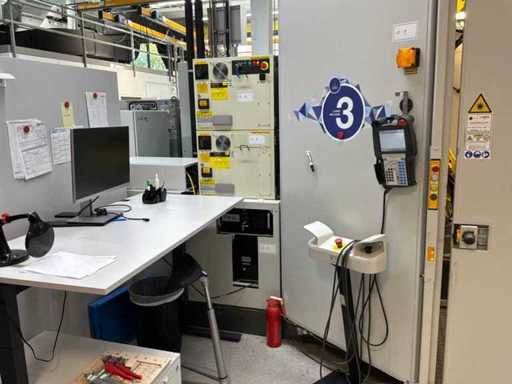

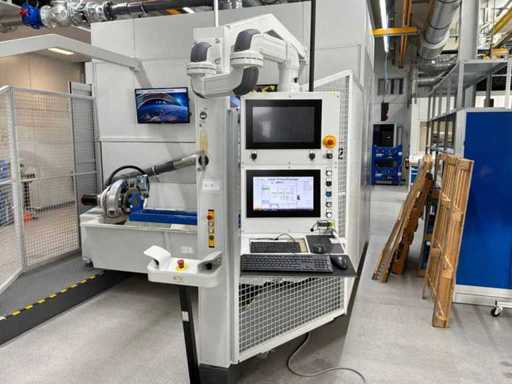

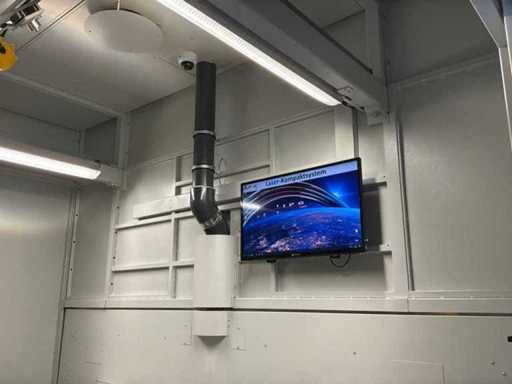

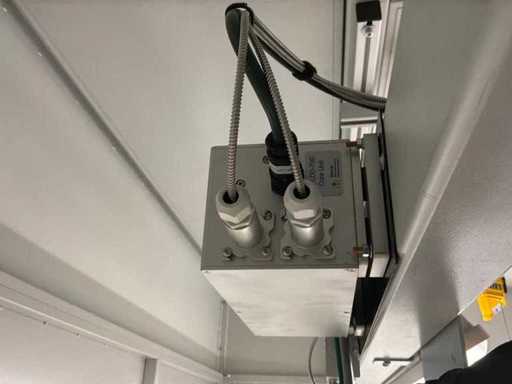

360-degree dome camera with 42" monitor, 32" teach monitor
IPG TCP Test Probe System

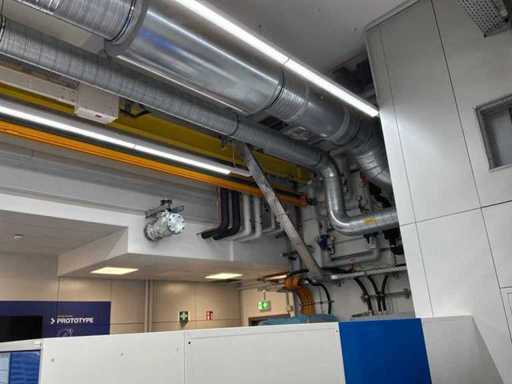

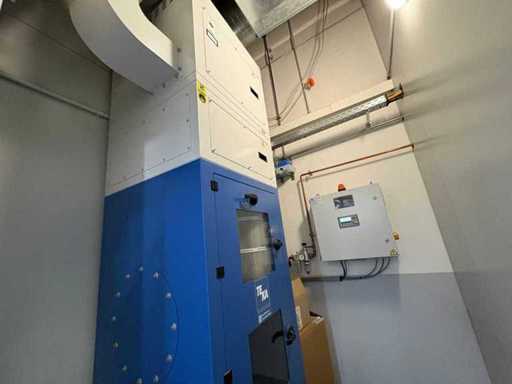

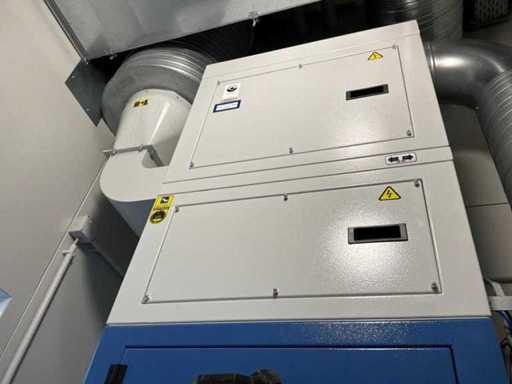

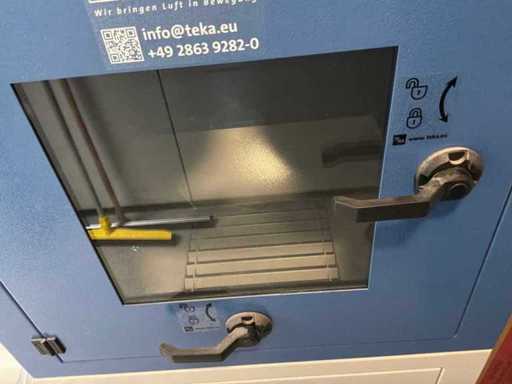

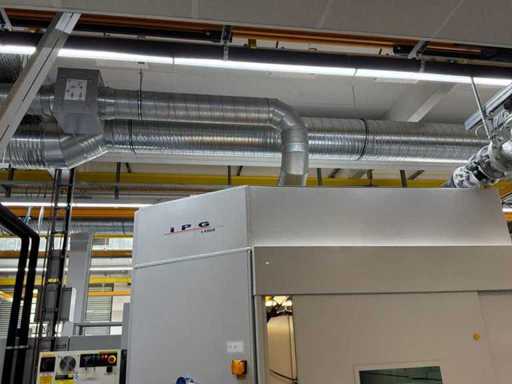

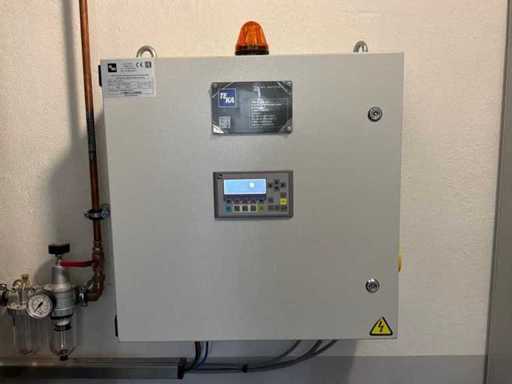

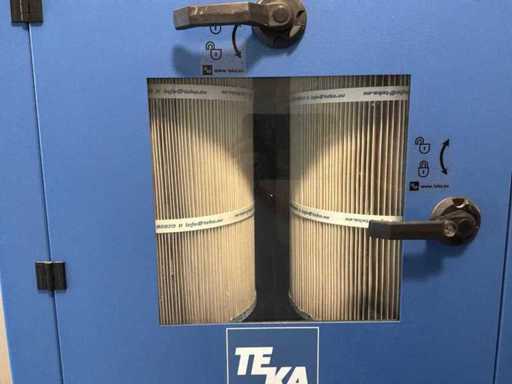

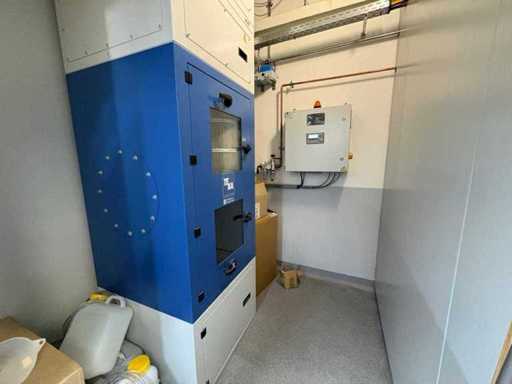

Extraction system with suction tube: 40 m² cartridge filter, 5,000 m³/h, early spark detection, automatic Cleaning, 665x681x2,057 mm
Transport dimensions LxWxH (mm)

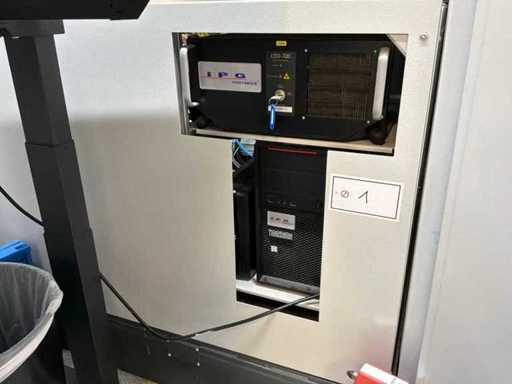

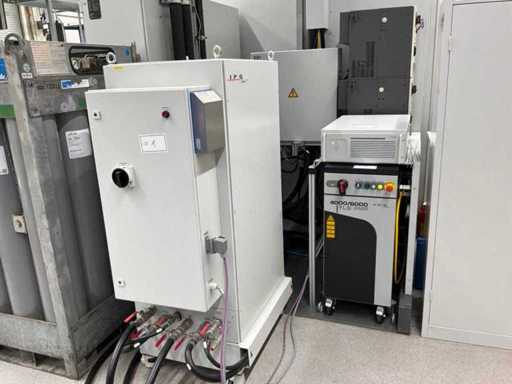

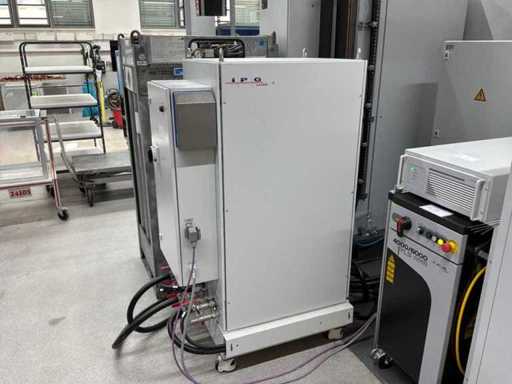

Cell: 7,150x3,500x3,150 / Laser unit with computer cabinet: 1,500x700x1,100

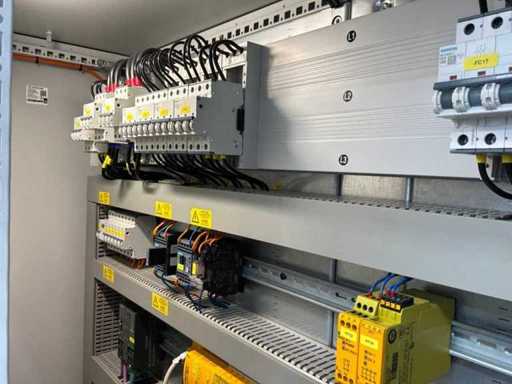

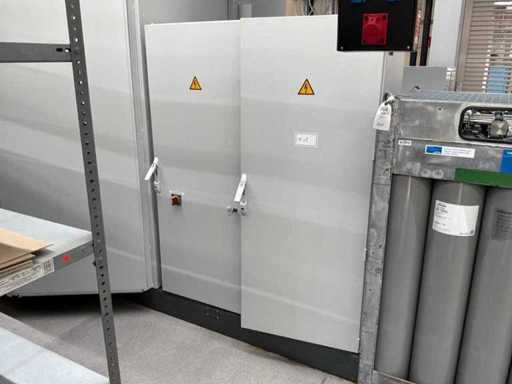

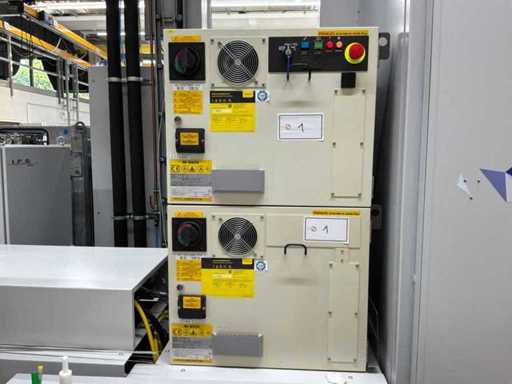

Cooling unit: 620x1,000x1,700 / Main control cabinet: 1,660x500x2,200 / 2x FANUC cabinet 600x500x500
Serial Numbers

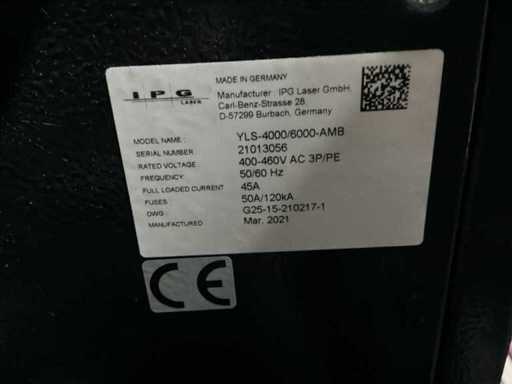

Fiber Laser YLS-4000/6000-AMB: 21013056
Laser scanner YLR-1000-WC: 21025020

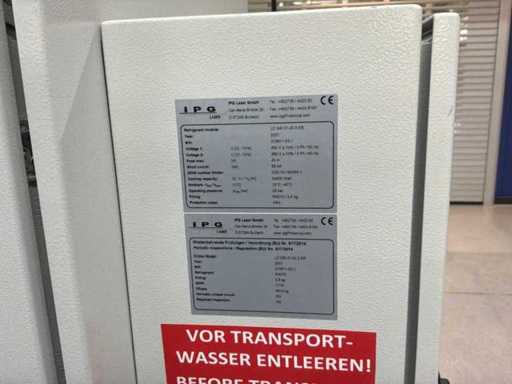

Cooling unit LC 340.01-W.3.5/6: 210611-53-1

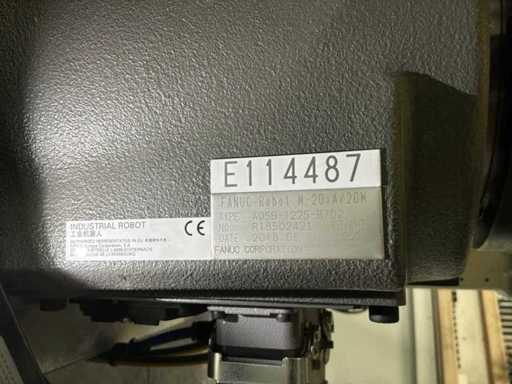

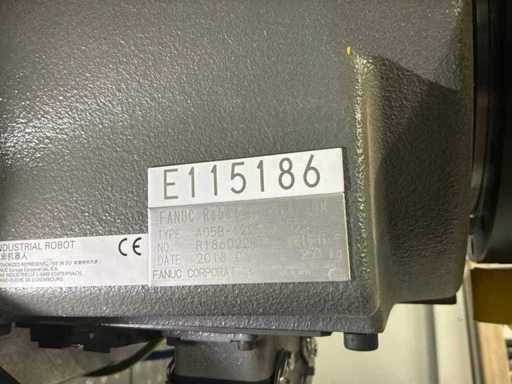

Robot M-20iA/20M: R18502421 / M-20iA/20N: R18602297

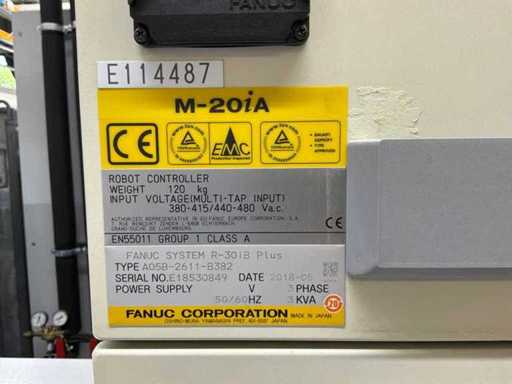

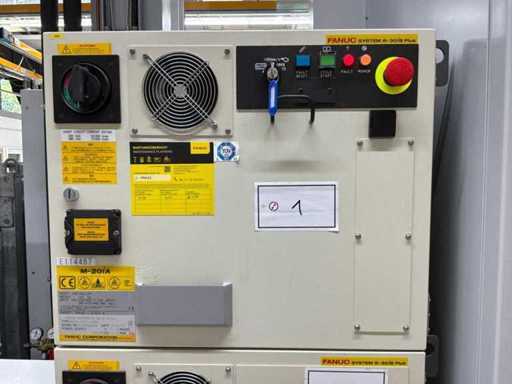

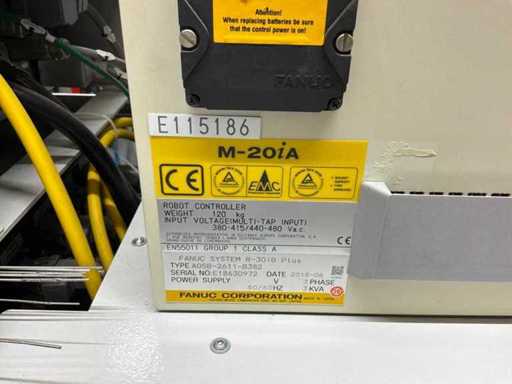

Controllers R-30iB Plus: E18530849, E18630972
For further important details, please use the attached PDF documentation
Laser cell for automated laser welding, opaque laser safety booth with closed roof and extraction system
Design: Battery modules
Technical data:
2x FANUC welding robot M-20iA/20M, control R-30iB, bus AB DeviceNet
Range: 1813 mm / Repeatability: +/- 0.03 mm / Degree of protection: IP54, upper arm IP67
IPG Fiber Laser YLS-AMB, 9 kW (4 kW Core / 5 kW Ring)
Process fiber: core 50 μm / ring 150 μm, 10 m
Wobble head FLW-D50: max. 12 kW, optics f=300 mm, collimator 150 mm, cross-jet, WHAM protective glass monitoring, reticle generator, camera module
Water/water cooling unit, FRONIUS cold wire feed system
IPG Positioner
Load capacity: 500 kg orbital / 750 kg horizontal rotation axis
Center width: 1,800 mm / Turning diameter: 1,200 mm / Insertion height: approx. 900 mm

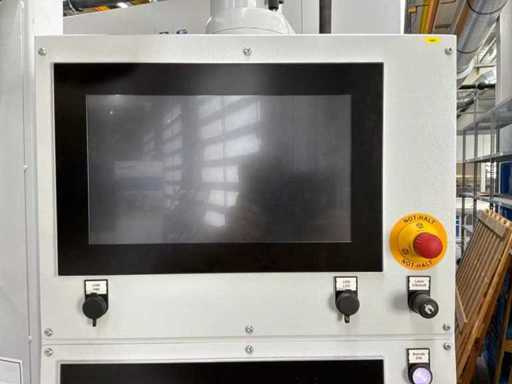

Pilz PNOZ-Multi system control system with control panel
IPR tool change system: shelf with 2 places, flange holder, 2 adapters, probes, balancer
Keyence laser displacement sensor (405 nm, 64 kHz, measuring ranges 80/200/300 mm) for position detection and seam inspection
Jenoptik Thermal Camera IR 1.0/10LW

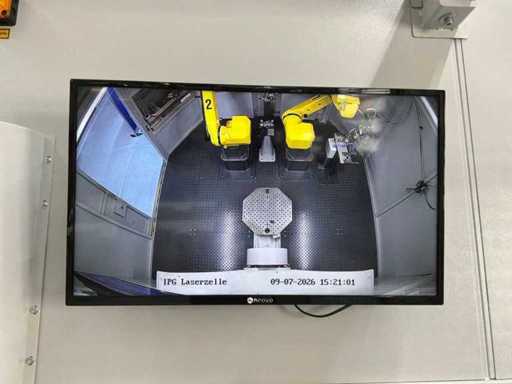

360-degree dome camera with 42" monitor, 32" teach monitor
IPG TCP Test Probe System
Extraction system with suction tube: 40 m² cartridge filter, 5,000 m³/h, early spark detection, automatic Cleaning, 665x681x2,057 mm
Transport dimensions LxWxH (mm)
Cell: 7,150x3,500x3,150 / Laser unit with computer cabinet: 1,500x700x1,100
Cooling unit: 620x1,000x1,700 / Main control cabinet: 1,660x500x2,200 / 2x FANUC cabinet 600x500x500
Serial Numbers
Fiber Laser YLS-4000/6000-AMB: 21013056
Laser scanner YLR-1000-WC: 21025020
Cooling unit LC 340.01-W.3.5/6: 210611-53-1
Robot M-20iA/20M: R18502421 / M-20iA/20N: R18602297
Controllers R-30iB Plus: E18530849, E18630972
For further important details, please use the attached PDF documentation
Remarks
Condition:
The laser welding cell, including the robot and all associated components, is offered as used and untested.
Scope of delivery:

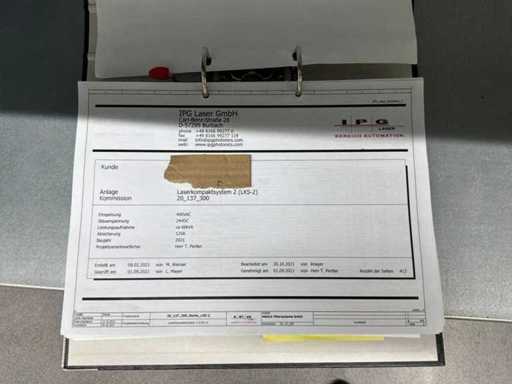

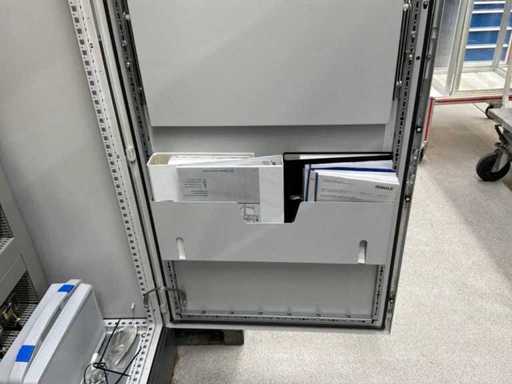

The scope of delivery includes all associated operating instructions as well as circuit and assembly diagram in paper and digital form.
The scope of delivery does not include gas cylinders, extinguishing agents or other operating materials or consumables.
Disassembly:
The dismantling of the welding machines/welding heads should be carried out professionally and with appropriate caution.
Viewing:
A tour of the facility is possible by prior appointment.
The laser welding cell, including the robot and all associated components, is offered as used and untested.
Scope of delivery:
The scope of delivery includes all associated operating instructions as well as circuit and assembly diagram in paper and digital form.
The scope of delivery does not include gas cylinders, extinguishing agents or other operating materials or consumables.
Disassembly:
The dismantling of the welding machines/welding heads should be carried out professionally and with appropriate caution.
Viewing:
A tour of the facility is possible by prior appointment.
Additional details
Achtung: Die Abholtermine sind pro Los in der Auktionsbeschreibung aufgeführt. Diese müssen zwingend eingehalten werden - Eine Abweichung hiervon ist aus logistischen Gründen NICHT MÖGLICH!
Um einen Zuschlag zu erhalten, muss der Höchstbieter die angehängte "No export to Russia/Belarus"-Erklärung ausgefüllt und unterzeichnet an uns übersenden. Mit Gebotsabgabe erklärt sich der Bieter einverstanden, die Lose nicht nach Russland/Belarus zu verbringen.
Die Auktionen sind öffentlich und freiwillig. Alle Gegenstände werden in dem Zustand verkauft, wie sie liegen und stehen. Ausdrücklich wird darauf hingewiesen, dass keine vollständige Bestandsaufnahme und Überprüfung der Funktionstauglichkeit der Auktionsobjekte durchgeführt werden. Bietern wird dringend empfohlen, vor der Gebotsabgabe von der ihnen eingeräumten Möglichkeit der Besichtigung/Prüfung der Kaufgegenstände Gebrauch zu machen. Keine Gewährleistung. MwSt-KAUTION: Geschäftskäufer aus der Europäischen Union (EU) und Nicht-EU-Ländern (Drittländer) sind verpflichtet, auf ihren Gesamtkauf eine Kaution an Troostwijk Deutschland zu zahlen. Diese Kaution wird auf Grundlage des in der Bundesrepublik Deutschland geltenden Mehrwertsteuersatzes berechnet. Nach Bestätigung, dass die erworbene Position die EU verlassen hat, wird die Kaution an den Käufer zurückerstattet: • EU-Käufer müssen Troostwijk Deutschland eine sog. Gelangsbestätigung [laden Sie dafür die hier beigefügte Vorlage „Template_Intra-Community Supply (DE-EN)” herunter] ausgefüllt an export.de@troostwijkauctions.com zurückschicken, um die Kaution zurückerstattet zu bekommen. • Nicht-EU-Käufer müssen eine Kopie der elektronischen Ausfuhrmeldung (EX-A mit MRN - nur zur Prüfung) oder bei niedrigerem Warenwert einer abgeschlossenen Ausfuhrerklärung mit einem Stempel von der EU-Grenzzollstelle an export.de@troostwijkauctions.com zurückschicken, um die Kaution zurückerstattet zu bekommen.
Um einen Zuschlag zu erhalten, muss der Höchstbieter die angehängte "No export to Russia/Belarus"-Erklärung ausgefüllt und unterzeichnet an uns übersenden. Mit Gebotsabgabe erklärt sich der Bieter einverstanden, die Lose nicht nach Russland/Belarus zu verbringen.
Die Auktionen sind öffentlich und freiwillig. Alle Gegenstände werden in dem Zustand verkauft, wie sie liegen und stehen. Ausdrücklich wird darauf hingewiesen, dass keine vollständige Bestandsaufnahme und Überprüfung der Funktionstauglichkeit der Auktionsobjekte durchgeführt werden. Bietern wird dringend empfohlen, vor der Gebotsabgabe von der ihnen eingeräumten Möglichkeit der Besichtigung/Prüfung der Kaufgegenstände Gebrauch zu machen. Keine Gewährleistung. MwSt-KAUTION: Geschäftskäufer aus der Europäischen Union (EU) und Nicht-EU-Ländern (Drittländer) sind verpflichtet, auf ihren Gesamtkauf eine Kaution an Troostwijk Deutschland zu zahlen. Diese Kaution wird auf Grundlage des in der Bundesrepublik Deutschland geltenden Mehrwertsteuersatzes berechnet. Nach Bestätigung, dass die erworbene Position die EU verlassen hat, wird die Kaution an den Käufer zurückerstattet: • EU-Käufer müssen Troostwijk Deutschland eine sog. Gelangsbestätigung [laden Sie dafür die hier beigefügte Vorlage „Template_Intra-Community Supply (DE-EN)” herunter] ausgefüllt an export.de@troostwijkauctions.com zurückschicken, um die Kaution zurückerstattet zu bekommen. • Nicht-EU-Käufer müssen eine Kopie der elektronischen Ausfuhrmeldung (EX-A mit MRN - nur zur Prüfung) oder bei niedrigerem Warenwert einer abgeschlossenen Ausfuhrerklärung mit einem Stempel von der EU-Grenzzollstelle an export.de@troostwijkauctions.com zurückschicken, um die Kaution zurückerstattet zu bekommen.

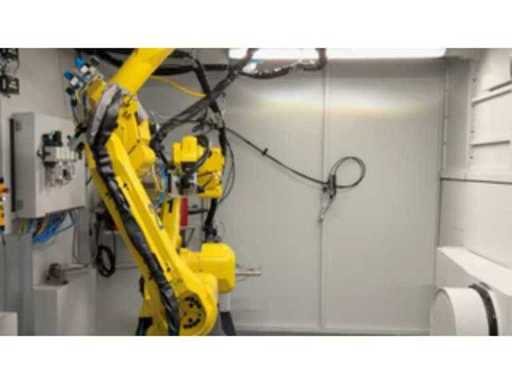

Video
