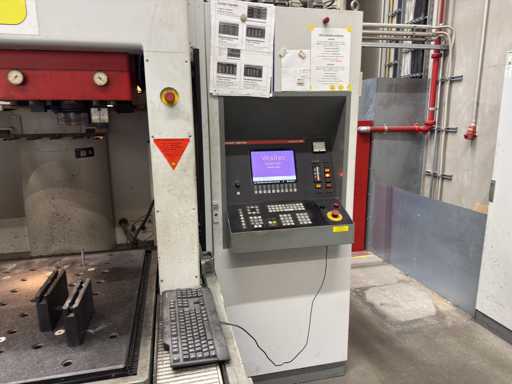

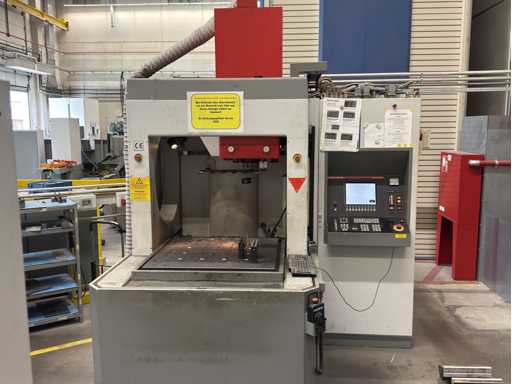

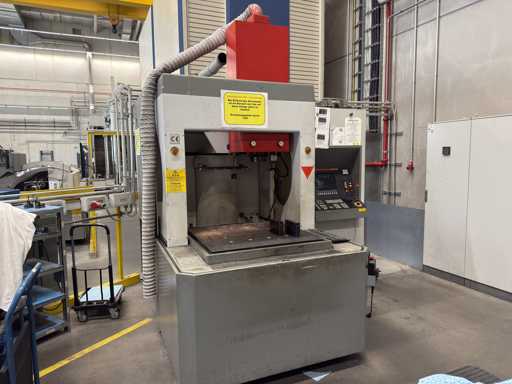

Machine à décharge électrique EXERON

Données

techniques

Machine

de base Espace de disposition (m²) : 12,3
Longueur (m) : 3,5
Largeur (m) : 3,5
Taille (m) : 3,0
Poids total incluant diélectrique (kg) : 6500
Charge connectée - générateur 45/90 A (kVA) : environ 6/9
Tension de connexion (V) : 380
Connexion : RST/MP/S
Fusible - 45/90 A Générateur (A) : 25/35
Courant de fonctionnement selon le générateur (A) : 45/90

Pièce à travailler et électrode

Dimensions autorisées de la pièce à travailler (mm) : 900 x 900
Surface de serrage de la pièce à travailler (mm) : 900 x 900
Charge maximale autorisée à table (kg) : 1000
Max. autorisé Poids des électrodes. avec pince pneumatique (kg) : 100
Max. autorisé Poids des électrodes. directement à Quill (kg) : 250
Distance minimale entre la table et le porte-électrode (mm) : 220
Distance maximale entre la table et le porte-électrode (mm) : 620

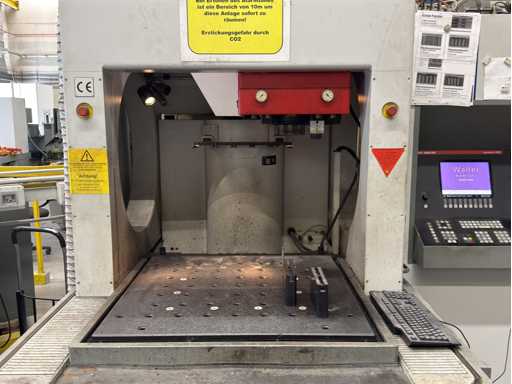

Réservoir

de travail Hauteur miroir de la table (mm) : 450
Largeur - intérieur (mm) : 900
Longueur - intérieur (mm) : 900
Capacité maximale (l) : 415

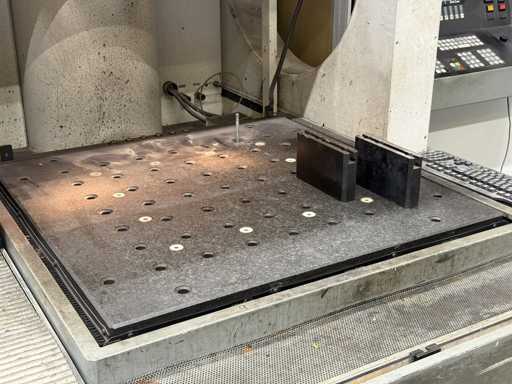

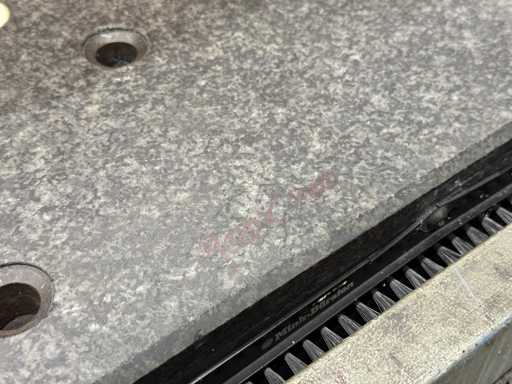

Plaque

de serrage Longueur (mm) : 900
Largeur (mm) : 900
Trous filetés - Taille : M10
Trous taillés - espacement (mm) : 120
Trous filetés - Quantité : 44

Déplacements et positionnement

Voyage - X (mm) : 600
Voyage - Y (mm) : 500
Voyage - Z (mm) : 400
Vitesse de course (mm/min.) : 2500
Indicateur de position - Précision (μm) : 1

Air comprimé et diélectrique

Alimentation en air comprimé (bar) : 6
Consommation d’air comprimé - filtre à espace/EROWA (l/min) : 1000
Quantité diélectrique (l) : 1200
