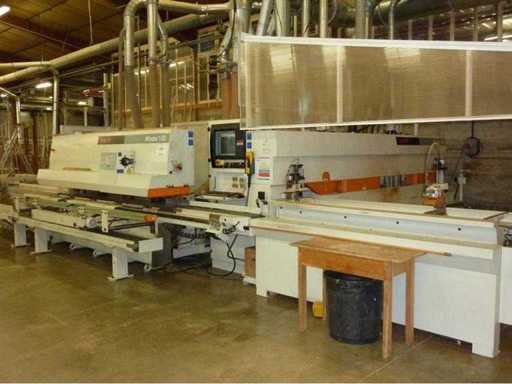

SCM - 2003 - WINDOR 60 - CENTRE ANGULAIRE WINDOR 60

EQUIPEMENTS: TENONNAGE: * CHARIOT AVEC RETOURNEMENT DES PIECES AUTOMATIQUE * SCIE A TRONCONNER * ARBRE 1 TENONNAGE 620 MM AVEC PARE-ECLAT AUTOMATIQUE * ELECTRO-BROCHE MULTI-FONCTION AVEC 1 MAGASIN OUTILS A 24 POSITIONS * ARBRE 2 TENONNAGE 620 MM AVEC PARE-ECLAT AUTOMATIQUE PROFILAGE: * ARBRE VERTICAL 1 PROFILAGE 620 MM * ARBRE VERTICAL 2 PROFILAGE 620 MM * ARBRE HORIZONTAL SUPERIEUR 150MM * ARBRE HORIZONTAL INFERIEUR 150MM * ARBRE VERTICAL 3 PROFILAGE 150 MM * SCIE DETACHEMENT PARCLOSE AVEC EXTRACTEUR *GUIDE MOBILE POUR CALIBRAGE DES VANTAUX *TABLE DE DECHARGEMENT AUTOMATIQUE *TAPIS DE RETOUR PIECES VERS OPERATEUR TOUS LES ARBRES SONT NUMERISES Y/Z DIMENSIONS PIECE EN USINAGE Longueur maximum (avec référence butée)..............................................................mm 3200 Longueur minimum (intérieur tenon).......................................................................mm 200 Hauteur maximum....................................................................................................mm 130 Hauteur minimum.....................................................................................................mm 30 Largeur maximum.....................................................................................................mm 200 Largeur minimum.....................................................................................................mm 30 Vitesse chariot à tenonner...m/min 0-55 Vitesse de profilage m/min 4-20 Hauteur table d'usinage en profilage mm 850 Hauteur table d'usinage en profilage avec introduction automatique........................mm 995 Hauteur table d'usinage en tenonnage.......................................................................mm 995 Diamètre roues d'entraînement en profilage..............................................................mm 100 Entraxe roues d'entraînement en profilage................................................................mm 120-150
