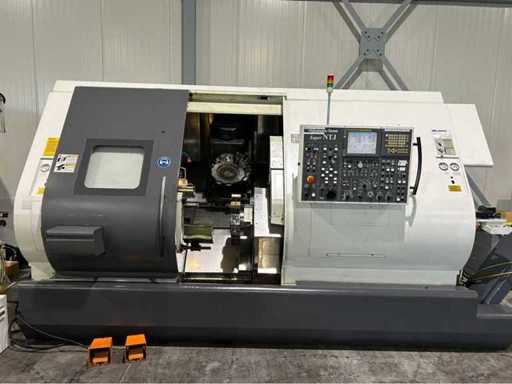

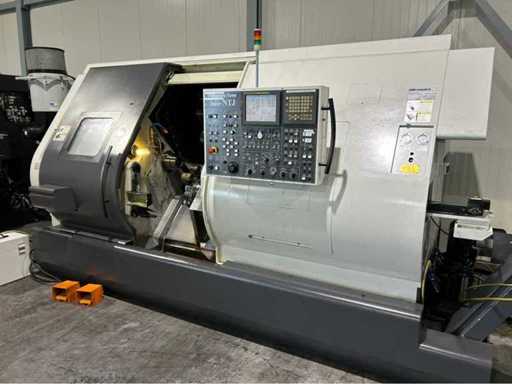

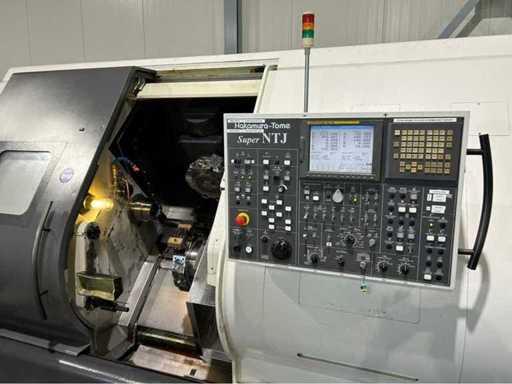

2007 Nakamura SUPER NTJ CNC Drehmaschine

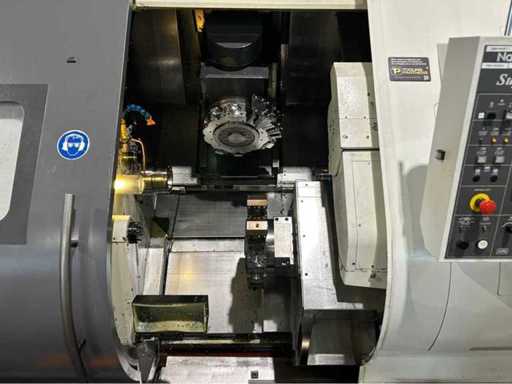

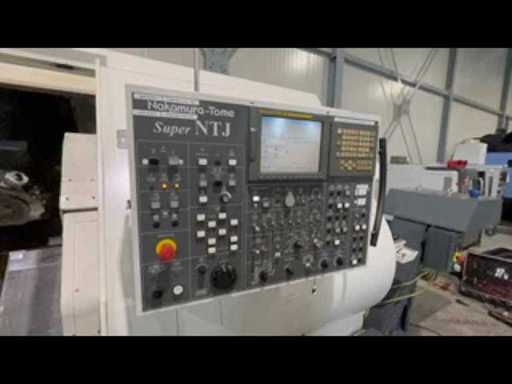

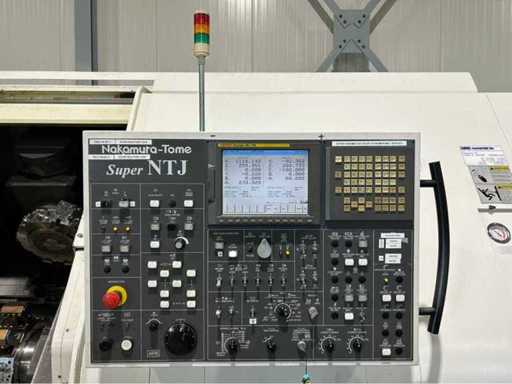

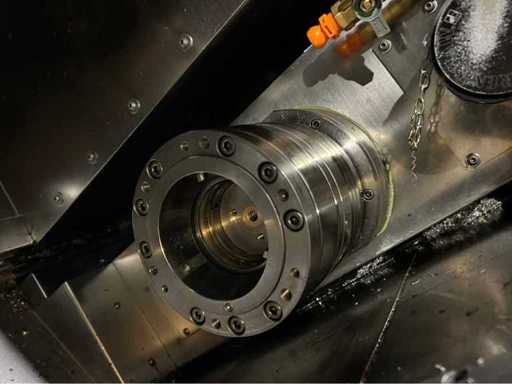

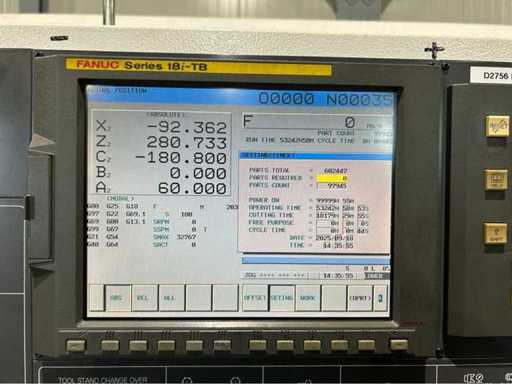

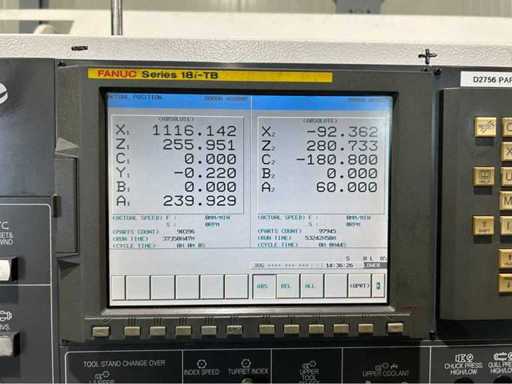

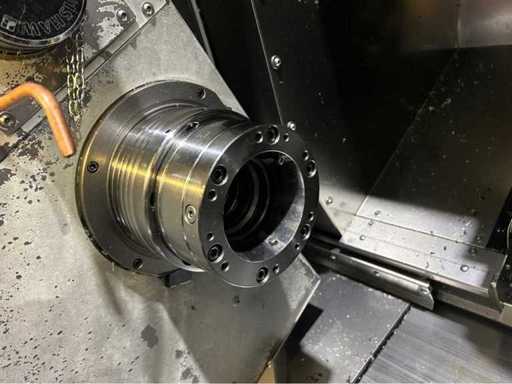

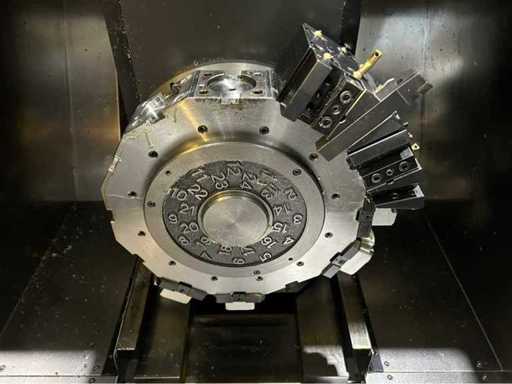

Steuerung: Fanuc 18 iTB Maximaler Drehdurchmesser: 190 mm Maximale Drehlänge: 620 mm Größter: Runde über das Bett führen: 190 mm Schwenkdurchmesser über der Querführung: 190 mm Standard-Drehdurchmesser: 170 mm Maximaler Abstand zwischen den Spindeln: 970 mm Hauptspindel: - Maximale Spindeldrehzahl: 4,500 U/min - Leistungskapazität – Hauptspindel: 18,5 / 15 kW - Spindellagerdurchmesser: 110 mm - Spindelbohrung: 80 mm - Maximales Bar-Fassungsvermögen: 65 mm - Spindelnase: A2-6 - Maximaler Wurfdurchmesser: 165 mm - C-Achse 0,001 ° Subspindel: - maximale Spindeldrehzahl: 5000 U/min - Leistungskapazität – Subspindel 11 / 7,5 kW - Spindellagerdurchmesser: 90 mm - Spindelbohrung: 63 mm - Maximale Stangenkapazität: 51 mm - Spindelnase: A2-5 - Maximaler Wurfdurchmesser: 165 mm - C-Achse: 0.001 ° - Dreh-Subspindel: 760 mm Oberer Turm 1: - Anzahl der Werkzeugpositionen: (2x 12) 24 pos. - Anzahl der angetriebenen Werkzeugpositionen: 12 pos - Schaftdurchmesser: 25 mm - Bohrschaftsdurchmesser: 32 mm - Schaltzeit: 0,2 - 0,7 Sek. - Wechselzeit von Chip zu Chip: 3,0 Sekunden - maximaler Werkzeugdurchmesser: 80 mm - b - Achse: (+91°/-91°) 182° Indexierung 1 ° - y-Achse: (+45/-45) 90 mm Unterer Turm 2: - Anzahl der Werkzeugpositionen: (2x 12) 24 pos. - Anzahl der Antriebswerkzeugpositionen: 12 pos. - Schaftdurchmesser: 25 mm - Bohrschaftsdurchmesser: 32 mm - Schaltzeit: 0,2 - 0,7 Sek - Wechselzeit von Chip zu Chip: 3,0 Sekunden - Maximaler Werkzeugdurchmesser: 80 mm Werkzeugantriebsturm: - Spindeldrehzahlgetriebene Werkzeugstationen: 6,000 U/min - Leistungskapazität – angetriebene Werkzeugstationen: 5,5 / 3,7 kW - Anzahl der angetriebenen Werkzeugpositionen: 2x 12 Pos. - Wellendurchmesser – maximal 25 mm / 32 mm Achsenstrich: - X-Achse 1: 345 mm - X-Achse 2: 167,5 mm - y-Achse +/- 45 mm - z-Achse 1: 1,240 mm - Z-Achse 2: 685 mm - b-Achse +/- 91 ° - C-Achse 1+2: 360 °
