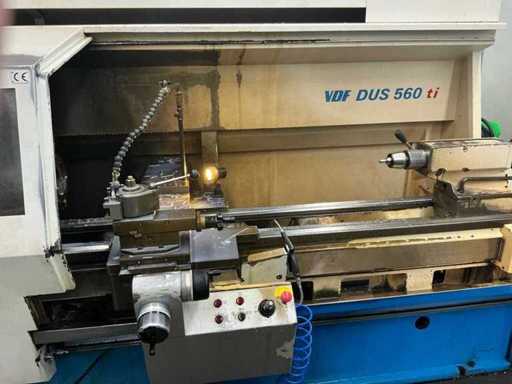

BOEHRINGER VDF DUS 560ti CNC ZYKLENDREHMASCHINE
- Aktuelles Gebot
- Status
€
Gesamtgebotsbetrag
Gesamtübersicht anzeigen
Gesamtgebotsbetrag
Gesamtübersicht anzeigen
€
Maximalgebotsbetrag
Gesamtübersicht anzeigen
Maximalgebotsbetrag
Gesamtübersicht anzeigen
Spezifikationen zum Los
- Menge
- 1
- Differenzbesteuerung
- Nein
- Marke
- BOEHRINGER
- Typ
- VDF DUS 560 ti
- Baujahr
- 2000

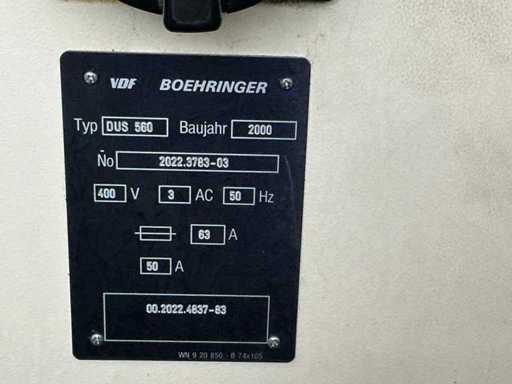

- Seriennummer
- 2022.378-03
- Drehdurchmesser Ø
- 560mm
- Wenderadius
- 2000mm
- Spindelbohrung Ø
- 62mm
- Geschwindigkeit bis U/min =
- 2500rpm
- Kühlmittelpumpe
- Ja

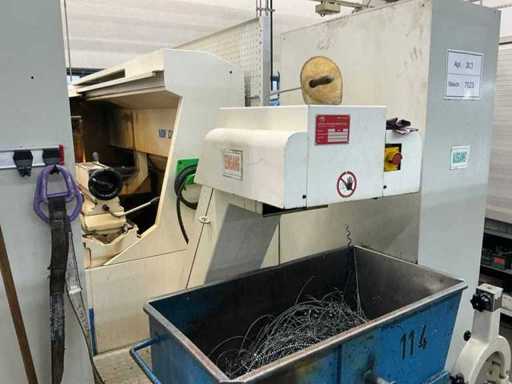

- Späneförderer
- Ja

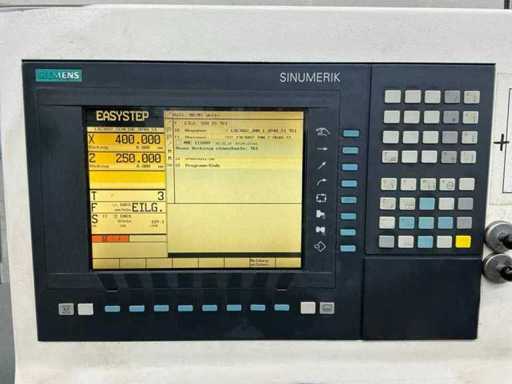

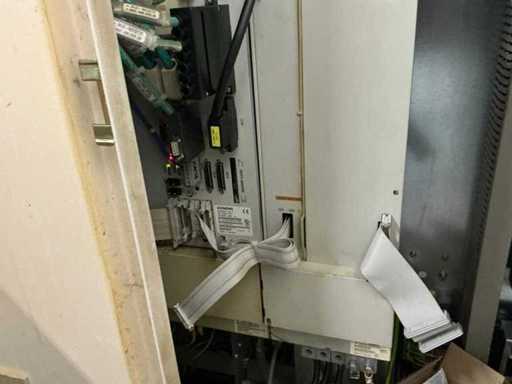

- CNC-Steuerung, Marke, Typ
- Sinumerik 810 D
- Stunden auf Display
- 11.150
- Elektrischer anschluss
- 400V
- Maschinengewicht
- 5000kg
- Abmessung L
- 4530mm
- Abmessung w
- 2200mm
- Abmessung h
- 2100mm
- Lieferbedingungen
- Verladung auf LKW
Beschreibung
Umlaufdurchmesser über Bett: 570 mm
Umlaufdurchmesser über Planschieber: 365 mm
Umlaufdurchmesser über Planschieber (eingezogen): 345 mm
Verschiebeweg des Planschiebers: 125 mm
Spitzenhöhe über Flachbahn: 280 mm
Bettbreite: 360 mm
Bettlängen / Führungslänge: 520 mm
Planschieber-Breite: 225 mm
Planschieber-Länge: 680 mm
Obersupport-Breite: 140 mm
Drehmeißelquerschnitt nach DIN 770 hub: 32/25 mm
Hauptspindel
Spindelkopf nach DIN 55 027: Gr. 8
Spindeldurchmesser im vorderen Lager: Ø 100 mm
Spindelbohrung: Ø 62 mm
Innenkegel der Hauptspindel: metr. 70
Hauptantrieb
Stufenlos regelbarer Drehstrommotor (AC-Motor): 19 / 15 kW
Antriebsleistung bei 60 % / 100 % ED: 19 / 15 kW
Drehmoment bei 60 % / 100 % ED: 1800 / 1400 Nm
Drehmoment max. bei 40 % / 100 % ED: — Nm
Gesamtdrehzahlbereich: 3 – 2500 min⁻¹
Getriebestufen: 2
Drehzahlbereich Getriebestufe I: 3 – 500 min⁻¹
Drehzahlbereich Getriebestufe II: 15 – 2500 min⁻¹
Konstante Schnittgeschwindigkeit: 1 – 9999 m/min
Drehzahl-Beeinflussung: 50 – 120 %
Belastungsanzeige in % am Bildschirm: 0 – 140 %
Vorschubantriebe
Drehstrom-Servoantriebe (AC-Motor)
Vorschubbereich plan und längs: 0,01 – 50 mm/U
Max. Vorschubgeschwindigkeit plan (Eilgang): 5 m/min
Konventioneller Eilgang plan: 2,5 m/min
Max. Vorschubgeschwindigkeit längs (Eilgang): 10 m/min
Konventioneller Eilgang längs: 5 m/min
Vorschubkraft plan: 7100 N
Vorschubkraft längs: 12 500 N
Vorschubbeeinflussung: 0 – 120 %
inklusive Backensätze 96 Stück
Umlaufdurchmesser über Planschieber: 365 mm
Umlaufdurchmesser über Planschieber (eingezogen): 345 mm
Verschiebeweg des Planschiebers: 125 mm
Spitzenhöhe über Flachbahn: 280 mm
Bettbreite: 360 mm
Bettlängen / Führungslänge: 520 mm
Planschieber-Breite: 225 mm
Planschieber-Länge: 680 mm
Obersupport-Breite: 140 mm
Drehmeißelquerschnitt nach DIN 770 hub: 32/25 mm
Hauptspindel
Spindelkopf nach DIN 55 027: Gr. 8
Spindeldurchmesser im vorderen Lager: Ø 100 mm
Spindelbohrung: Ø 62 mm
Innenkegel der Hauptspindel: metr. 70
Hauptantrieb
Stufenlos regelbarer Drehstrommotor (AC-Motor): 19 / 15 kW
Antriebsleistung bei 60 % / 100 % ED: 19 / 15 kW
Drehmoment bei 60 % / 100 % ED: 1800 / 1400 Nm
Drehmoment max. bei 40 % / 100 % ED: — Nm
Gesamtdrehzahlbereich: 3 – 2500 min⁻¹
Getriebestufen: 2
Drehzahlbereich Getriebestufe I: 3 – 500 min⁻¹
Drehzahlbereich Getriebestufe II: 15 – 2500 min⁻¹
Konstante Schnittgeschwindigkeit: 1 – 9999 m/min
Drehzahl-Beeinflussung: 50 – 120 %
Belastungsanzeige in % am Bildschirm: 0 – 140 %
Vorschubantriebe
Drehstrom-Servoantriebe (AC-Motor)
Vorschubbereich plan und längs: 0,01 – 50 mm/U
Max. Vorschubgeschwindigkeit plan (Eilgang): 5 m/min
Konventioneller Eilgang plan: 2,5 m/min
Max. Vorschubgeschwindigkeit längs (Eilgang): 10 m/min
Konventioneller Eilgang längs: 5 m/min
Vorschubkraft plan: 7100 N
Vorschubkraft längs: 12 500 N
Vorschubbeeinflussung: 0 – 120 %
inklusive Backensätze 96 Stück
