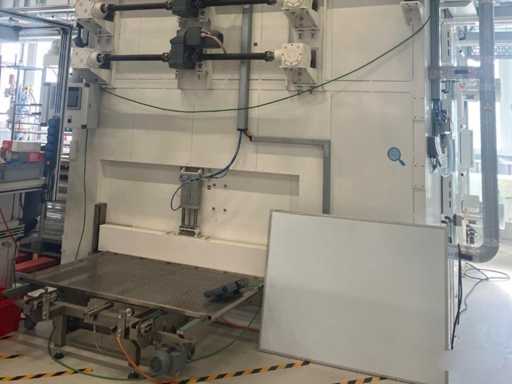

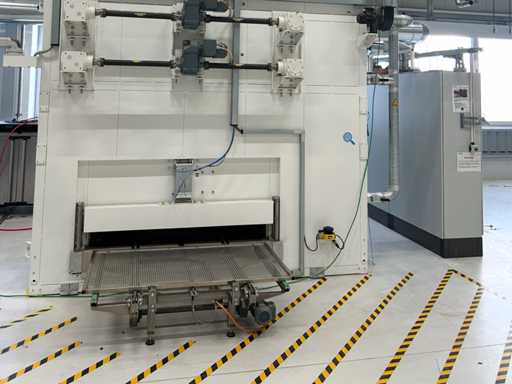

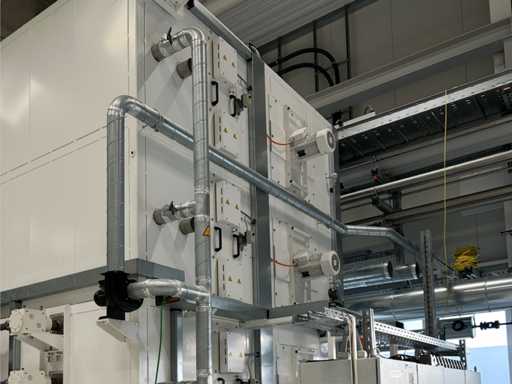

ELIOG PNO 80 Paternoster Ofenanlage – Teileerwärmung & Trocknung

Eliog PNO 80 Paternoster Ofenanlage – Teileerwärmung & Trocknung

Verwendungszweck:
Offen zum Erwärmen von Bauteilen, speziell für Kunststoff- oder Gummikomponenten.
Inklusive:

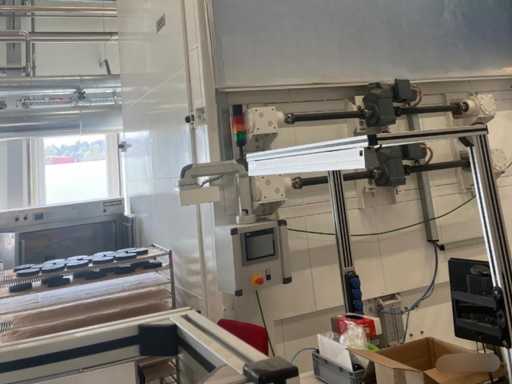

• Paternoster-Handlingssystem
• Steuer- und Schaltanlage

Die Anlage wurde 2017 aufgebaut und ab ca. 2022 nur noch gelegentlich genutzt.

Technische Daten:

• Baujahr: 2017
• Max. WT-Auflagefläche: 65 mm
• Nenntemperatur: 70 °C
• Arbeitstemperatur: 70–75 °C (bei 75 °C schaltet die STB-Sicherung ab)
• Durchlaufzeit (einstellbar): ca. 240 min
• Max. Anströmgeschwindigkeit: ca. 4 m/s
• Heizleistung: 72 kW
• Nennspannung: 3×400 V, 50 Hz
• Zuluft: Raumluft am Ofen
• Abluft: max. 850 m³/h
• Nutzraumabmessungen: 4780 × 2200 × 2250 mm
• Werkstückträger: 56 Stück (Stellplatzkapazität im Umlauf)
• Max. Gewicht je Werkstückträger: 0,3 kg
• Transporthöhe über Flur: 400 mm

Heizsystem:
• 3 kW / Heizkörper (Vorwärmung)
• 6 Heizkörper verteilt auf 4 Regelzonen (Gesamtleistung: 72 kW)

Gesamtabmessungen:
• Maschine (L×B×H): ca. 4425 × 5425 × 4980 mm • Raumbedarf: ca. 5012 × 3919,5 × 5000 mm
Gewichte:
• Ofenanlage: ca. 7.500 kg
• Schaltschrank: ca. 450 kg

Zubehör im Lieferumfang:

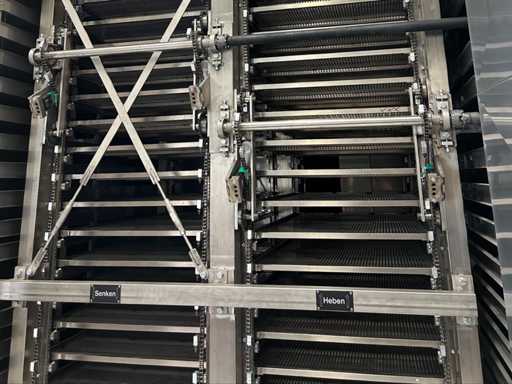

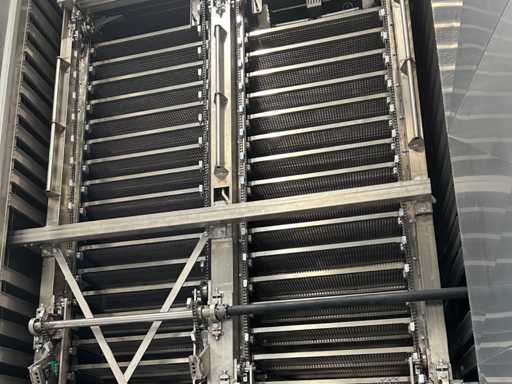

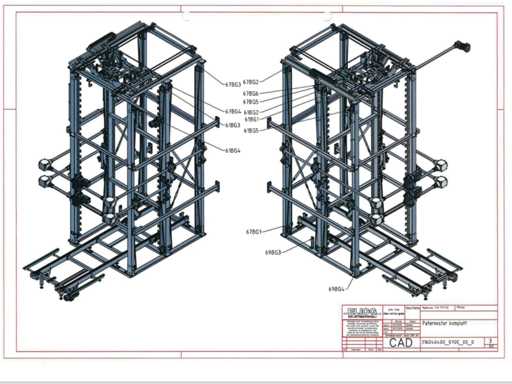

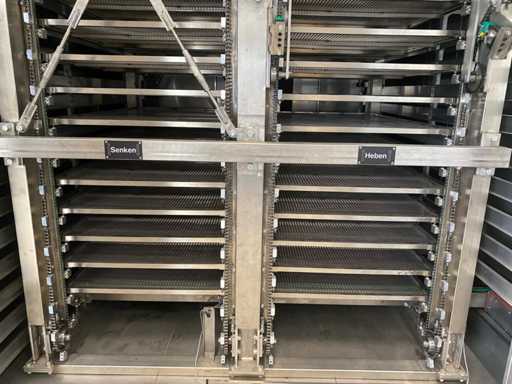

• Komplettes Paternoster-System mit 56 Edelstahl-Werkstückträgern

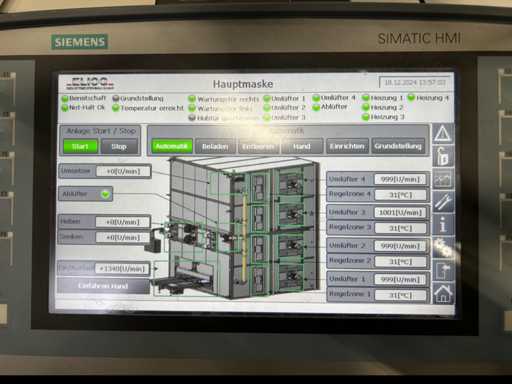

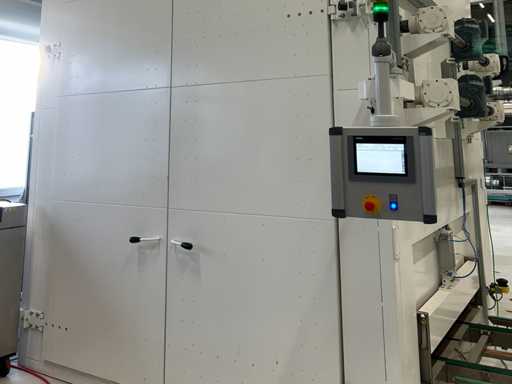

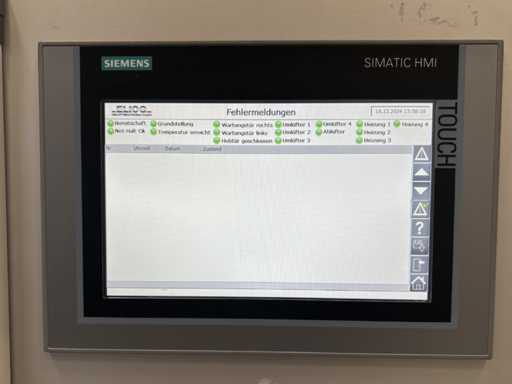

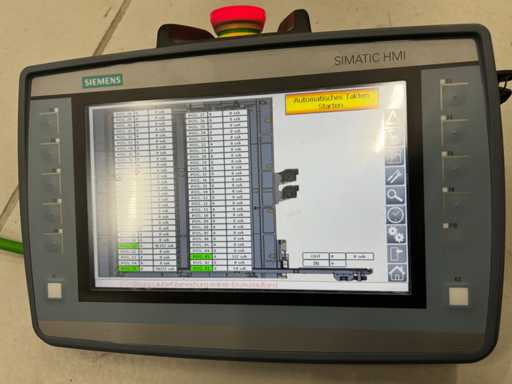

• Siemens SIMATIC HMI Bedienpanel

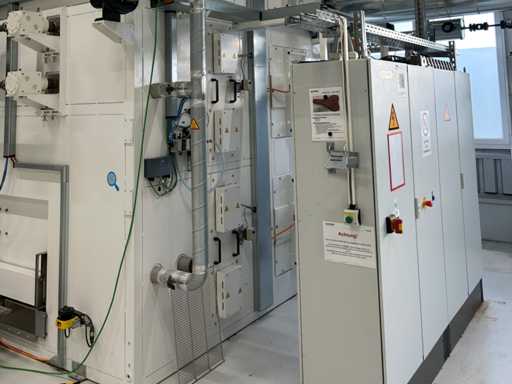

• Schaltschrank mit integrierter Steuerung

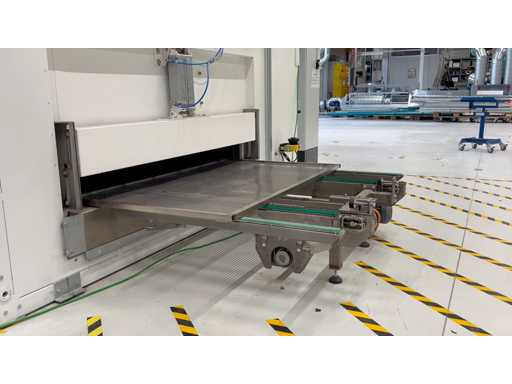

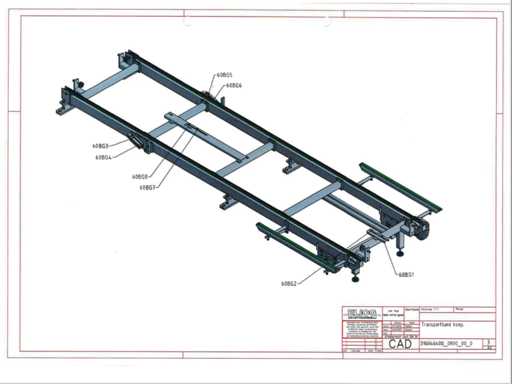

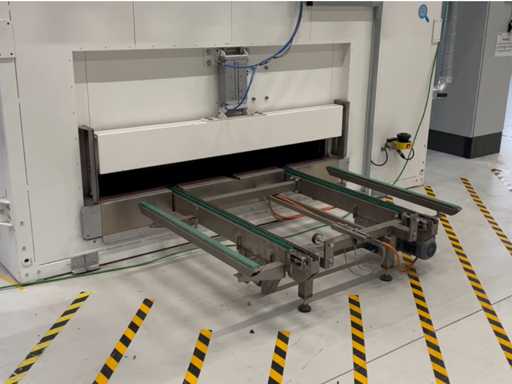

• Fördertechnik / Transportschlitten (vorderseitig montiert)
