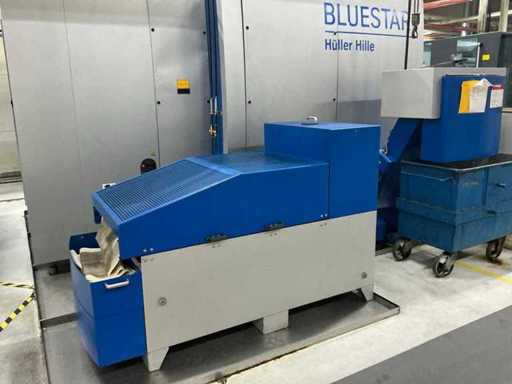

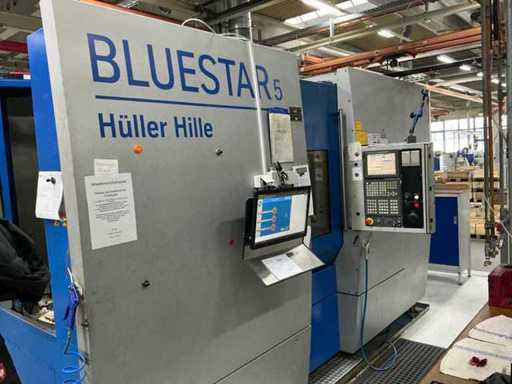

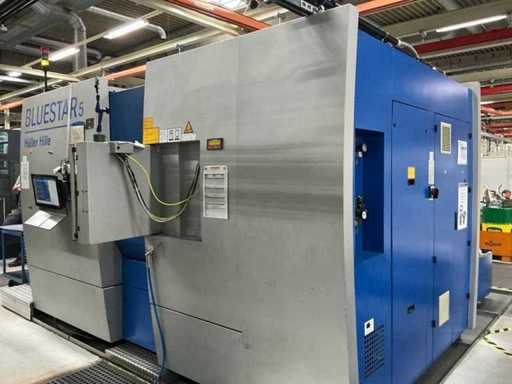

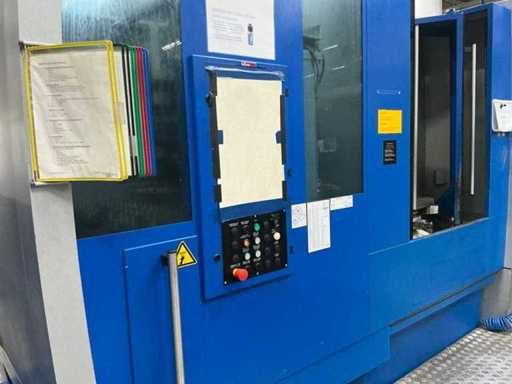

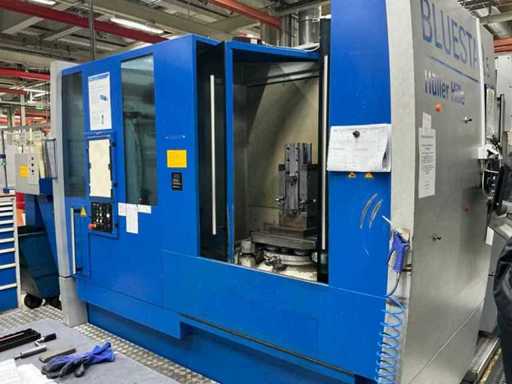

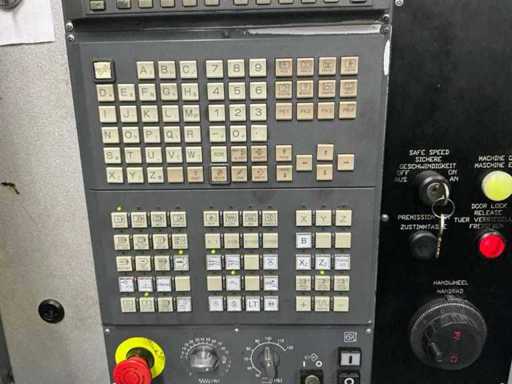

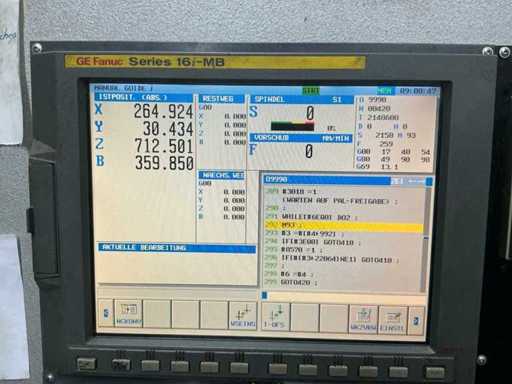

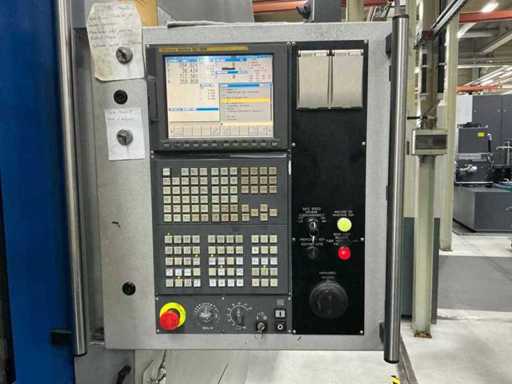

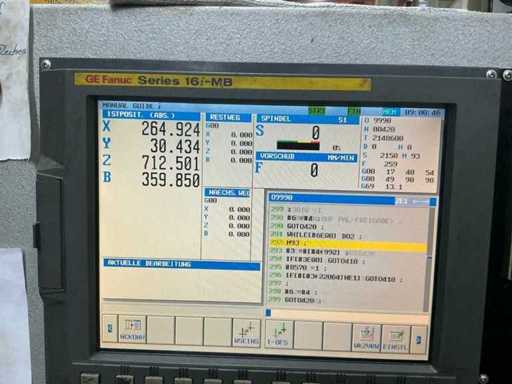

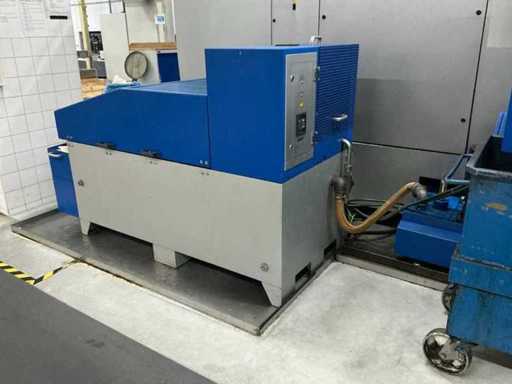

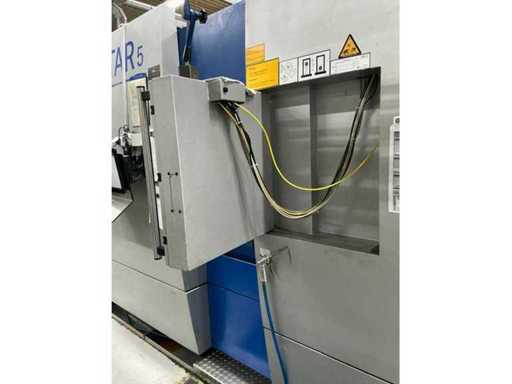

HÜLLER HILLE - Bluestar 5 - CNC Horizontale Maschinenzentren - 2005

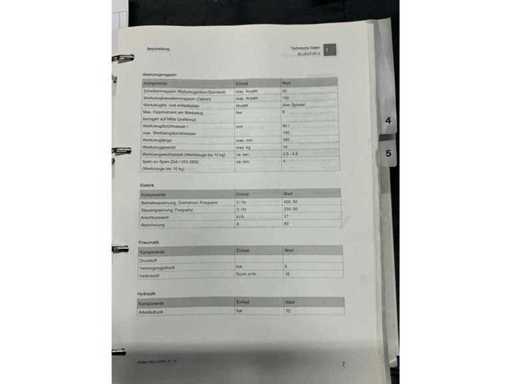

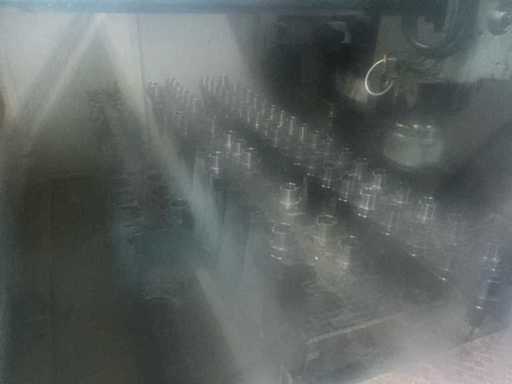

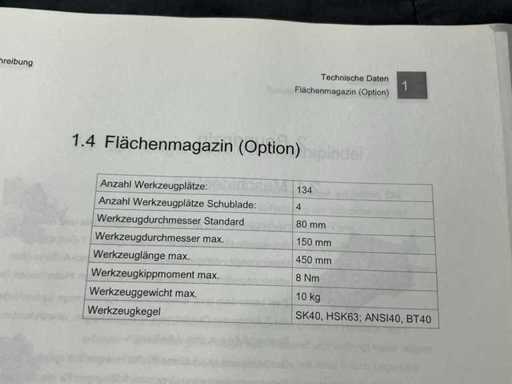

Werkzeugmagazin
Anzahl Werkzeugplätze: 120
Anzahl Werkzeugplätze Schublade: 4
Werkzeugdurchmesser Standard: 80 mm
Werkzeugdurchmesser max.: 150 mm
Werkzeuglänge max.: 450 mm
Werkzeugkippmoment max.: 8 Nm
Werkzeuggewicht max.: 10 kg
Werkzeugkegel: HSK63

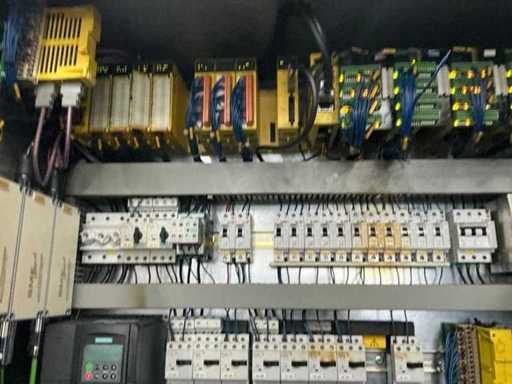

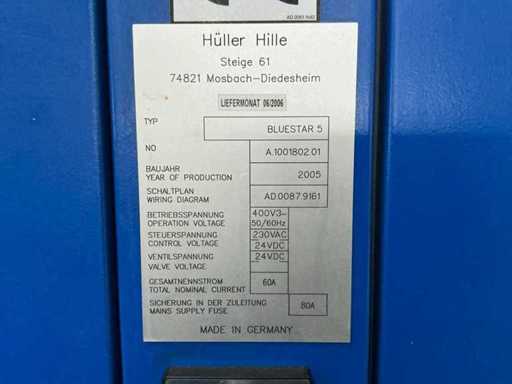

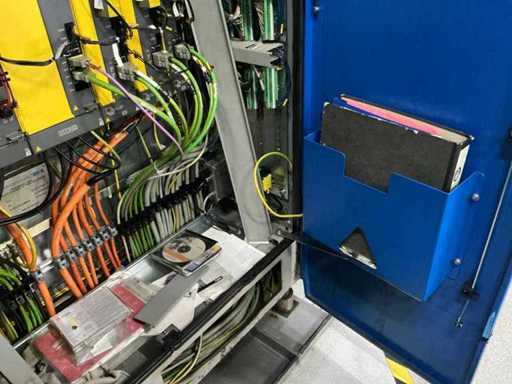

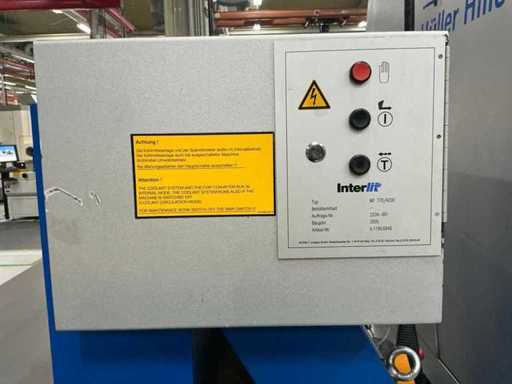

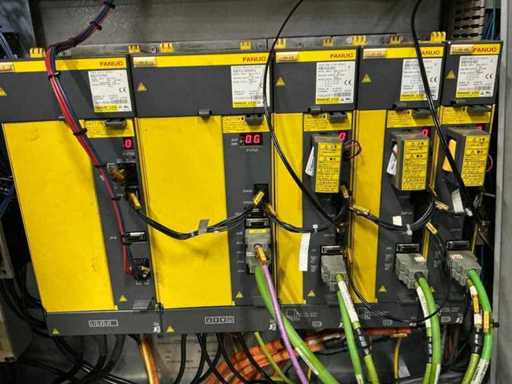

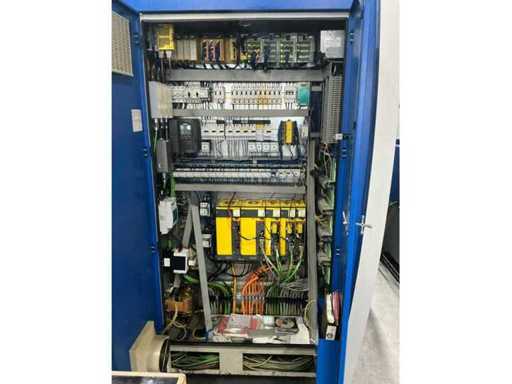

Elektrik
Betriebsspannung: 400 V
Frequenz: 50 Hz
Steuerspannung: 230 V / 50 Hz
Anschlusswert: 27 kVA
Absicherung: 80 A

Pneumatik
Versorgungsdruck: 6 bar
Verbrauch: 16 Nm³/h

Hydraulik
Arbeitsdruck: 75 bar

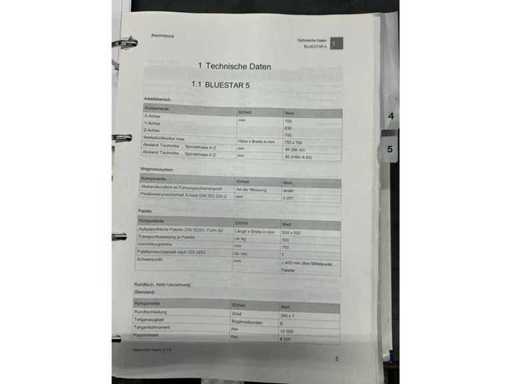

Arbeitsbereich
Werkstückkontur max. (H × B): 750 × 700 mm
Abstand Tischmitte – Spindelnase in Z: 85 mm

Wegmesssystem
Abstandscodiert im Führungsschienenprofil
Messart: direkt
Positioniersicherheit nach DIN ISO 230-2: 0,007 mm

Palette
Aufspannfläche Palette DIN 55201, Form A2: 500 × 500 mm
Transportbelastung je Palette: ca. 500 kg
Vorrichtungshöhe: 750 mm
Palettenwechselzeit nach VDI 2852: ca. 7 s
Schwerpunkt: < 400 mm über Palettenmittelpunkt

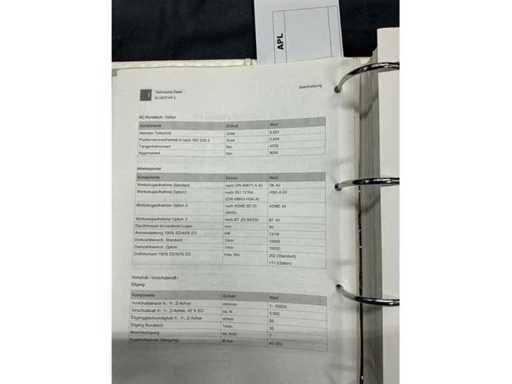

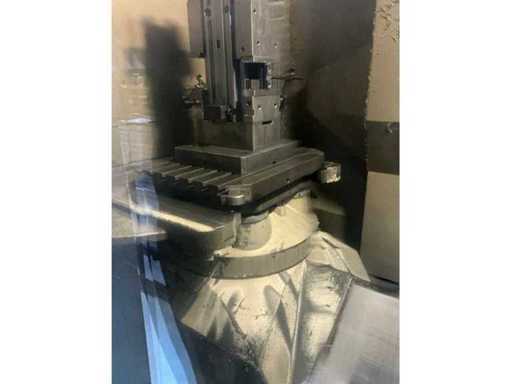

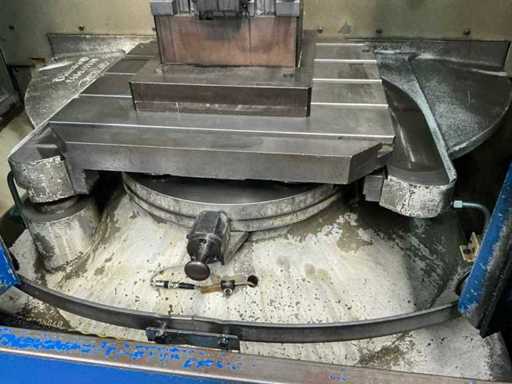

C-Rundtisch
Kleinste Teilung: 0,001°
Positioniersicherheit nach ISO 230-2: 0,004°
Tangentialmoment: 4.000 Nm
Kippmoment: 8.000 Nm

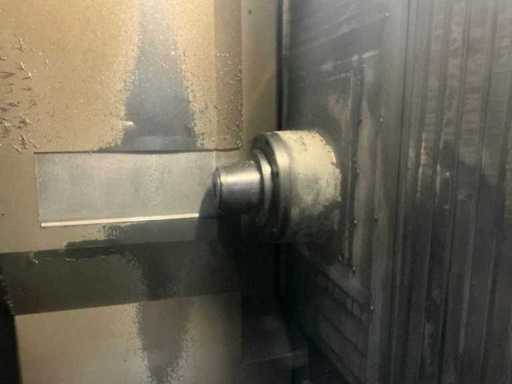

Arbeitsspindel
Werkzeugaufnahme: HSK A63 (DIN 69893)
Spindeldurchmesser vorderes Lager: 80 mm
Antriebsleistung (100% ED / 40% ED): 13 / 18 kW
Drehzahl: 15.000 1/min
Drehmoment (100% ED / 40% ED): 111 Nm

Vorschub / Vorschubkraft
Vorschubbereich: 1 – 50.000 mm/min
Vorschubkraft (40% ED): 5.000 N
Eilganggeschwindigkeit: 50 m/min
Beschleunigung: ca. 7 m/s²
Kugelrollspindel: Ø 40 mm (Steigung 20 mm)

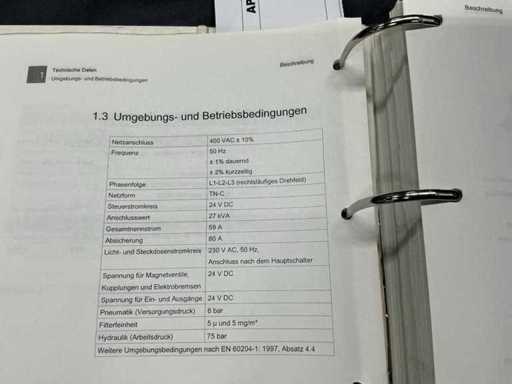

Umgebungs- und Betriebsbedingungen
Netzanschluss: 400 VAC ±10%
Anschlusswert: 27 kVA
Gesamtnennstrom: 59 A
Absicherung: 80 A


inklusive Nullpunktspannplatte mit Doppelspanner und Nullpunktplatte leer
