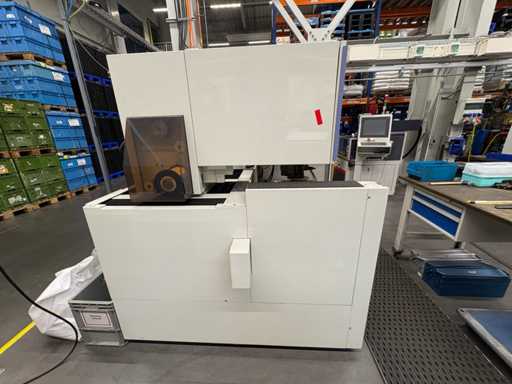

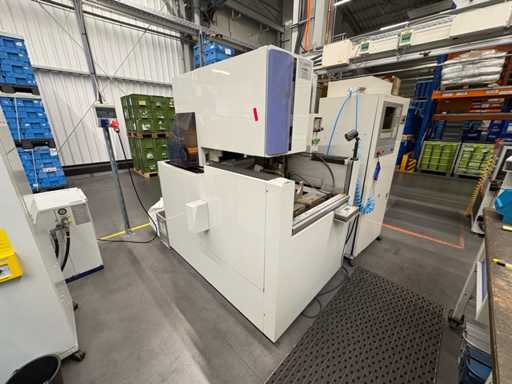

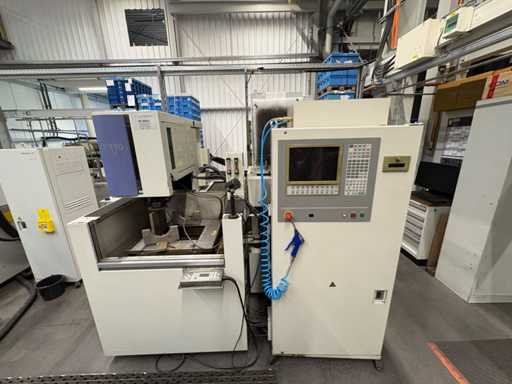

MITSUBISHI FX10 Drahterodiermaschine

Technische Daten

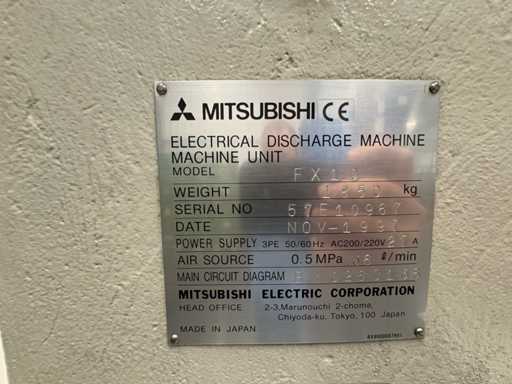

Hersteller: Mitsubishi Electric Corporation
Modell: FX10
Baujahr: November 1997
Seriennummer: 57E10967
Maschinengewicht: 1850 kg

Versorgung:
• 3-Phasen, 50/60 Hz
• AC 200/220 V
• Hauptsicherung: 27 A
• Druckluftbedarf: 0,5 MPa, ca. 36 l/min

Verfahrwege:
• X-Achse: ca. 350 mm
• Y-Achse: ca. 250 mm
• Z-Achse: ca. 200 mm
• U/V-Achsen: ±30–50 mm (modelltypisch)

Arbeitsbereich:
• Tischgröße ca. 600 × 400 mm
• Max. Werkstückgröße ca. 800 × 600 × 200 mm
• Max. Werkstückgewicht: ca. 500 kg
• Drahtdurchmesser: 0,1–0,3 mm

Ausstattung:

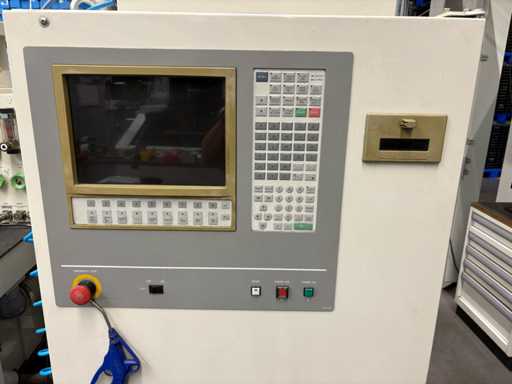

• Mitsubishi CNC-Steuerung mit Bildschirm und Tastaturpanel

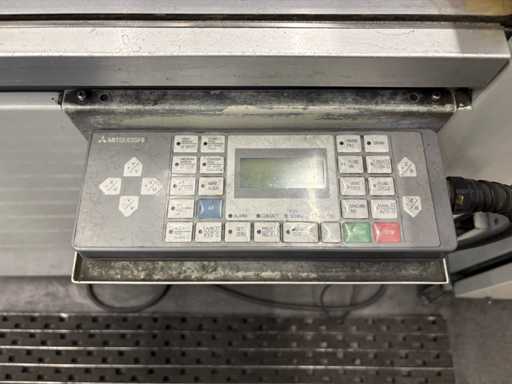

• Handbedienmodul für Achsensteuerung
• Integrierte Drahtspannvorrichtung
• Automatisches Draht Einfädel-/Neufädel-System

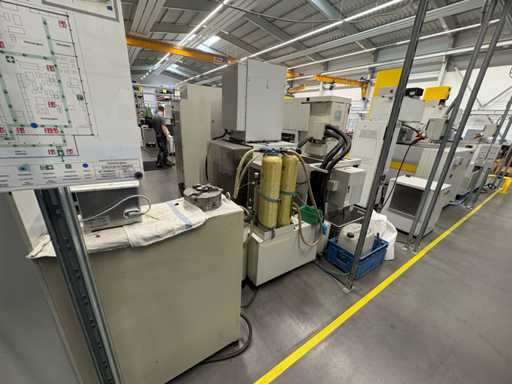

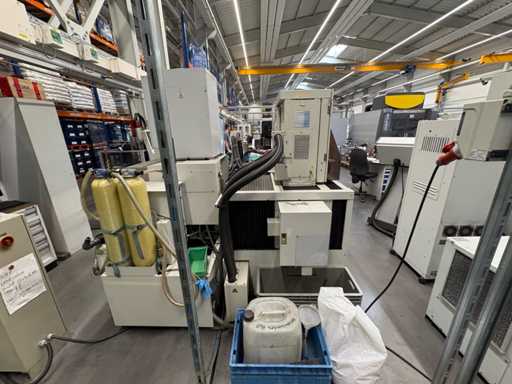

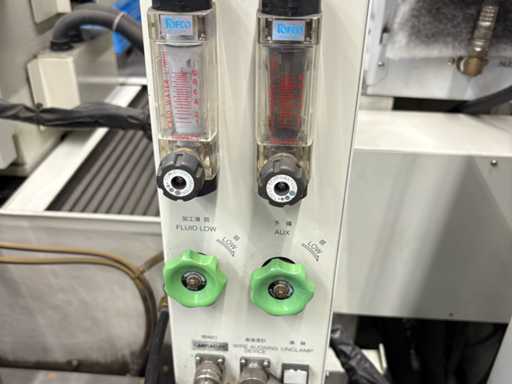

• Vollständige Dielektrikum-/Filteranlage

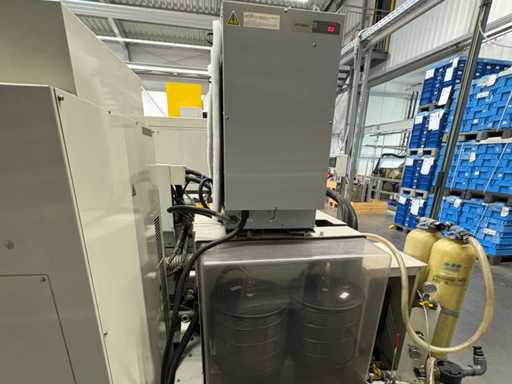

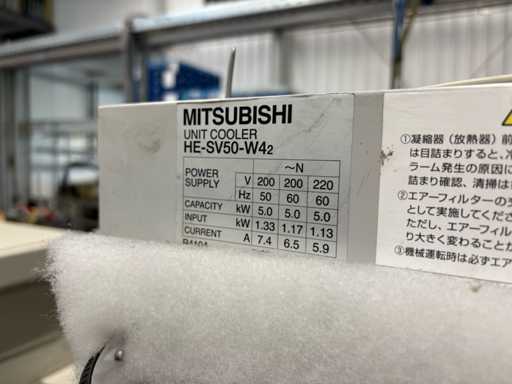

• Mitsubishi Kühlaggregat HE-SV50-W42 (5 kW Kapazität)
• Mehrstufige Wasserreinigung über Ionentauscherbehälter
• Transparente Abdeckung der Drahtführung
• Großzügiger Arbeitsbehälter mit Rasterplatte

Zustand:
• Voll funktionsfähig im laufenden Betrieb
• Saubere Führungen und Drahtführungskomponenten
• Kühlaggregat und Filtereinheit vollständig
• Steuerung und Bedieneinheiten intakt
• Normale altersgemäße Gebrauchsspuren
