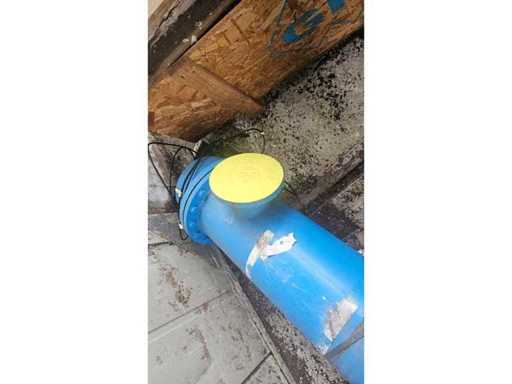

SCHIFFSERN Rohr-Wärmetauscher

Wärmetauscher – Technische Spezifikationen

Allgemeine Daten:
Gesamtvolumen: ca. 300 L
Nominaler Durchmesser: ca. DN250

Röhrenseite (RS):
Lautstärke: 60 L
Temperaturbereich: -10 bis 165 °C
Druck: ca. 16 bar

Schalenseite (MS):
Volumen: 65 L
Temperaturbereich: -10 bis 110 °C
Druck: ca. 10 bar

Dehnungsfuge:
Maximaldruck: 0,9 MPa (ca. 9 bar)
Bewegung: ±6,5 mm

Beschreibung:
Industrieller Wärmetauscher, der für den Betrieb unter mittlerem bis hohem Druck und Temperaturbedingungen ausgelegt ist. Die Einheit verfügt über separate Rohr- und Schalenschaltungen mit definierten thermischen und druckbezogenen Grenzen sowie über eine Dehnungsfuge zur Ausgleichung der thermischen Ausdehnung und mechanischer Belastung während des Betriebs.
