Heyligenstaedt - Horizontale draaibank

Algemene beschrijving

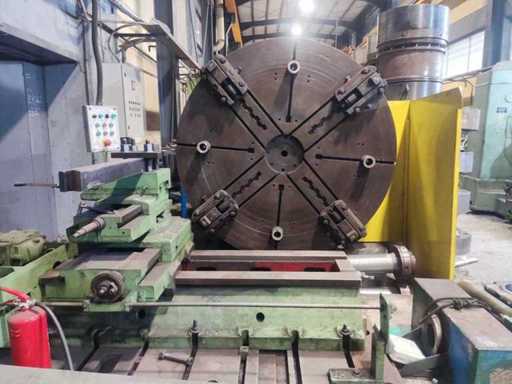

Zware frontplaatdraaibank vervaardigd door HEYLIGENSTAEDT, Duitsland. Ontworpen voor precisiedraaien, het richten en boren van grote ringen, schijven, assen en andere oversized werkstukken die de capaciteit van conventionele draaibanken overtreffen. De machine is uitgerust met een grote frontplaat, een zware affuit en is gemoderniseerd met een Schneider Electric frequentieaandrijving.

Technische details
Fabrikant: HEYLIGENSTAEDT
Model: Niet geïdentificeerd
Machinetype: Zware draaibank
met voorplaat Jaar: Niet bevestigd

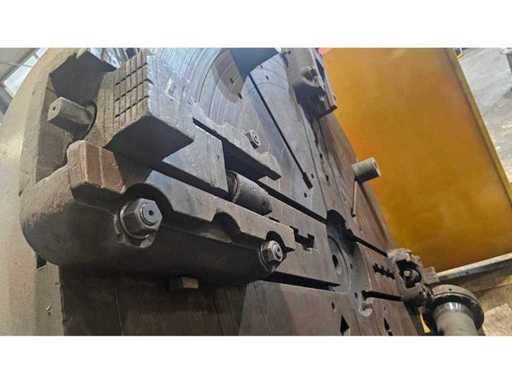

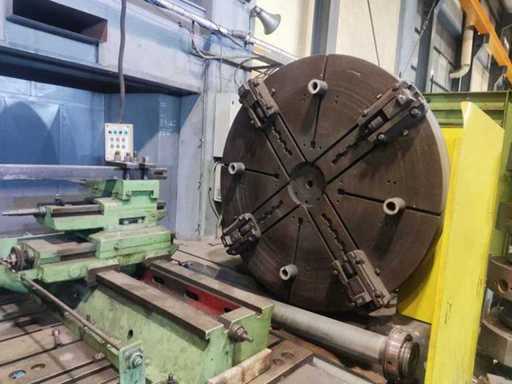

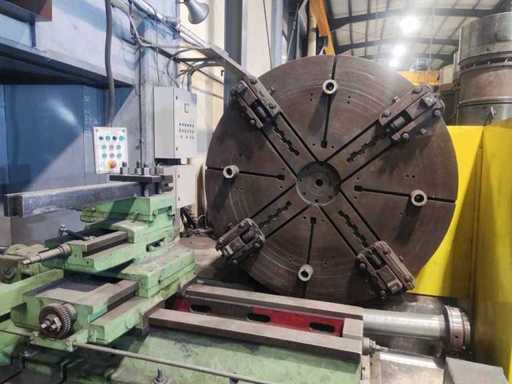

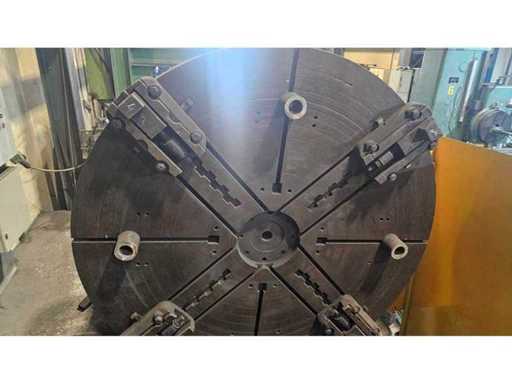

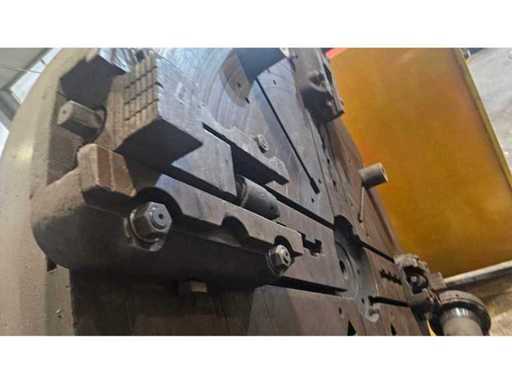

Grote frontplaat: ongeveer 2.500 mm diameter

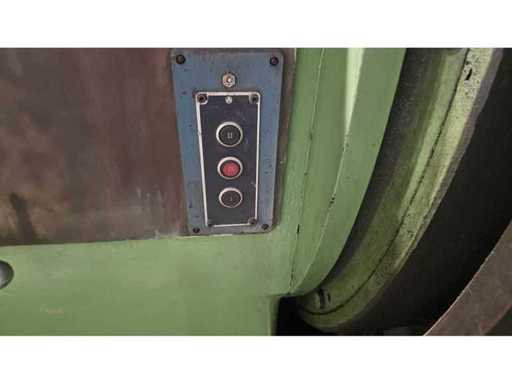

Conventionele handmatige bediening

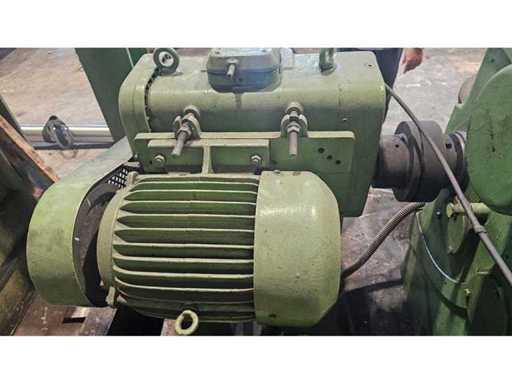

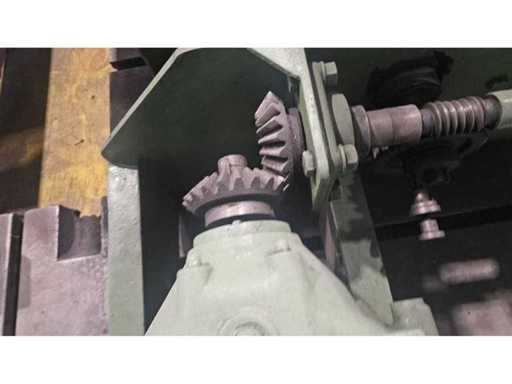

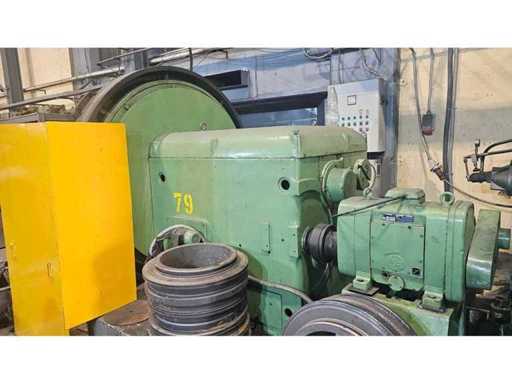

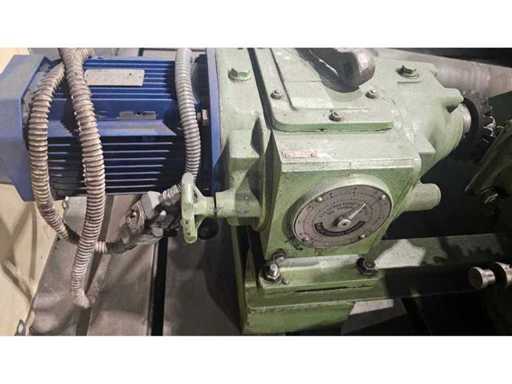

Mechanische variabele snelheidsaandrijving: P.I.V. Antrieb Werner Reimers K.G., variant MRHC 23
Uitrusting nr.: 29946061
Oliecapaciteit (P.I.V. aandrijving): ongeveer 5,5 L

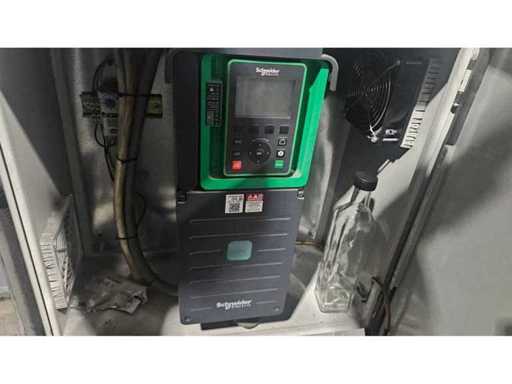

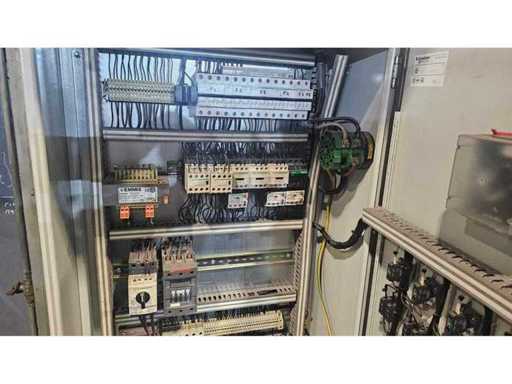

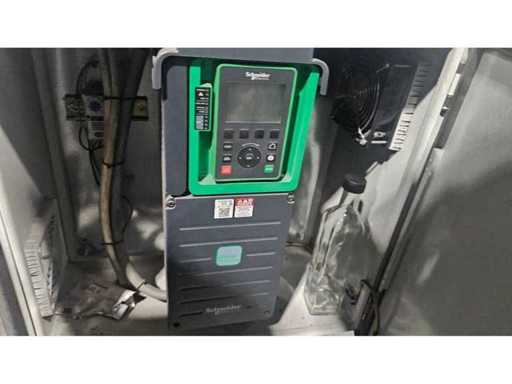

Variabele frequentie-aandrijving: Schneider Electric Altivar 630 (ATV630D11N4), 11 kW

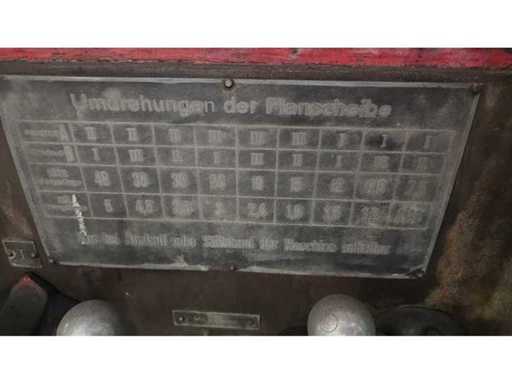

Originele Duitse spilsnelheids- en voedingstabellen

Staat

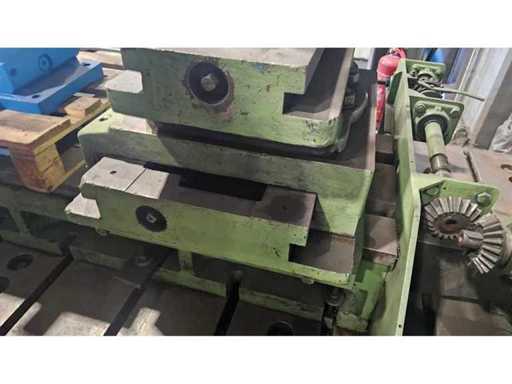

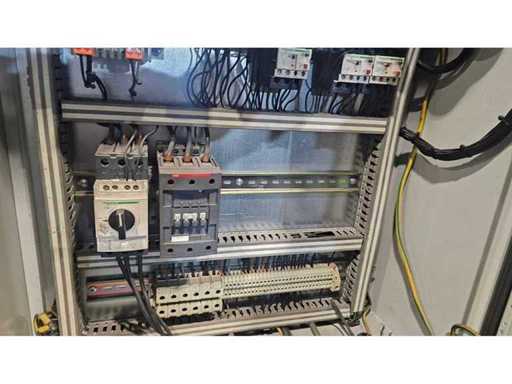

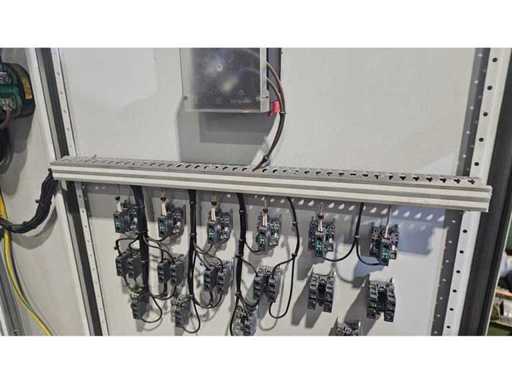

Goede industriële gebruikte staat. De machine is compleet met kopstuk, karetje, staartstuk en een grote frontplaat. Het elektrische systeem is geüpgraded met een Schneider Electric Altivar 630 frequentieomvormer. Normale cosmetische kleding is zichtbaar. De nauwkeurigheid van de machine en de operationele status zijn niet getest.

Afmetingen
Lengte: ongeveer 9.000 mm
Breedte: ca. 3.000 mm
Hoogte: ongeveer 2.800 mm
Gewicht: ongeveer 28.000 kg
