Robofact - Zautomatyzowana linia montażu i obsługi robotycznej - 2024

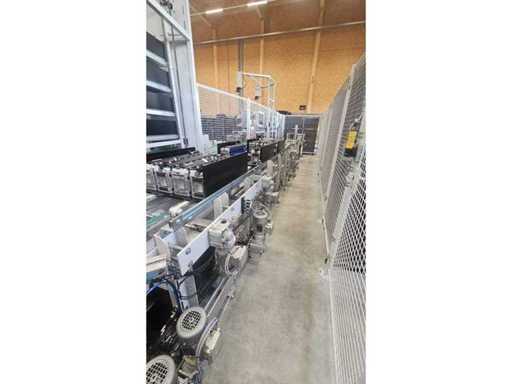

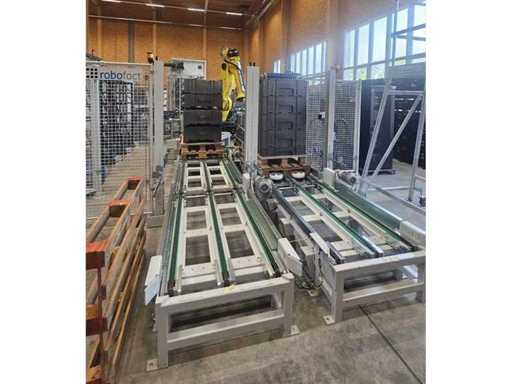

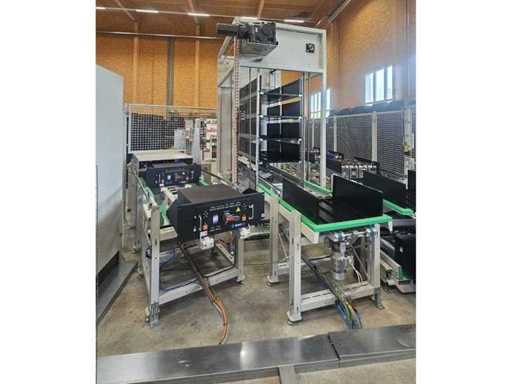

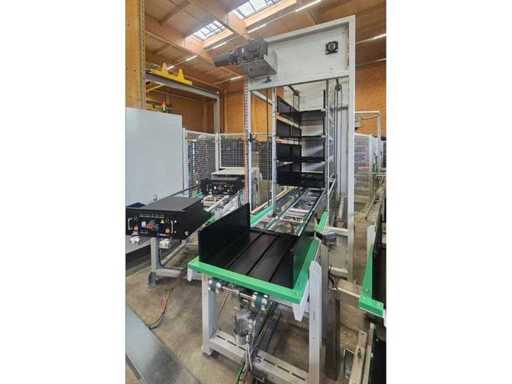

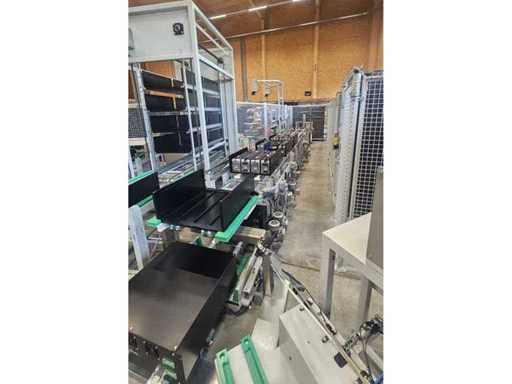

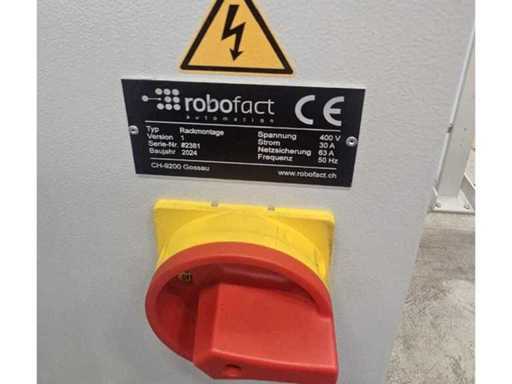

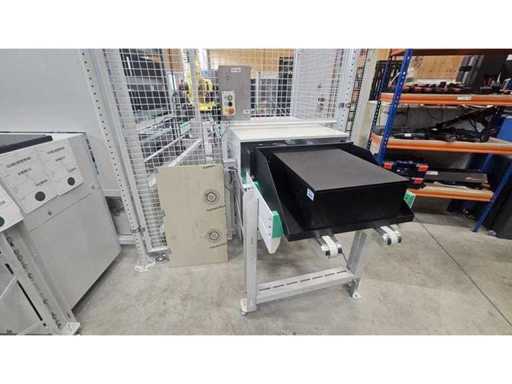

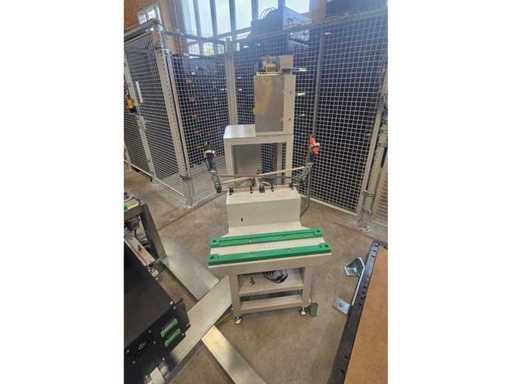

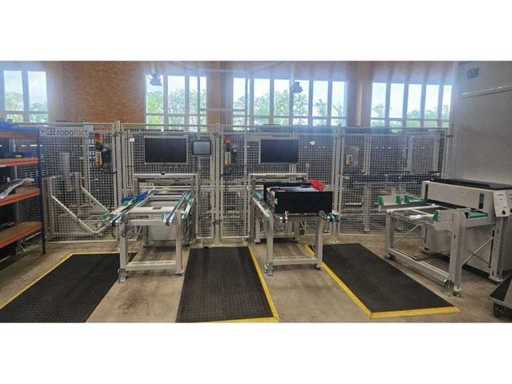

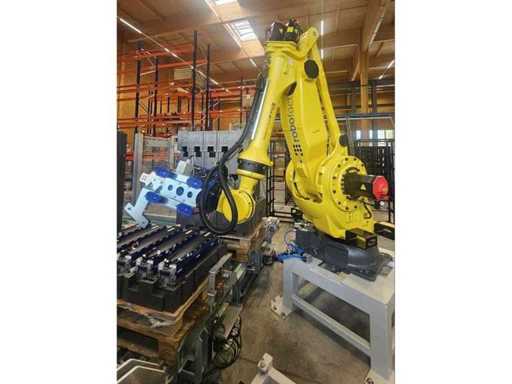

1. Aplikacja Automatyczna obsługa i montaż modułów baterii, pakietów, skrzynek HV, płyt nośnych i regałów System montażu racków z nazwą linii (rackmontage) Rok produkcji 2024 Numer sseryjny #2381 2. Robofakt producenta / integratora Napięcie 400 V Obecne 30 A Główny bezpiecznik 63 A Częstotliwość 50 Hz 3. Charakterystyka Masa całkowita systemu 12 203,457 kg 4. Chwytaki i narzędzia na końcach ramion Nr chwytaczy 2 Automatyczna wymiana narzędzi Tak Chwytak 1 Dla poszczególnych modułów, warstw separatorowych i płyt dolnych Zintegrowana kamera wizualna zintegrowana Gripper 2 Do kompletnego pakietu baterii i skrzynki HV Dedykowana stacja chwytaka Magazyn chwytaczy 5. System przepływu i transportu materiałów Obsługa modułów i palet System przenośników paletowych Przenośnik łańcuchowy (pojemność: 3 palety) Przenośnik rolkowy z przenosem krzyżowym Przenośnik wyładunku pustych palet Przenośnik podawający z wieloma płytami dolnymi System podnoszenia do podawania komponentów Obsługa HV Box Dedykowany przenośnik HV-box 6. Stacje robocze i funkcje produkcyjne Stacja testowa modułu Zestaw testowy oparty na cylindrach Interfejs testowy do testera GBM-3300 Manualne stacje robocze 2 Wysokość robocza ok. 800 mm Skanowanie kodów kreskowych Skaner ręczny + skaner stały Etykietowanie Dedykowana drukarka etykiet z aplikatorem Profil aplikatora etykiet do 400 mm 7. System sterowania i automatyzacji Marka PLC Siemens Typ procesora PLC 1515F-2 PN Panel HMI TPL 1200 Lokalizacja HMI Zainstalowana w drzwiach szafki elektrycznej Obsługiwane zarządzanie przepisami Zintegrowana śledzowalność kodów kreskowych Obsługiwane zarządzanie użytkownikami Tryby pracy Automatyczne + Manualne 8. Wizja, śledzenie i dane System kamer Tak Śledzenie kodów kreskowych Tak. Skanery ręczne Tak Stałe skanery Tak Śledzenie produktu Tak. Licznik figur Tak Monitorowanie czasu cyklu Tak. Monitorowanie godzin pracy Tak. Archiwum wiadomości Tak 9. Usługi i warunki eksploatacji Zasilacz elektryczny 400 V / 30 A Główny bezpiecznik 63 A Sprężone powietrze ISO 8573-1 czyste, suche, bezolejowe powietrze Ciśnienie robocze 6 barów Temperatura otoczenia 10–40°C Maksymalna temperatura szafy 40°C
