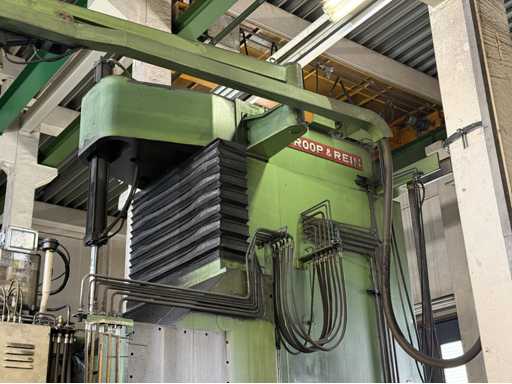

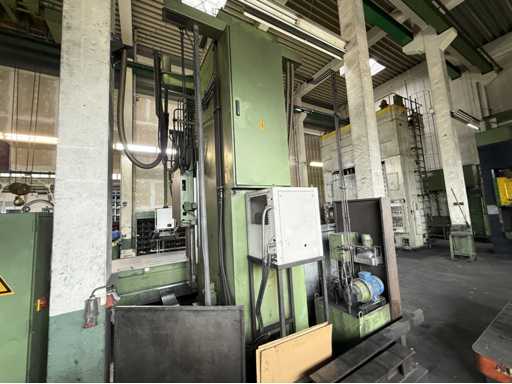

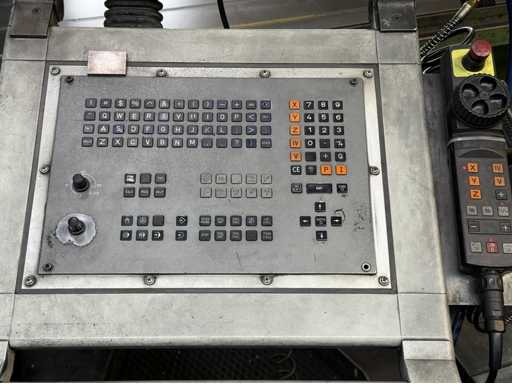

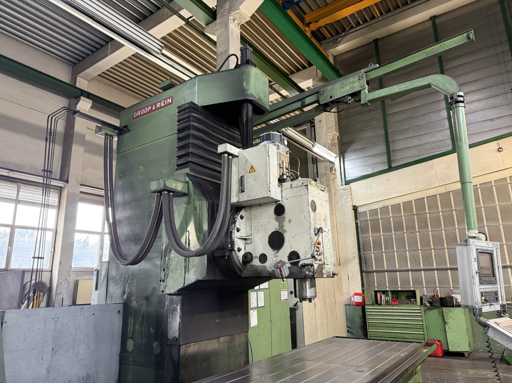

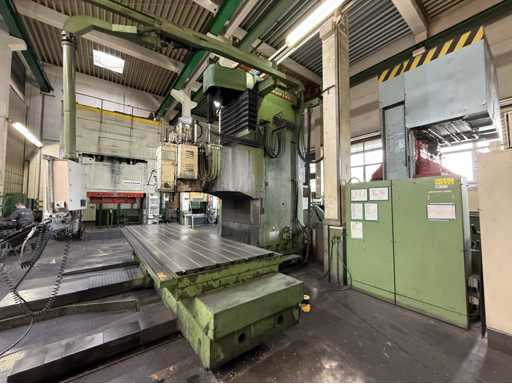

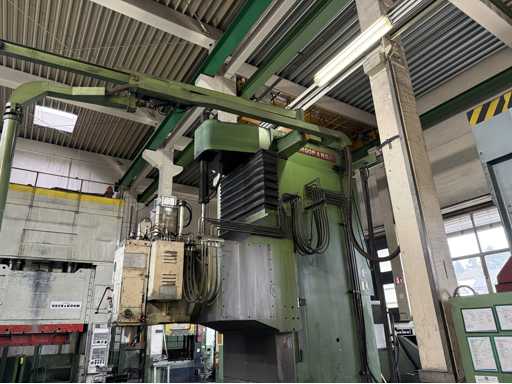

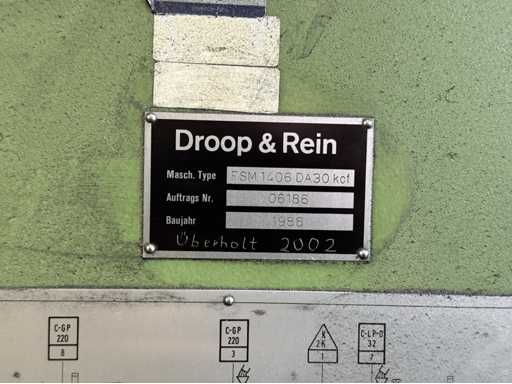

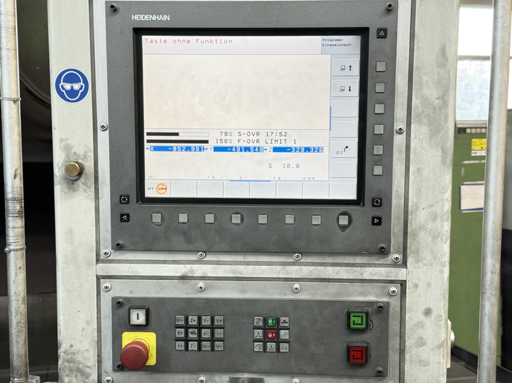

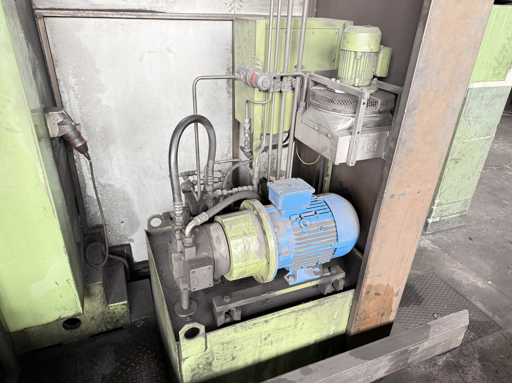

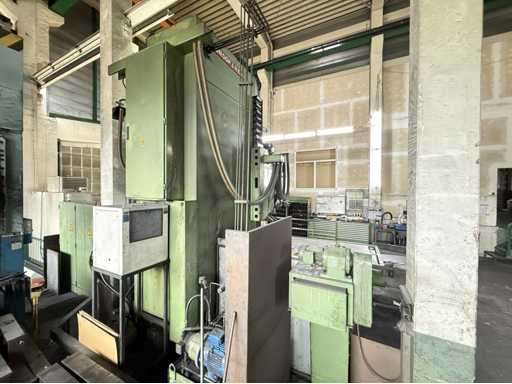

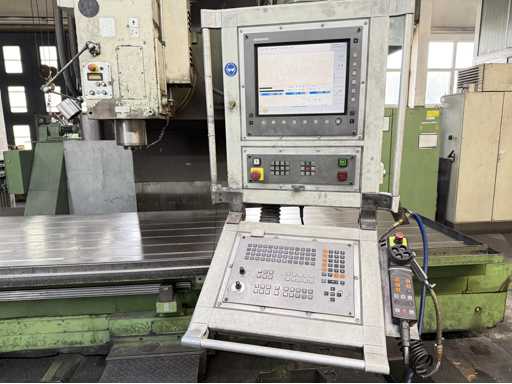

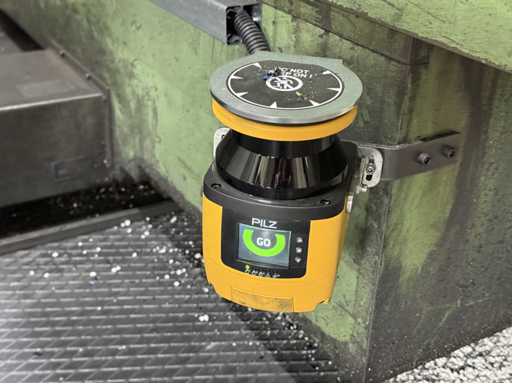

Fresatrice verticale per copiare DROOP & REIN

4. Dimensioni principali

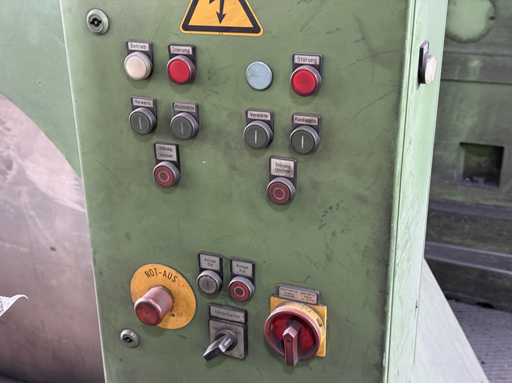

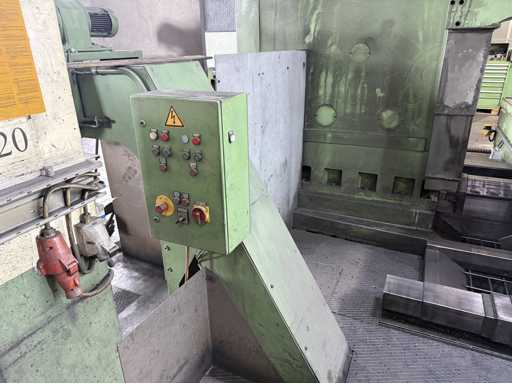

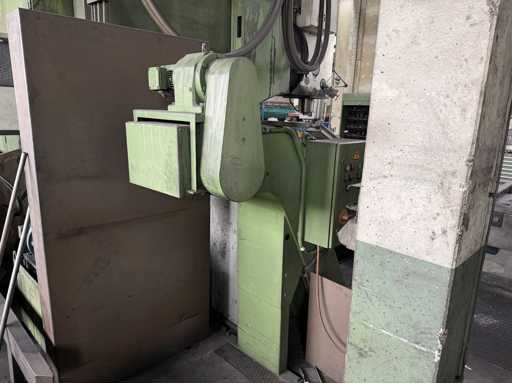

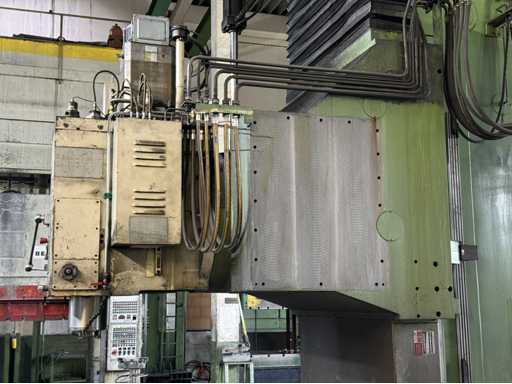

unità di frenatura

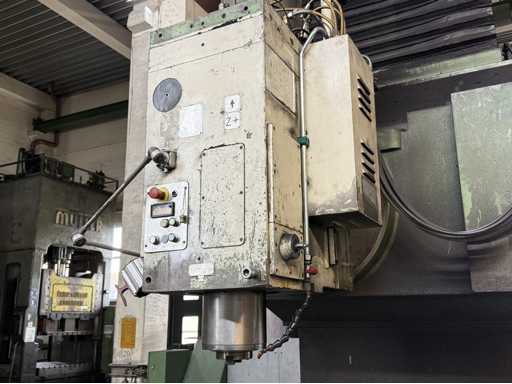

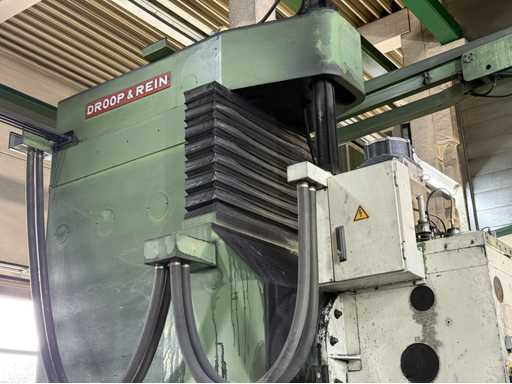

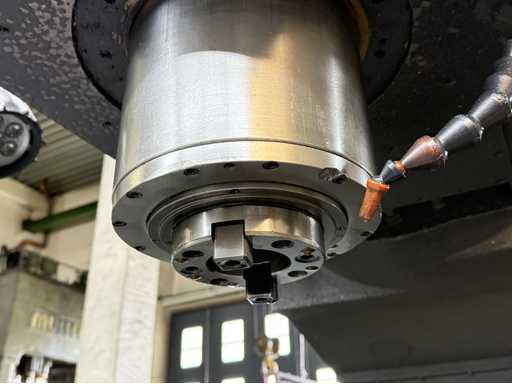

• Diametro del mandrino sul cuscinetto anteriore: 130 mm
• portautensili,
  Stretta ripida: 50
• Diametro della guanica del mandrino di fresatura: 230 mm
• Regolazione della manica del mandrino di fresatura: 200 mm
• Velocità del mandrino di fresatura: 80 – 3150 ^min-1
• Potenza di trasmissione: 30 kW
• Raggio: 1500 mm
• Girevole: ±45°
• Distanza del muso del mandrino da frenatura da tavolo: 250 – 1500 mm

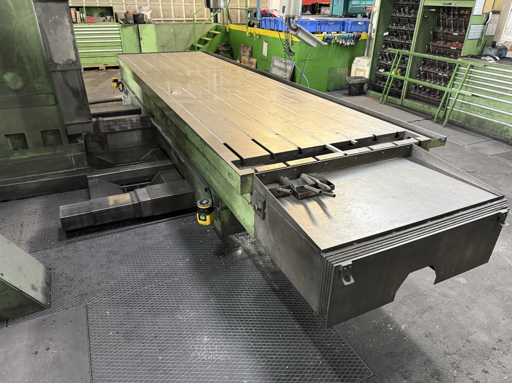

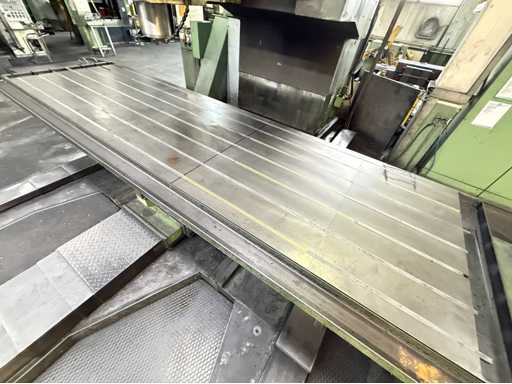

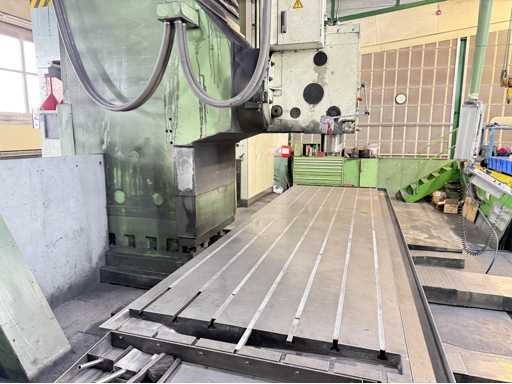

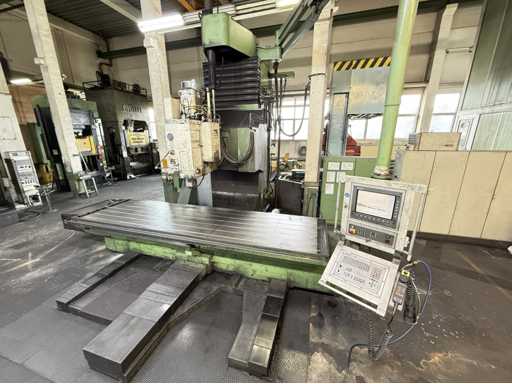

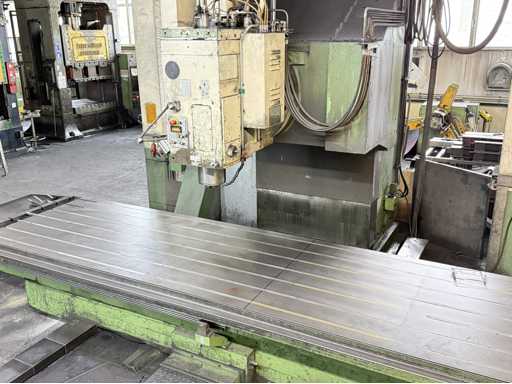

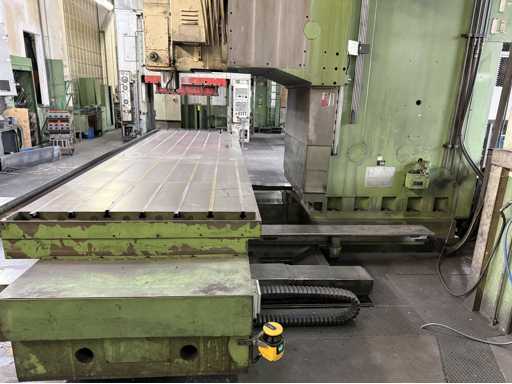

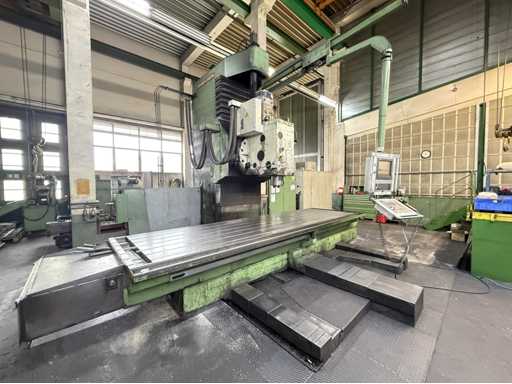

Tavolo di serraggio

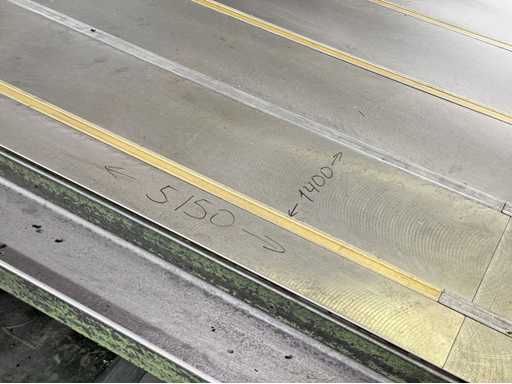

• Superficie di serraggio del pezzo da lavoro: 3000 × 1400 mm
• Lunghezza: 5155 mm
• Larghezza: 1400 mm
• 7 fessure a T:
  • Scanalatura centrale per raddrizzare: 22 H7 mm
  • Altri slot a T: 22 M11 mm
• Spaziatura per fessure a T: 200 mm
• Capacità massima di carico del tavolo: circa 10.000 mm

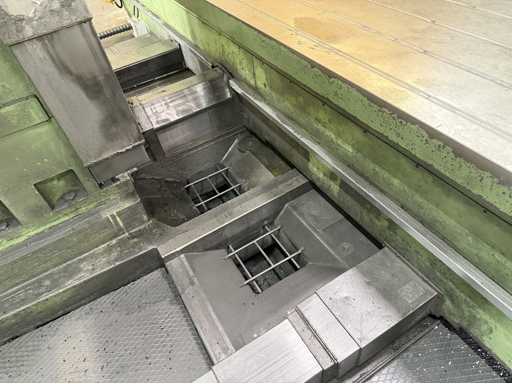

Dislocamenti

• Asse X: 2400
• mm Asse Y: 1400 mm
• Asse Z: 1250 mm
