FRUILMAC/CURSAL - IDRAMAT - Linie mit Sägeautomaten, Bandvorschub und Formatiermaschine, Zapfenfräsmaschine, Zapfenanleger - 2016

Maschinen:

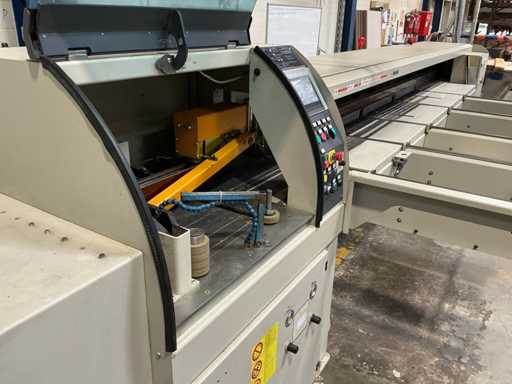

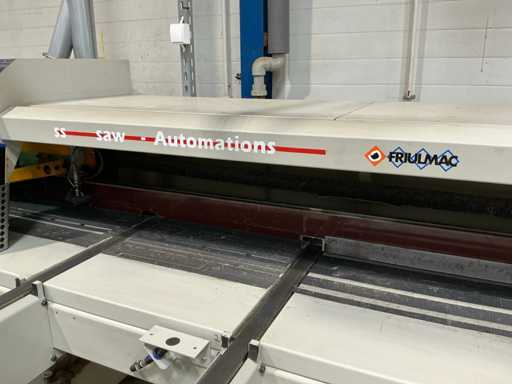

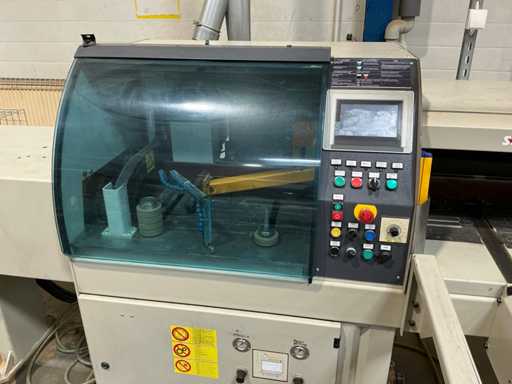

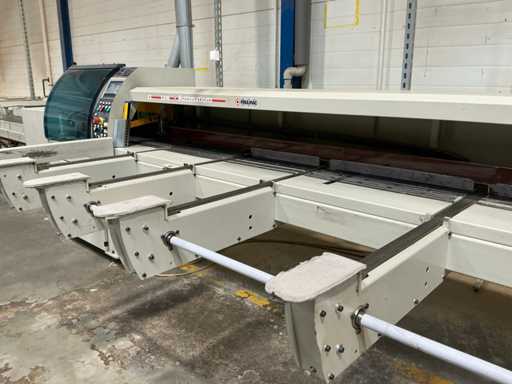

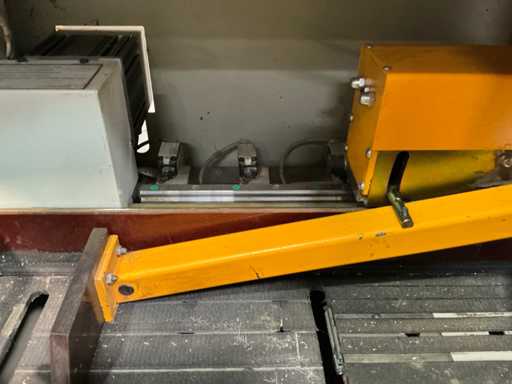

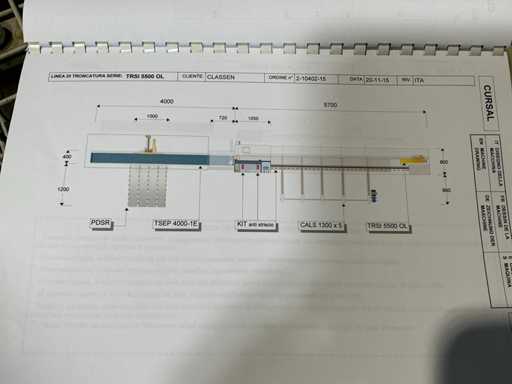

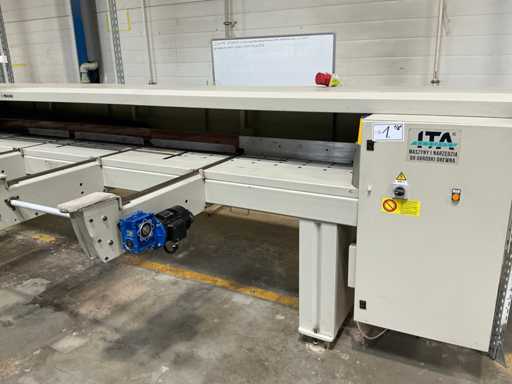

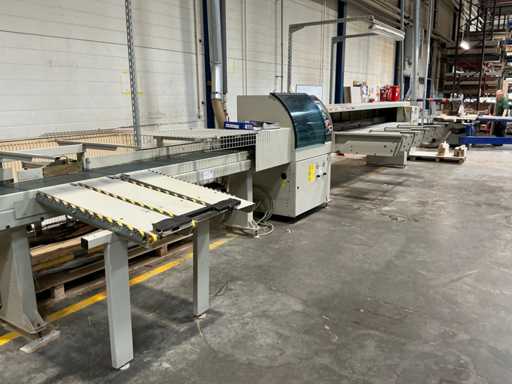

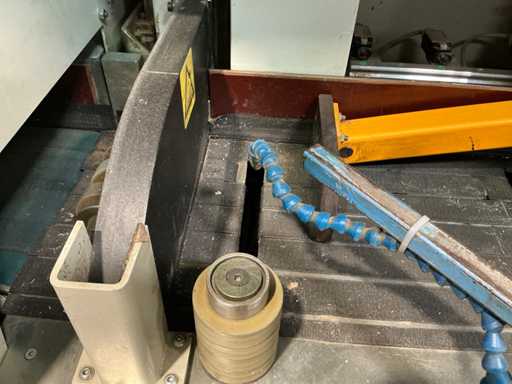

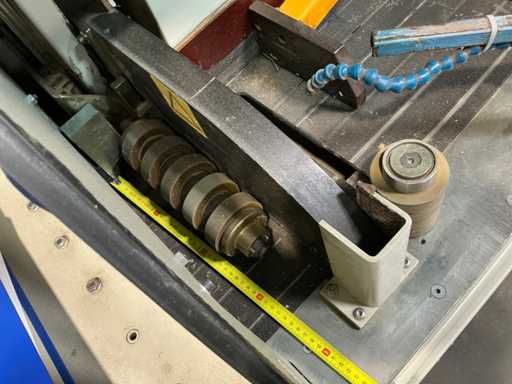

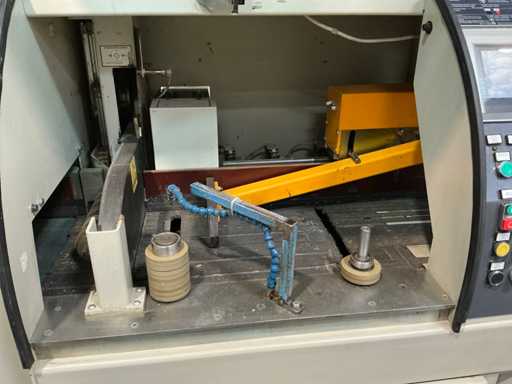

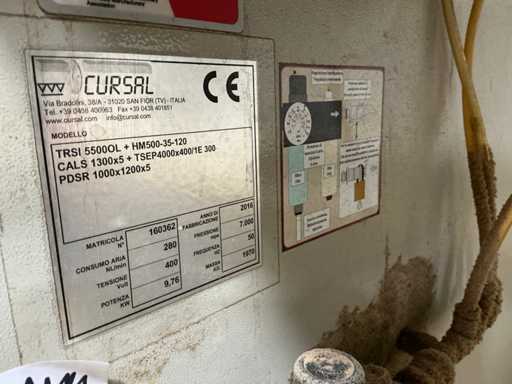

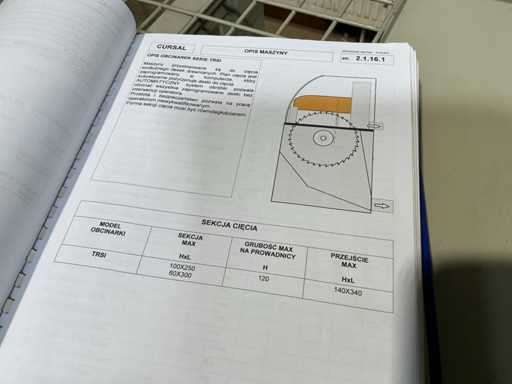

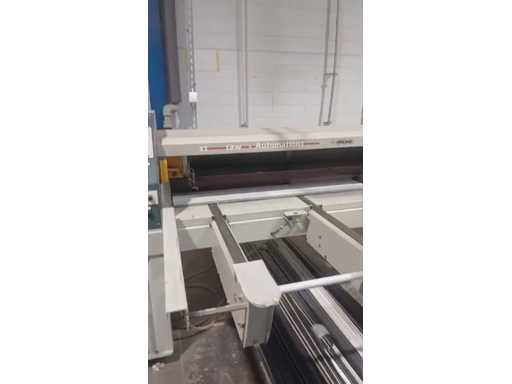

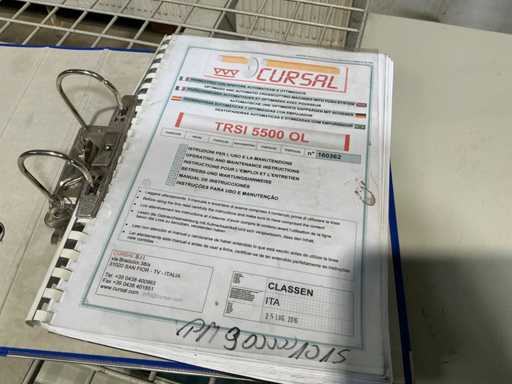

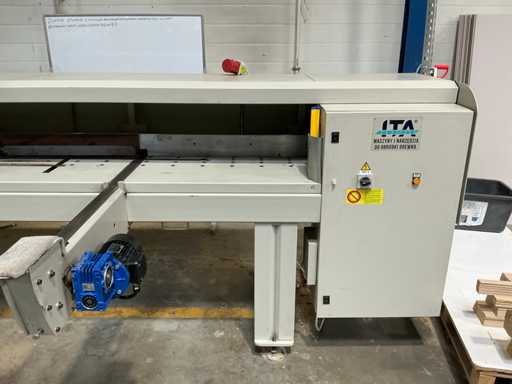

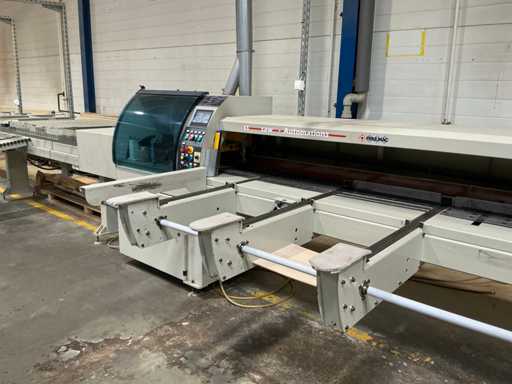

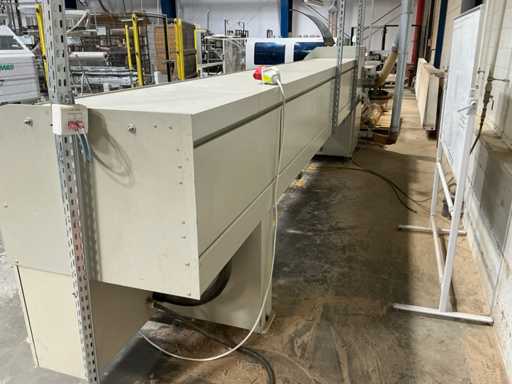

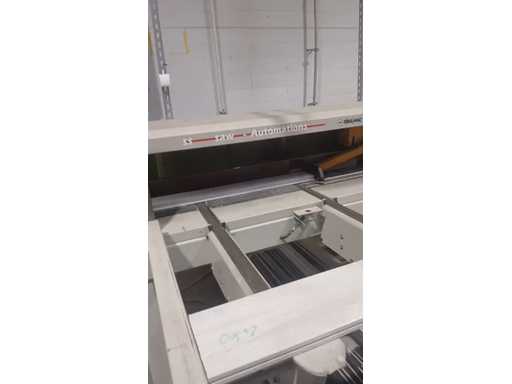

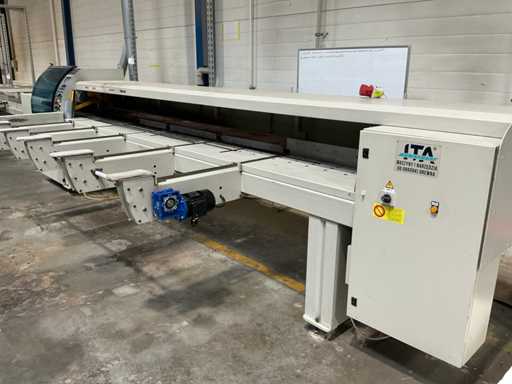

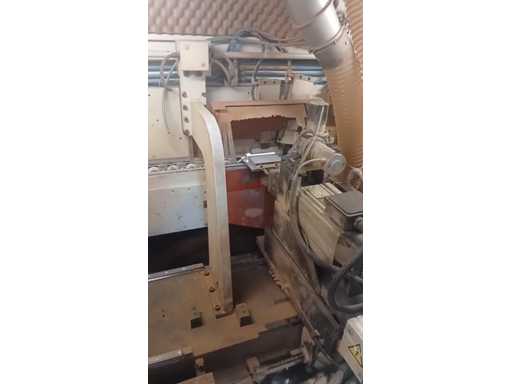

1.- Cursal TRSI - Automatische Hochgeschwindigkeits-Kappsäge

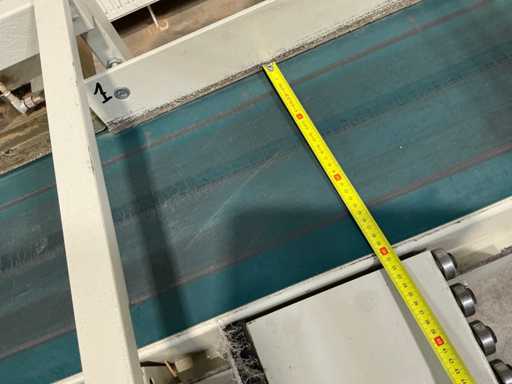

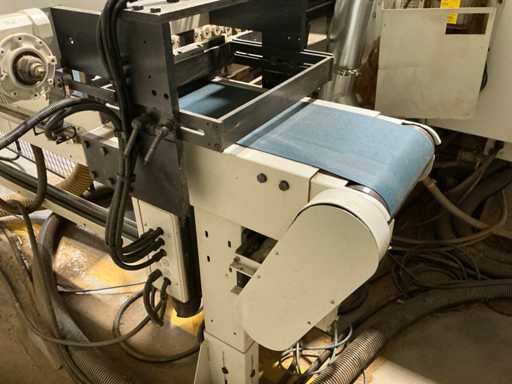

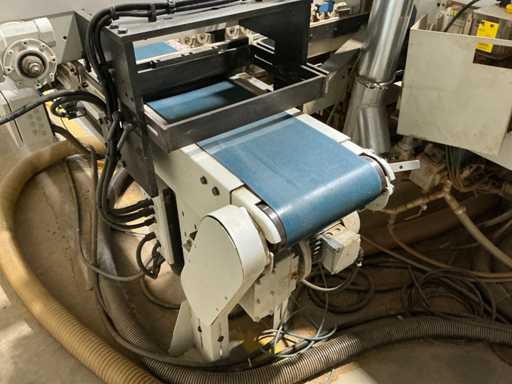

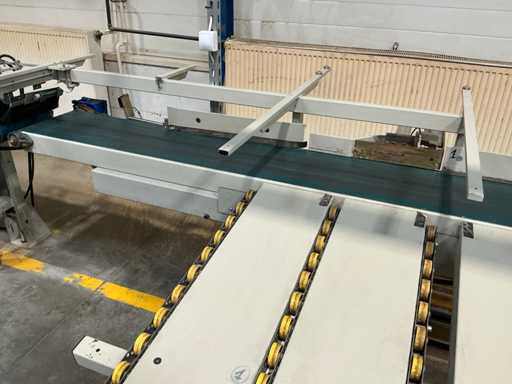

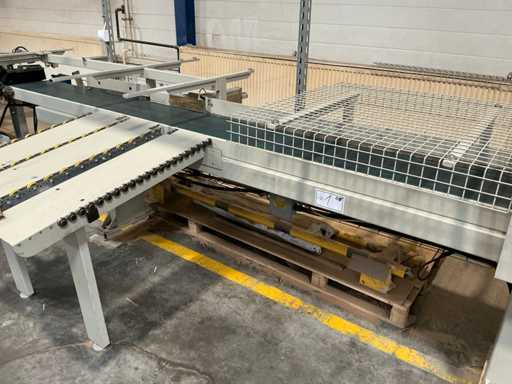

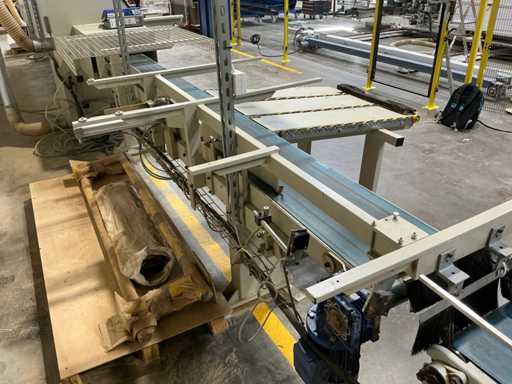

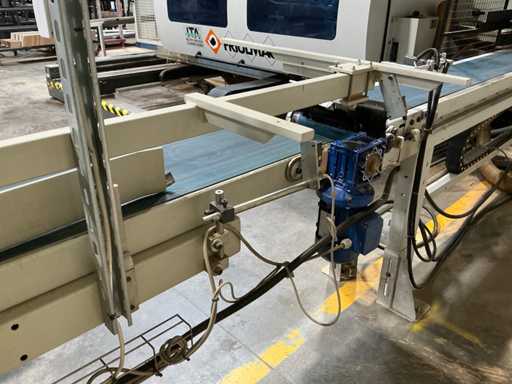

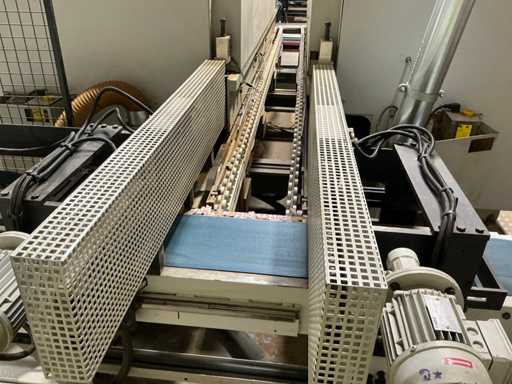

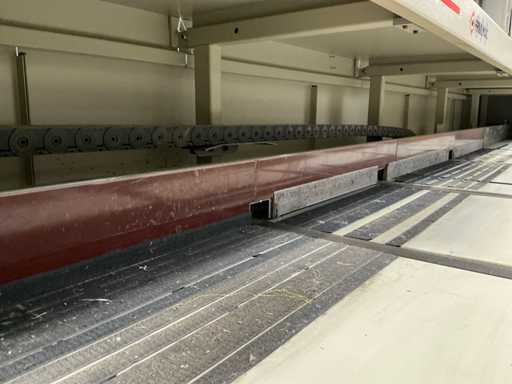

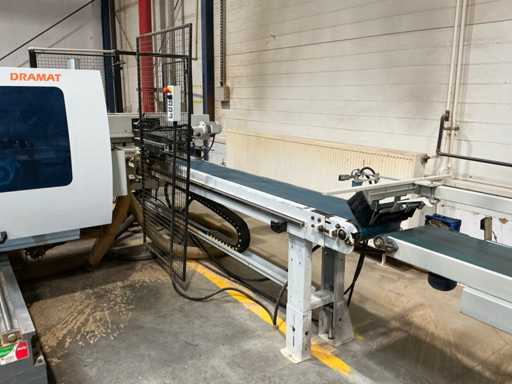

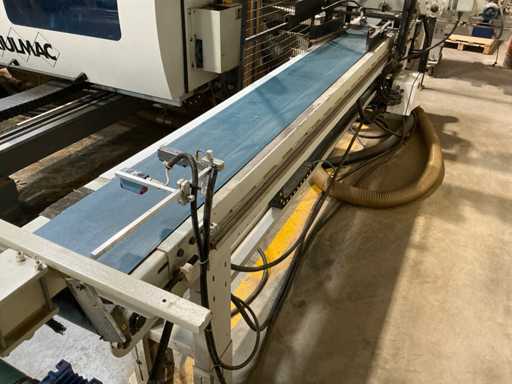

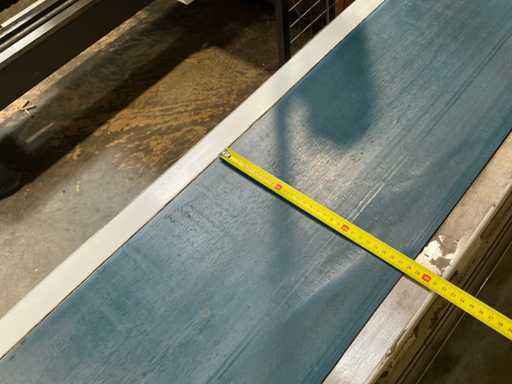

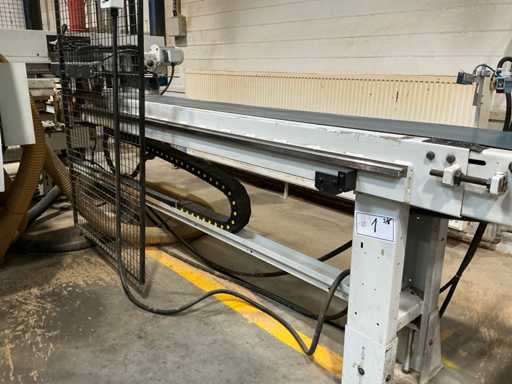

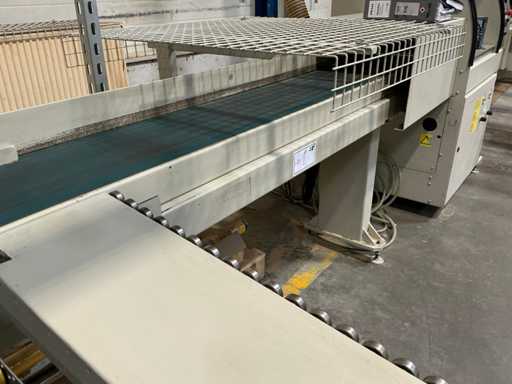

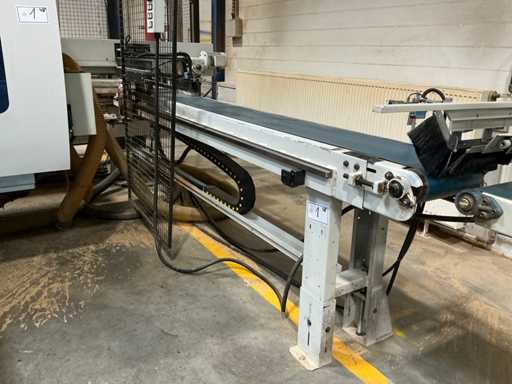

2.- Förderband

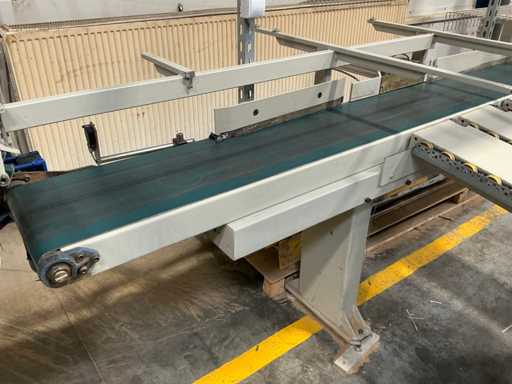

3.- Förderband

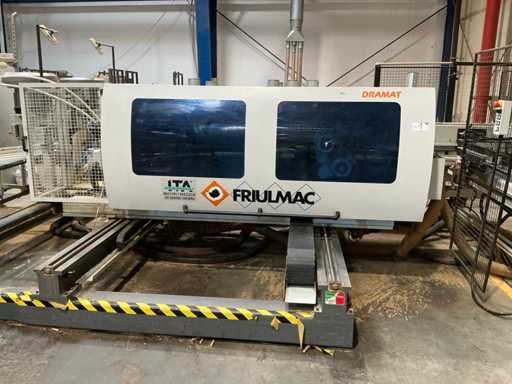

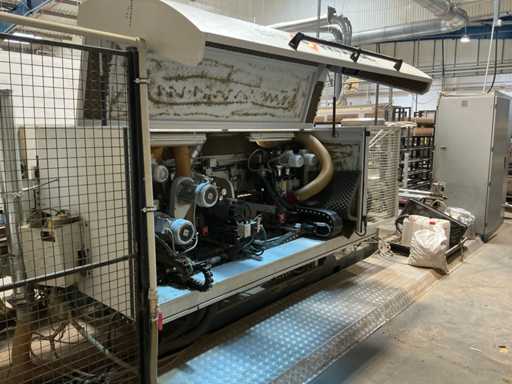

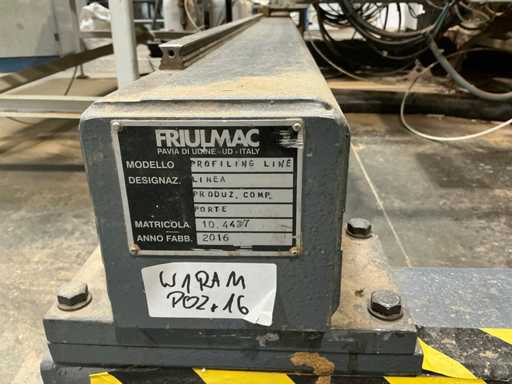

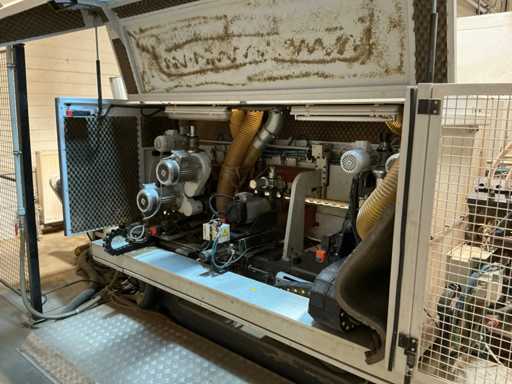

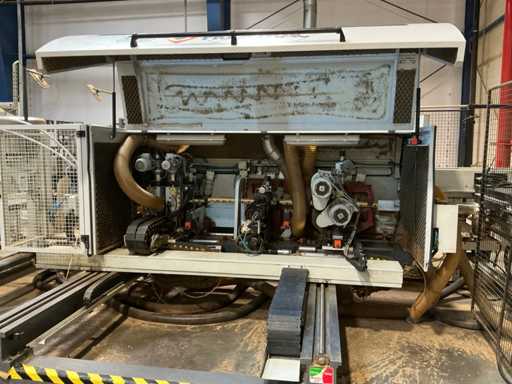

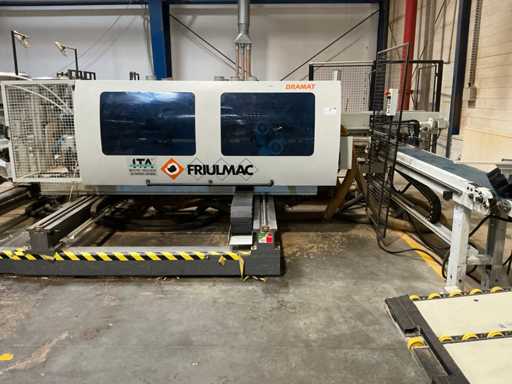

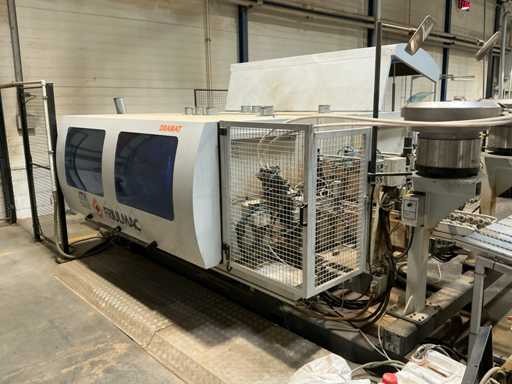

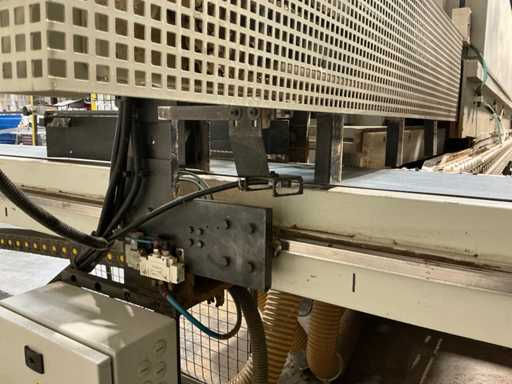

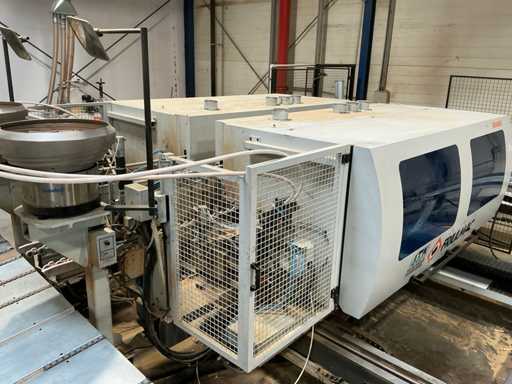

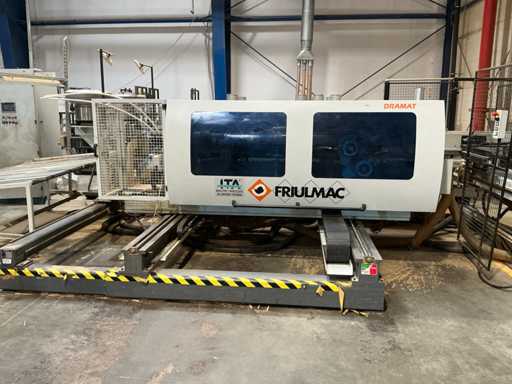

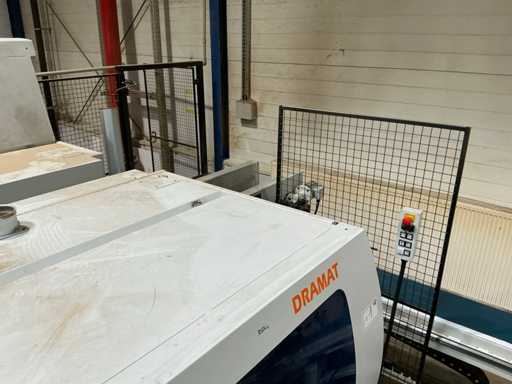

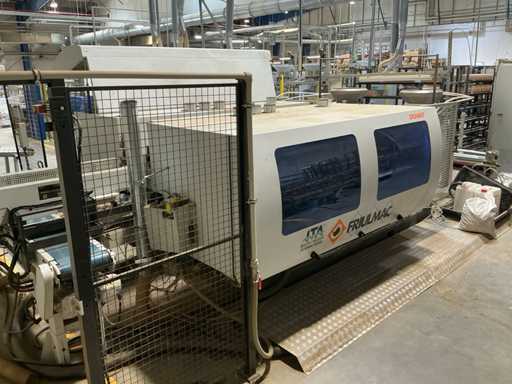

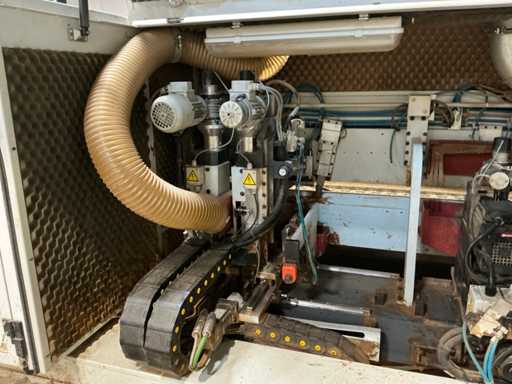

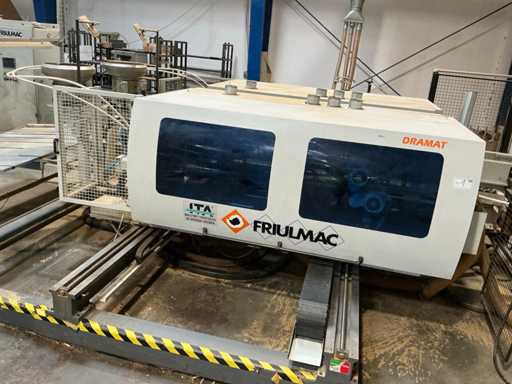

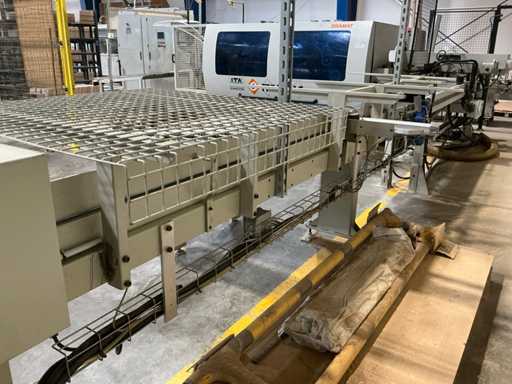

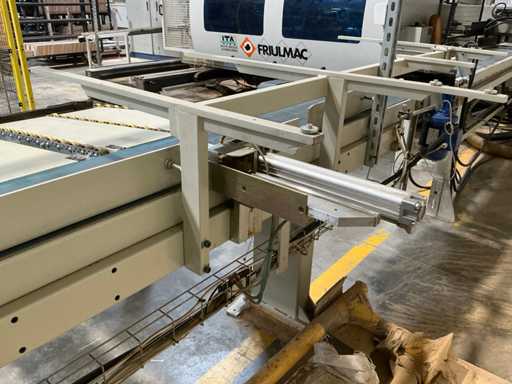

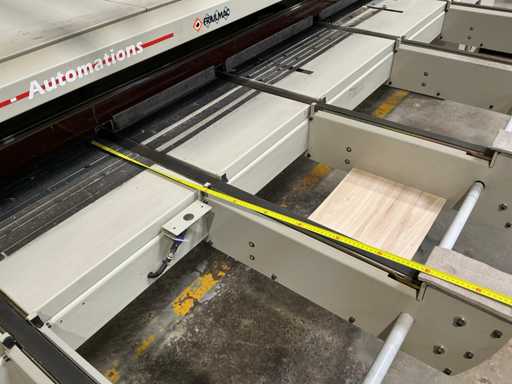

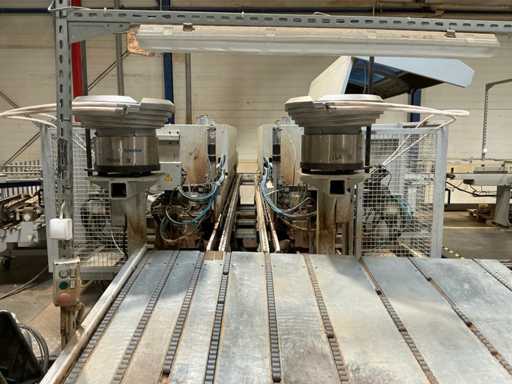

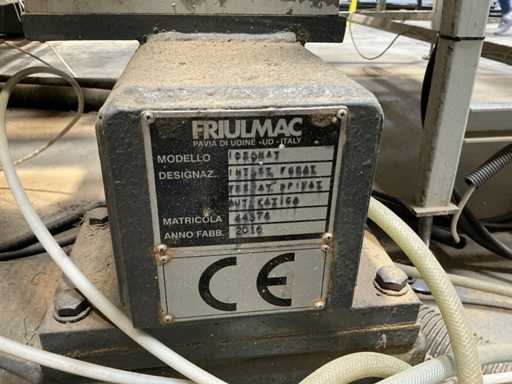

4.- FRUILMAC IDRAMAT - Automatischer Trimmer, Bohrmaschine, Fräsmaschine, Räummaschine

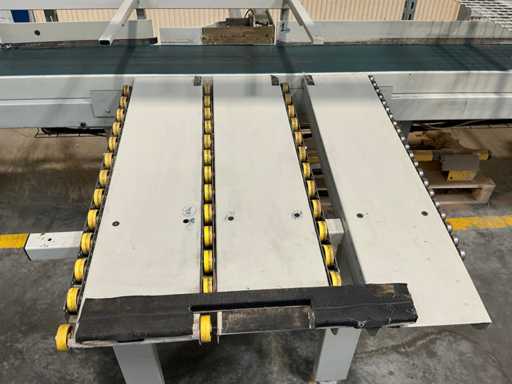

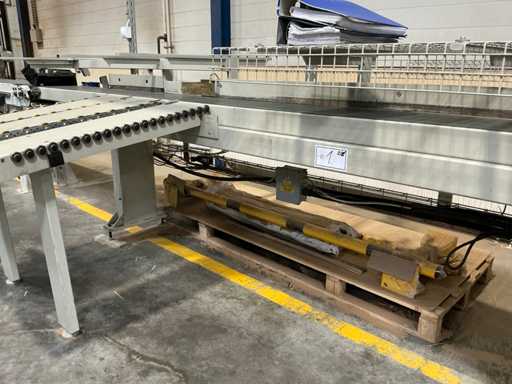

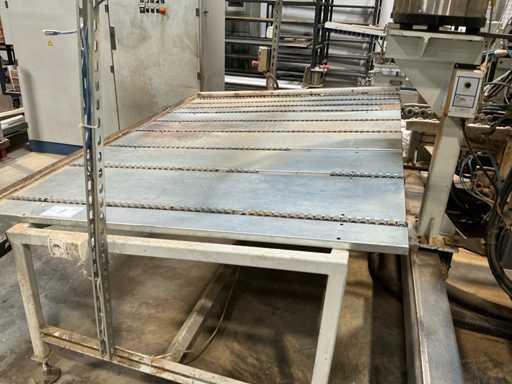

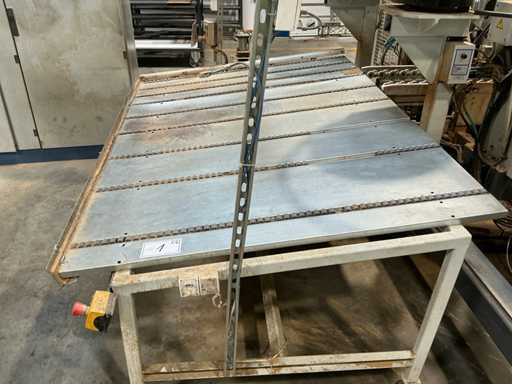

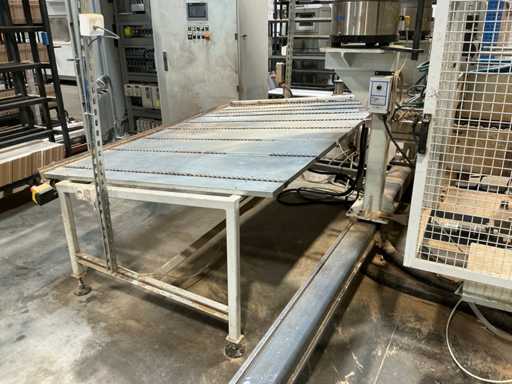

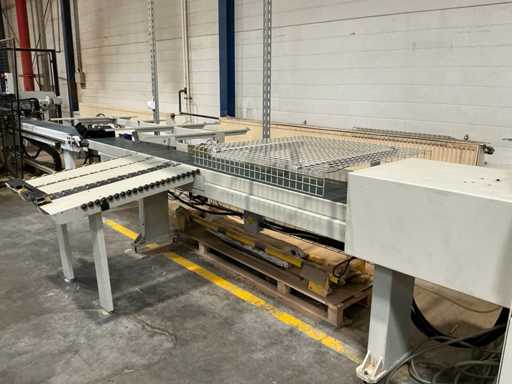

5.- Tisch mit Rollen

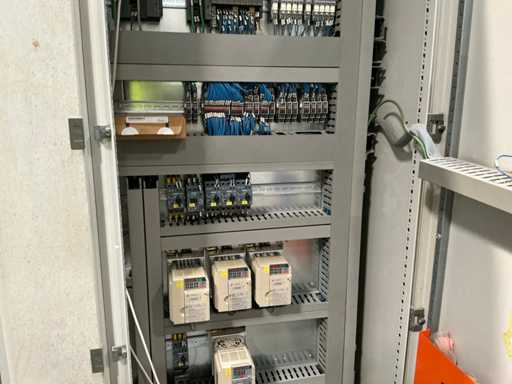

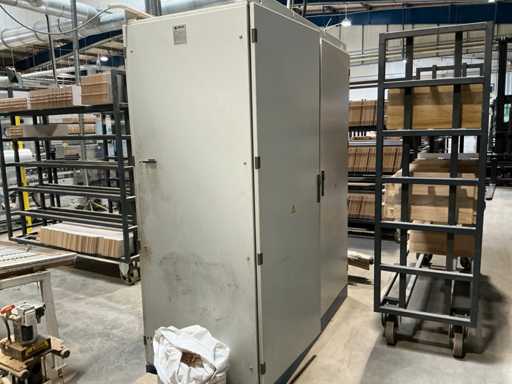

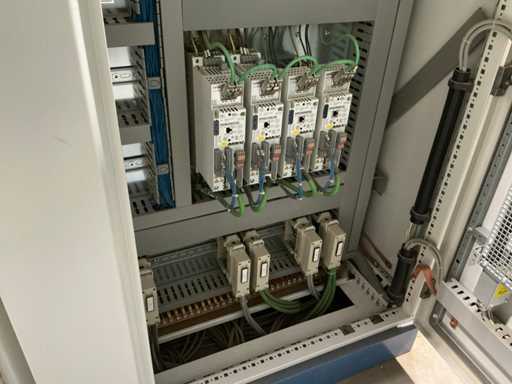

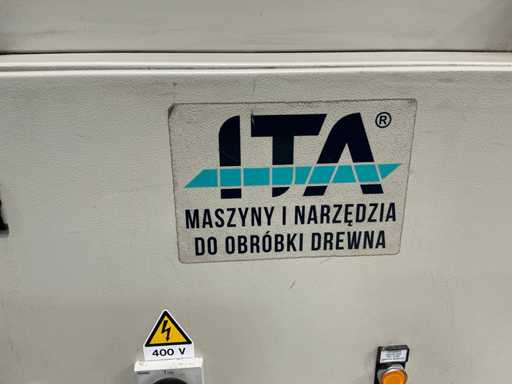

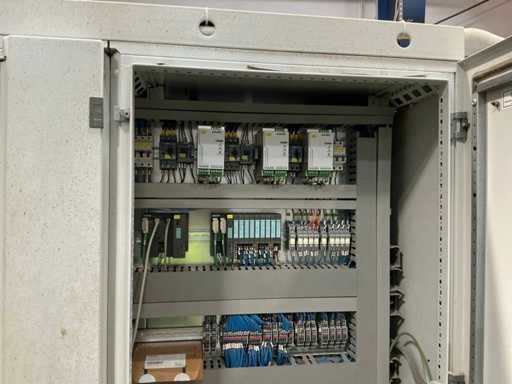

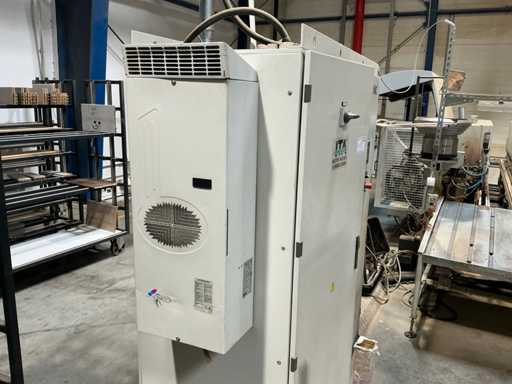

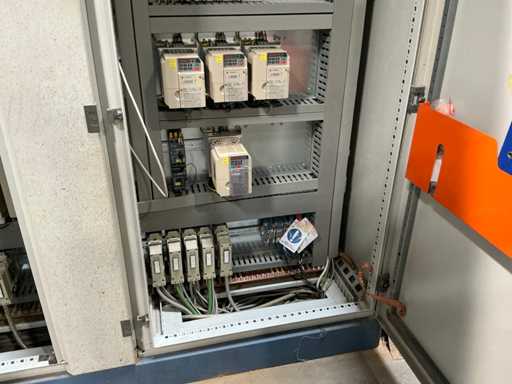

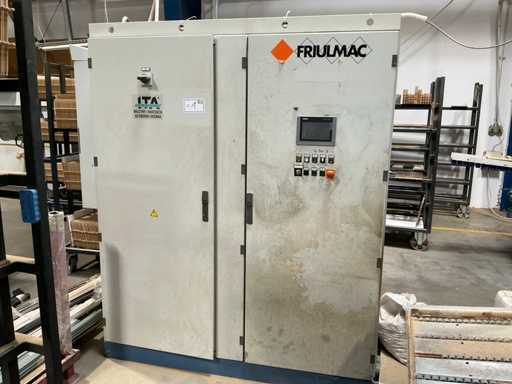

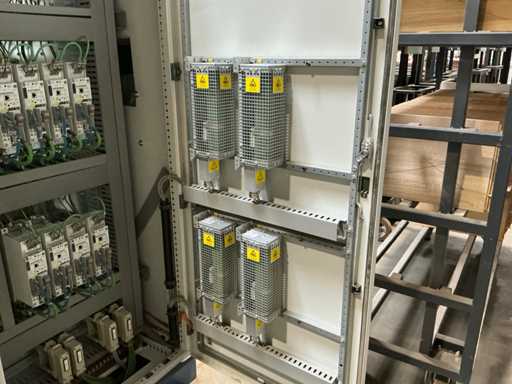

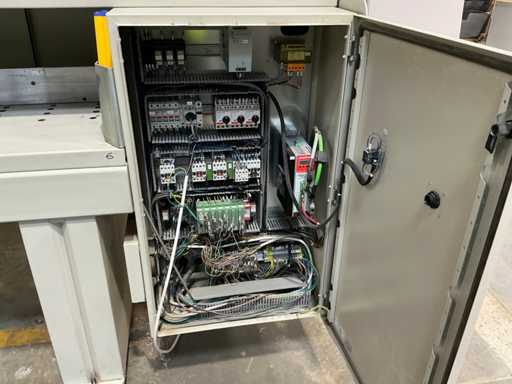

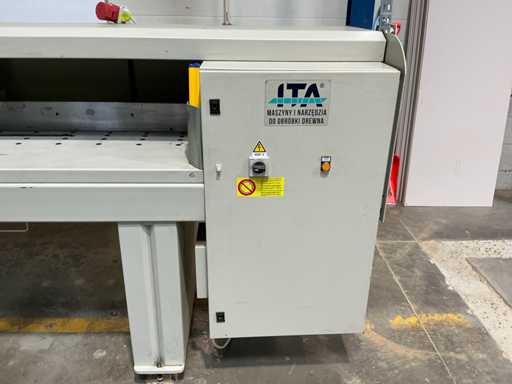

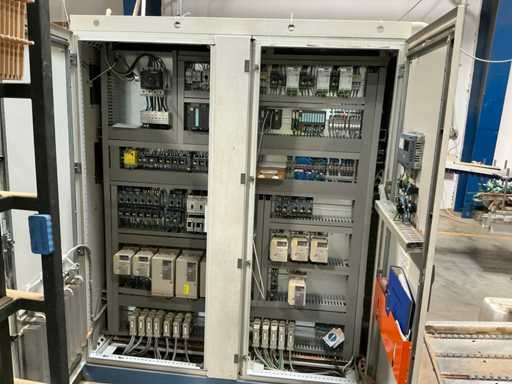

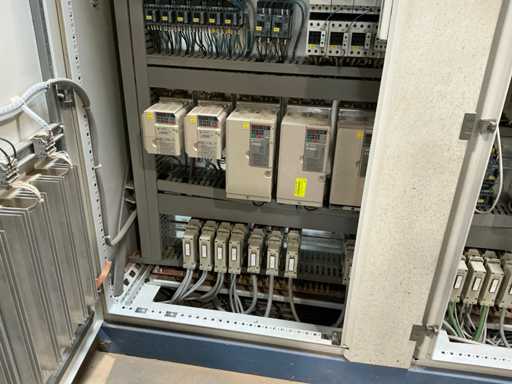

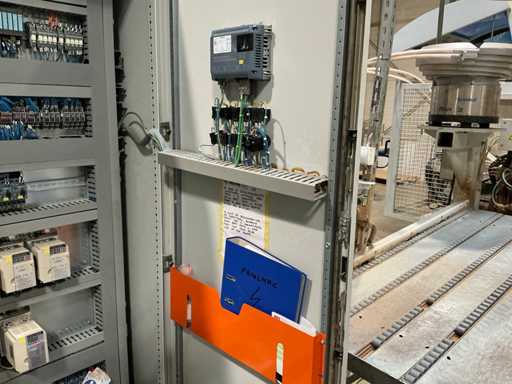

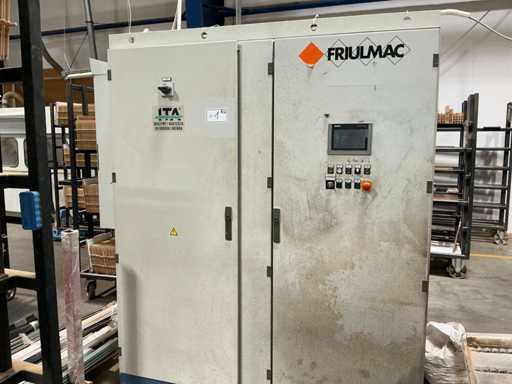

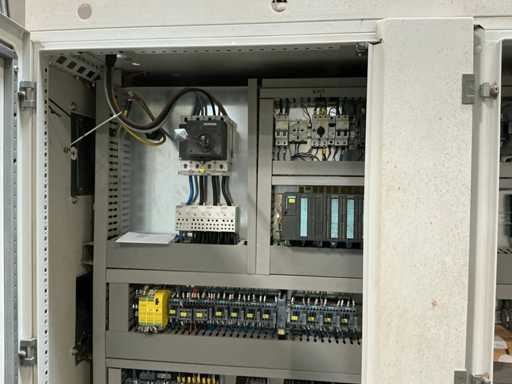

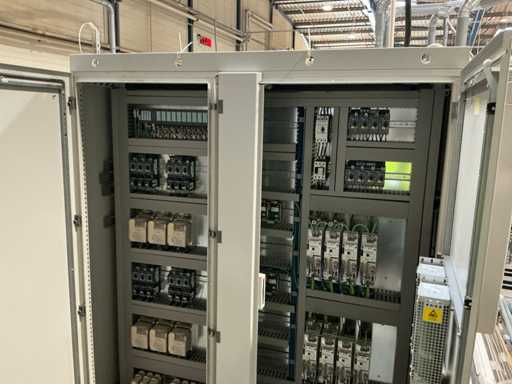

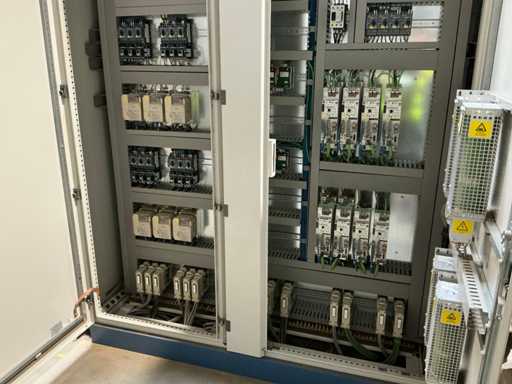

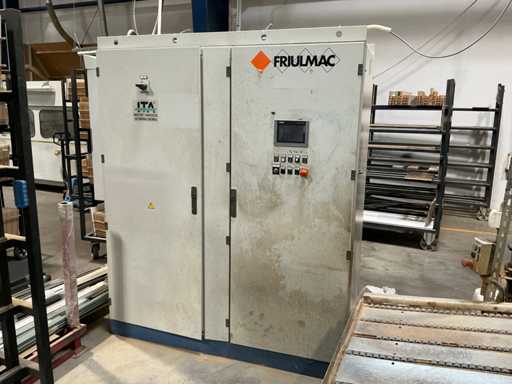

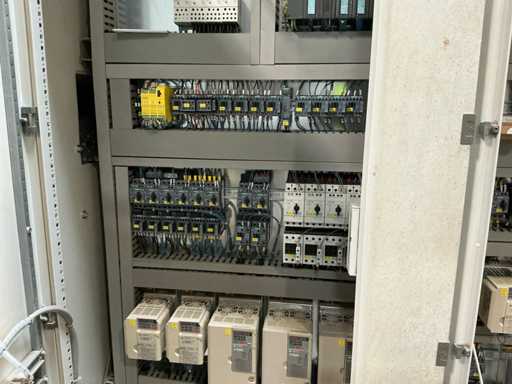

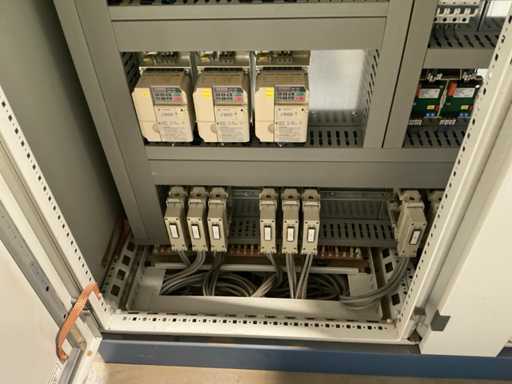

6.- Schaltschrank

Dimensionen:

1.- 6400x1800x1550

cm

2.- 4000x1900x1200

cm

3.- 3600x500x1000

cm

4.- 4500x4200x1800

cm

5.- 2300x1600x2400

cm

6.- 2100x900x2250

cm

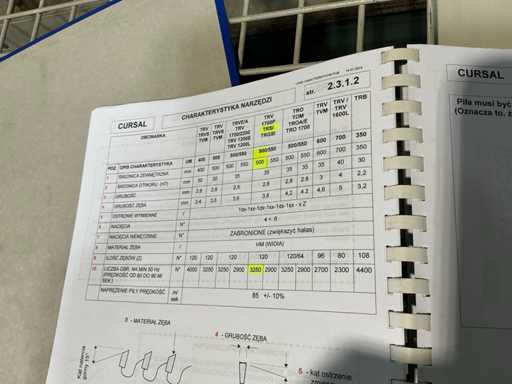

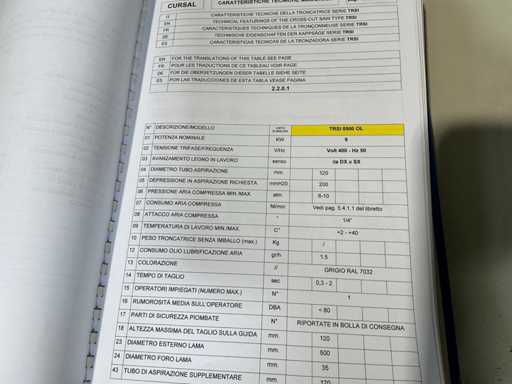

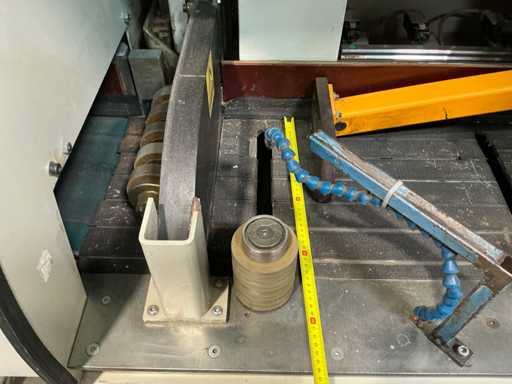

Parameter der Säge:

Schubgeschwindigkeit: Bis zu 200 m/min

Genauigkeit: ±0,2 mm pro Meter

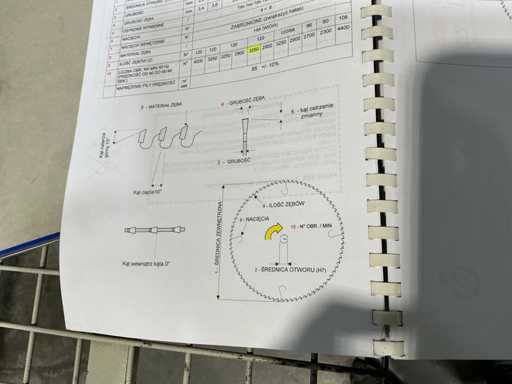

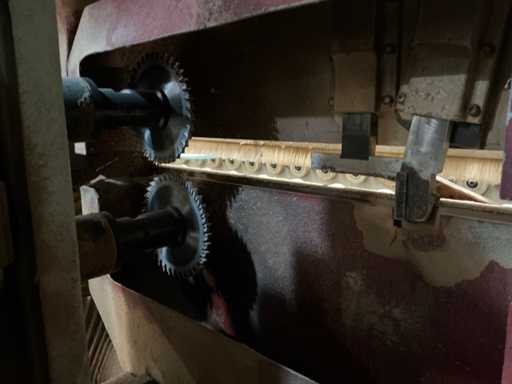

Größe des Sägeblatts: 500 mm Durchmesser

Motorleistung: 7,5 PS

TD Fruilmac IDRUMAT

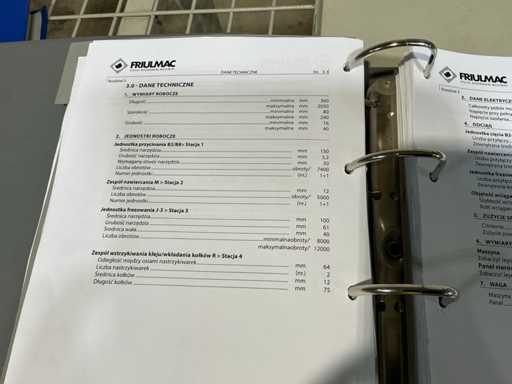

ARBEITSMASSE

Länge - min mm 360/max mm 2050

Breite - min mm 80/max mm 240

Dicke - min mm 16/max mm 40

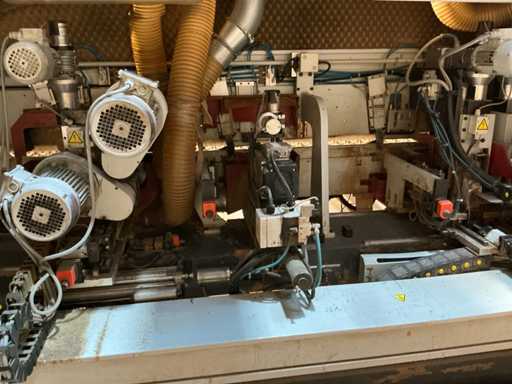

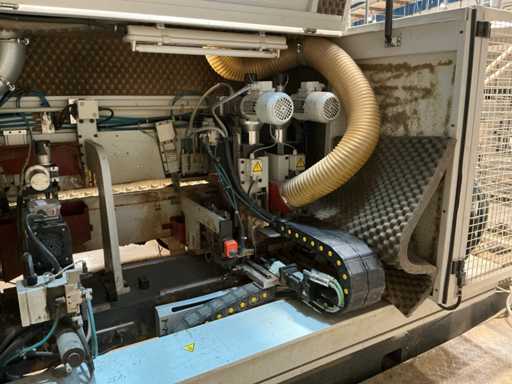

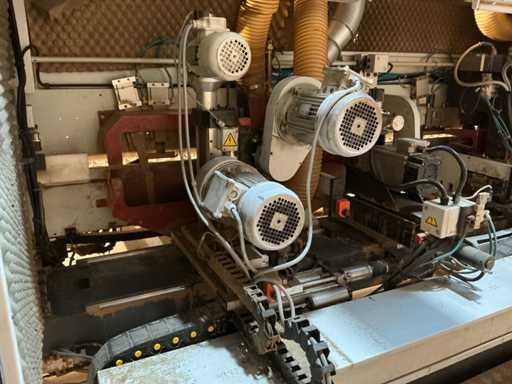

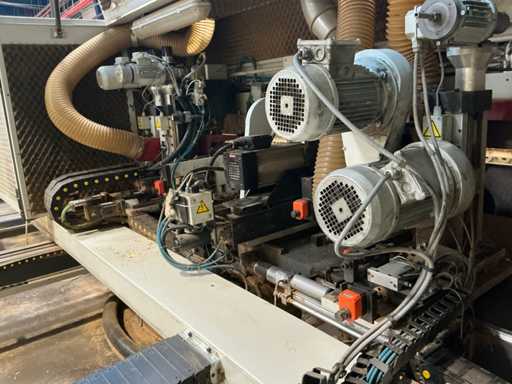

ARBEITSEINHEITEN

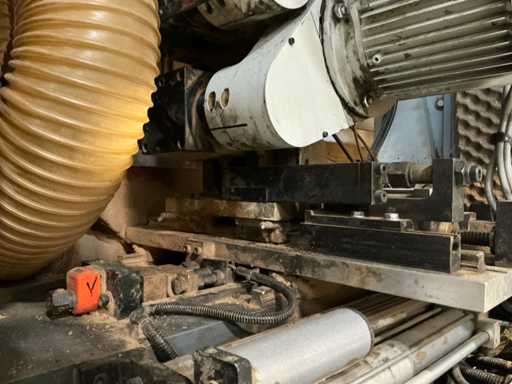

Fräsaggregat B2/B8> Station 1

Werkzeugdurchmesser – 150 mm

Werkzeugstärke – 3,2 mm

Werkzeugloch erforderlich – 30 mm

Anzahl der Umdrehungen - Umsatz/7400

Anzahl der Einheiten - 1+1

Bohreinheit M > Station 2

Werkzeugdurchmesser – 12 mm

Anzahl der Umdrehungen - Umdrehung/5000

Anzahl der Einheiten - 1+1

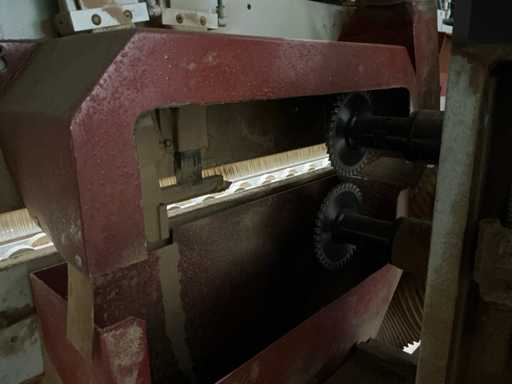

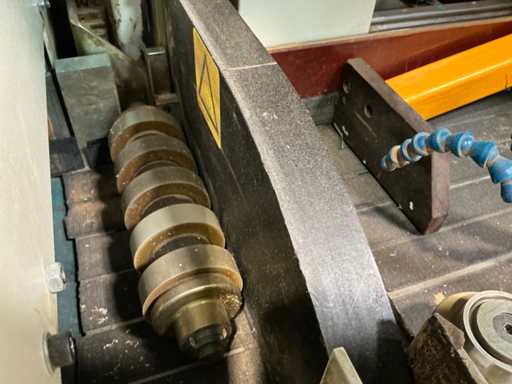

Fräsaggregat J-3 > Station 3

Werkzeugdurchmesser – 100 mm

Werkzeugstärke – 61 mm

Durchmesser der Welle – 40 mm

Anzahl der Umdrehungen

 - min Umdrehungen/8000

- max. Umdrehungen/12000

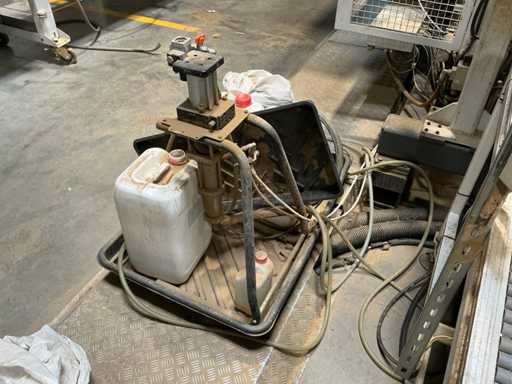

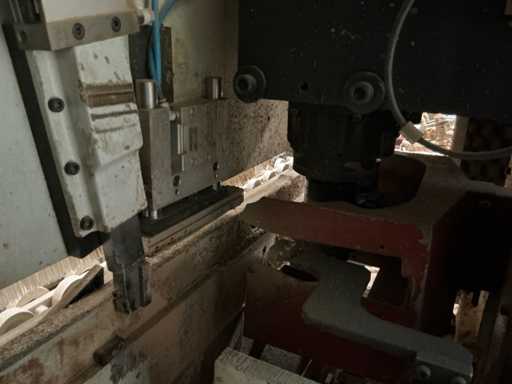

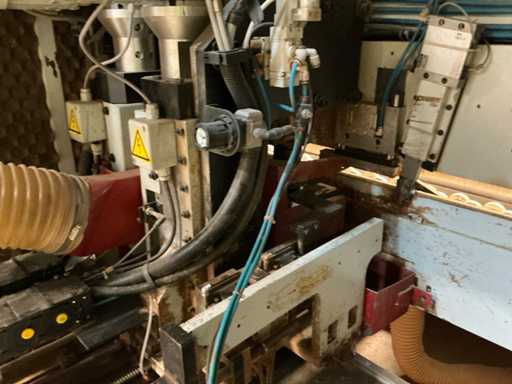

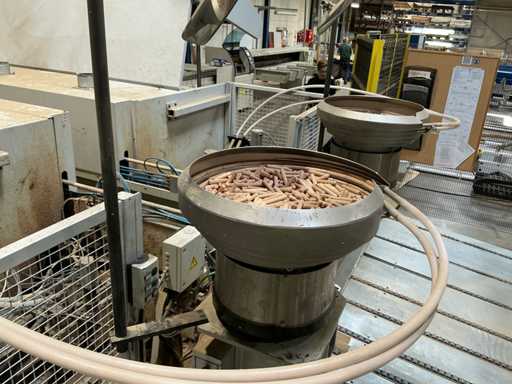

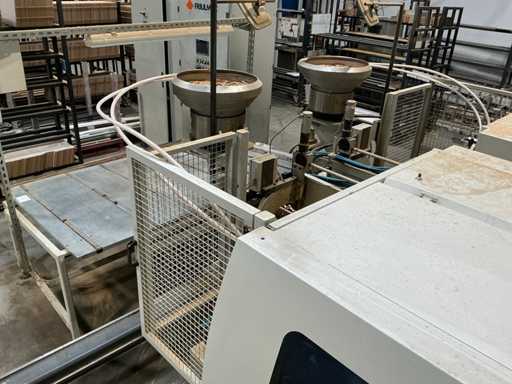

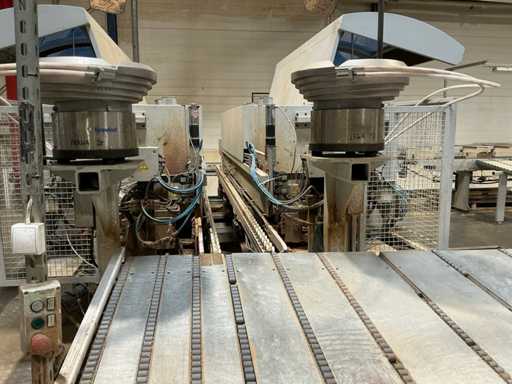

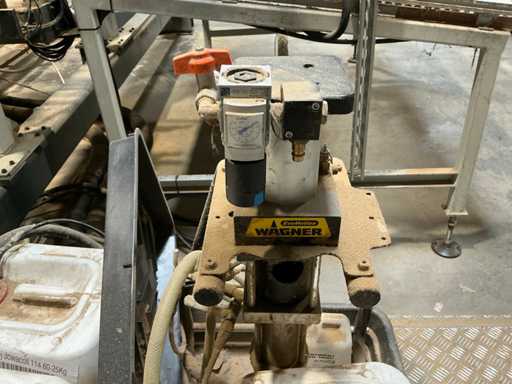

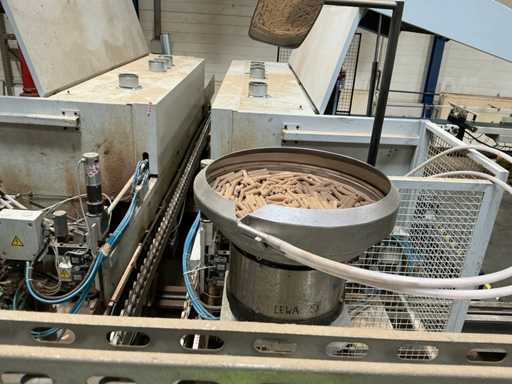

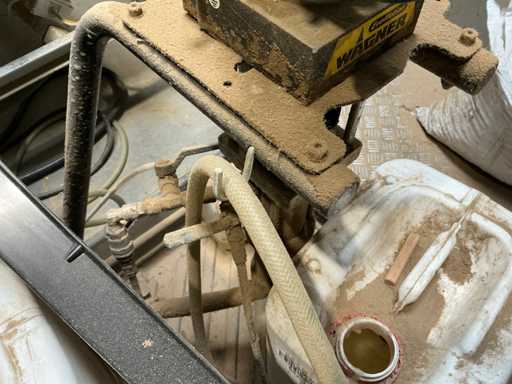

Leiminjektion/Stifteinfügeeinheit R > Station 4

Abstand zwischen den Injektorachsen – 64 mm

Anzahl der Injektoren - 2

Durchmesser des Stifts – 12 mm

Länge der Stifte – 75 mm

Gewicht

 6100 kg
