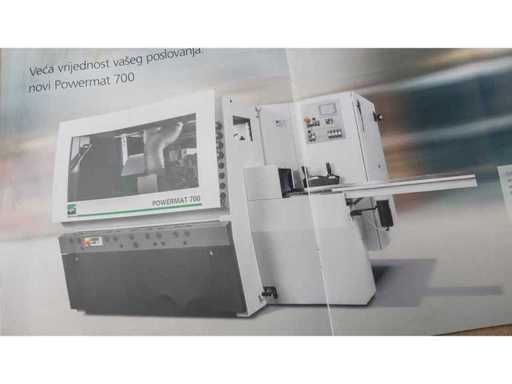

Raboteuse et moulageuse à quatre côtés

Détails
techniques Configuration : machine
à 5 broches Disposition de la broche :
- Broche inférieure (assemblage)
- Broche
droite - Broche
gauche - Broche supérieure
- Broche
inférieure Capacité de travail :
- Largeur de travail : 20–230 mm
- Hauteur de travail : 10–160 mm
Système d’alimentation :
- Vitesse d’avance : 5–40 m/min
- Puissance du moteur d’alimentation : 5 kW
- Réglage
électronique à variation infinie - Soulèvement/abaissement pneumatique du rouleau d’alimentation avant la première broche
- Rouleaux d’alimentation à changement rapide
- Rouleau
d’alimentation dentelé Spécifications électriques :
- Tension d’alimentation : 400 V
- Fréquence : 50 Hz
- Moteurs
IE3 Premium Efficiency Système de contrôle :
- Contrôle tactile Memory
Plus - Stockage des positions axiales et radiales des broches
- Éléments de pression électriquement
réglables - Installation
de machine guidée Broche droite :
- Puissance du moteur : 11 kW
- Diamètre de la broche : 40 mm
- Vitesse : 7000 tr/
min - Mouvement axial : 80 mm
- Profondeur maximale de profilage : 35 mm
Axe gauche :
- Puissance du moteur : 11 kW
- Diamètre de la broche : 40 mm
- Vitesse : 7000 tr/
min - Mouvement axial : 80 mm
- Profondeur maximale de profilage : 35 mm
Broche supérieure :
- Puissance du moteur : 7,5 kW
- Diamètre de la broche : 40 mm
- Vitesse : 7000 tr/
min - Mouvement axial : 40 mm
- Profondeur maximale de profilage : 35 mm
Broche du second bas :
- Puissance du moteur : 15 kW
- Diamètre de la broche : 40 mm
- Vitesse : 7000 tr/
min - Mouvement axial : 40 mm
Capacité d’outillage :
- Plage de diamètre de l’outil : 93–230 mm
- Poids maximal de l’outil : 22 kg
- Outillages conventionnels de broche jusqu’à 125 mm de diamètre
Système d’extraction :
- Diamètre de connexion d’extraction : 160
mm - Débit d’air requis : 8400–9500 m³/
h - Vitesse de l’air : 23–26 m/s
Équipement supplémentaire :
- Système de refroidissement d’armoire
électrique - Compteur des heures
d’utilisation - Pompe de lubrification manuelle avec réservoir
de 5 L - Longueur de la table d’entrée : 2000 mm
