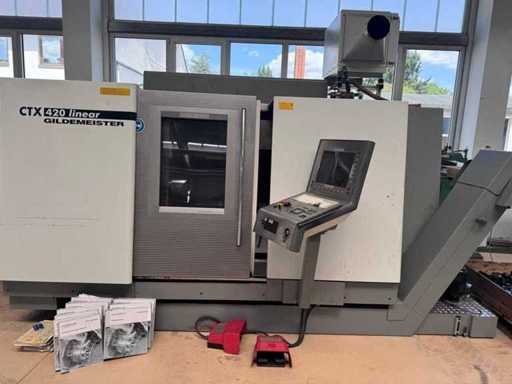

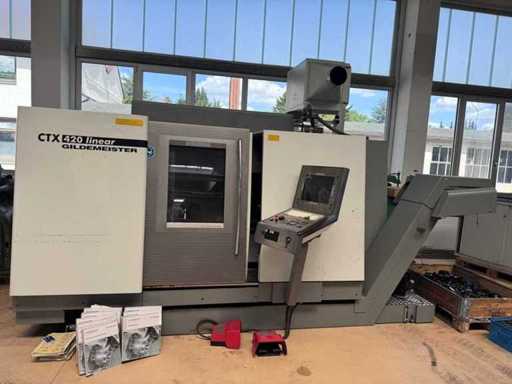

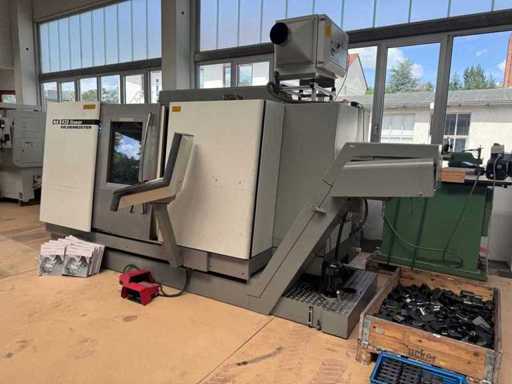

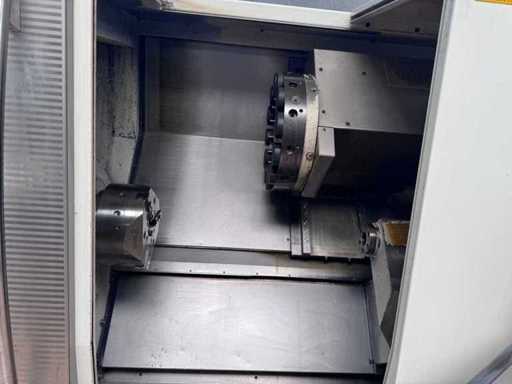

Gildemeister - CTX 420 - 2003 - CNC-Drehmaschine

Hersteller: Gildemeister
Typ: CTX 420 linear V3

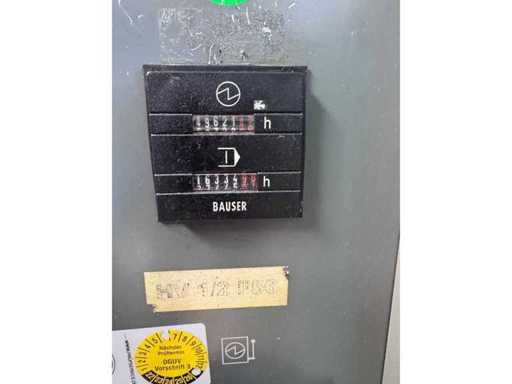

Baujahr: 2003

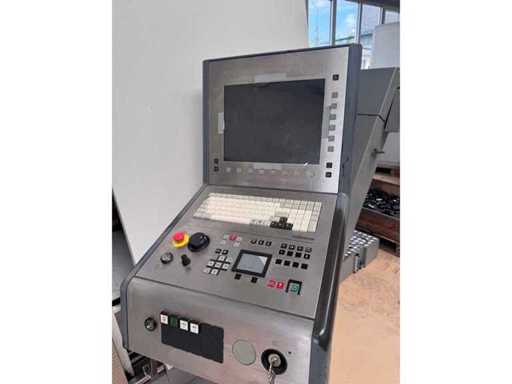

Steuerung: Heidenhain Plus IT (DataPilot)

Max. Umlaufdurchmesser: 680 mm
Umlaufdurchmesser über Planschlitten: 565 mm
Max. Drehdurchmesser: 324 mm
Max. Drehlänge: 600–635 mm

Verfahrweg X-Achse: 260 mm
Verfahrweg Y-Achse: ±40 mm (je nach Ausstattung)
Verfahrweg Z-Achse: 635 mm

Spindeldrehzahl: 20–5.000 min⁻¹
Antriebsleistung Hauptspindel: 37 / 25 kW (40/100 % ED)
Max. Drehmoment Hauptspindel: 390 / 270 Nm

Stangendurchlass: 65 mm

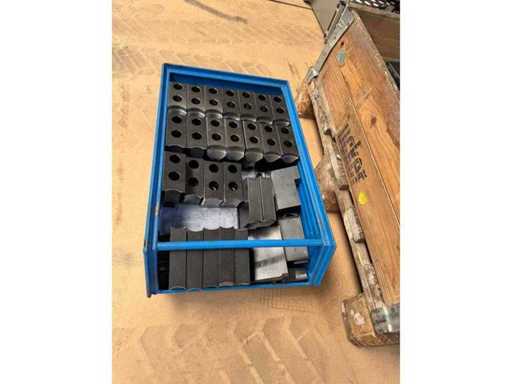

Futtergröße: 200 mm

Werkzeugrevolver: 12-fach Sauter

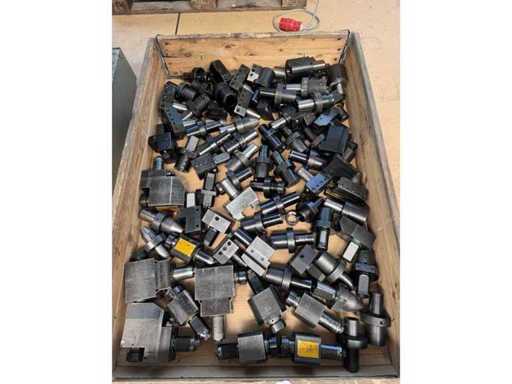

Werkzeugaufnahme: VDI 30 oder VDI 40 (je nach Ausführung)
Anzahl angetriebener Werkzeuge: bis 12
Werkzeugdrehzahl: bis 4.500 min⁻¹
Werkzeugantriebsleistung: 12,2 kW
Werkzeugdrehmoment: 27 Nm

Eilgang X: 60 m/min
Eilgang Y: 15 m/min
Eilgang Z: 45 m/min

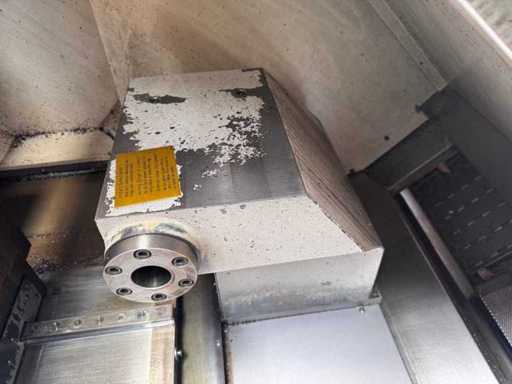

Reitstock: MK5
Reitstockhub: 580 mm
Reitstockkraft: 800 daN

Maschinengewicht: ca. 6.500 kg
Maschinengewicht mit Späneförderer: bis ca. 7.000 kg

Abmessungen (L × B × H): ca. 3.500 × 2.460 × 2.100 mm

Anschlussleistung: ca. 50 kVA

Ausstattung:
- Heidenhain Plus IT / DataPilot
- Linearantriebe
- C-Achse
- 12-fach Sauter-Revolver
- Angetriebene Werkzeuge
- Reitstock
- Späneförderer
- Kühlmittelanlage
- Ölnebelabsaugun
